Partizioni verticali
Controparete in aderenza
SOLUZIONE 5.52
Aerogel A2f

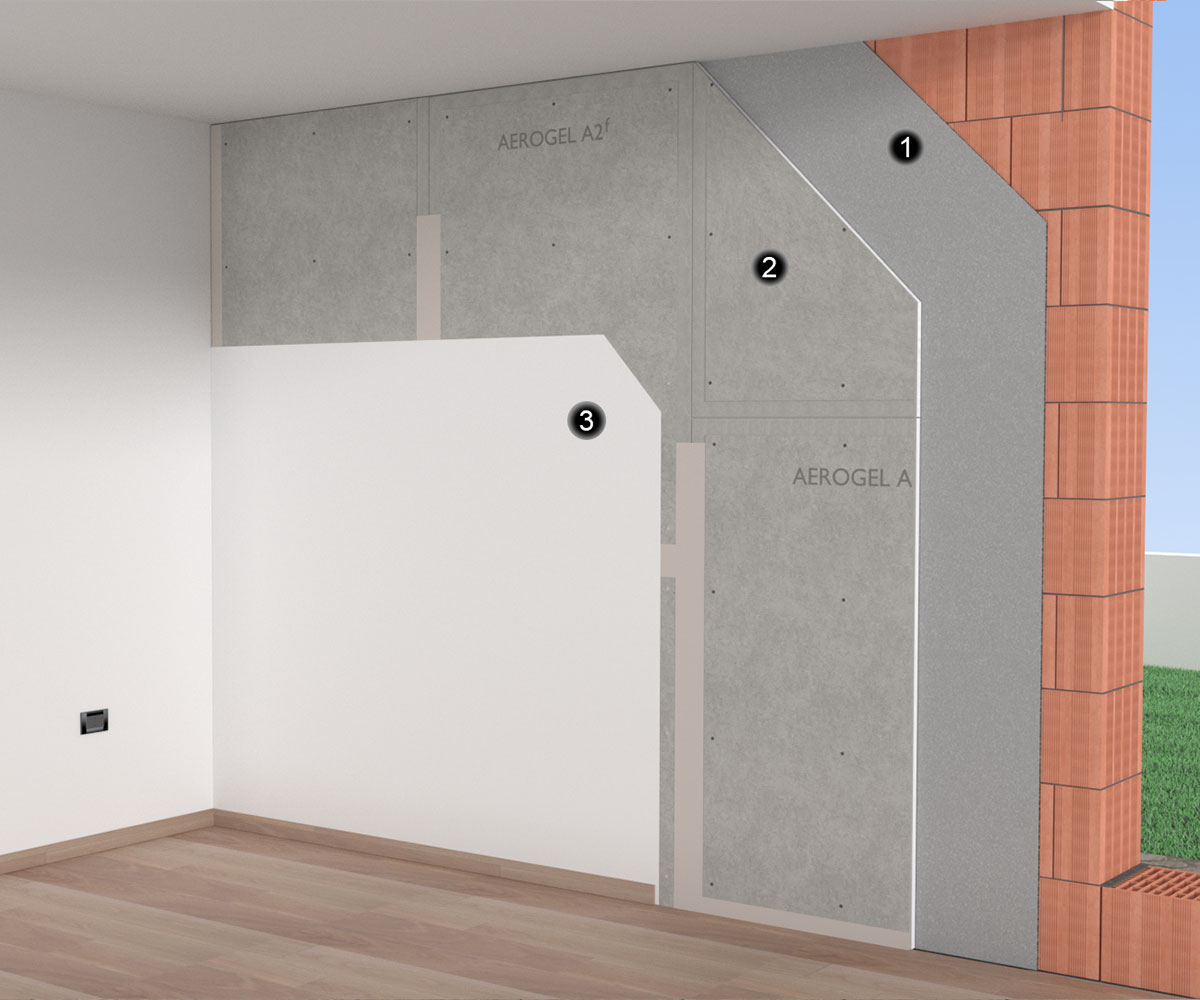

1. Parete intonacata
2. AEROGEL A2f
3. Finitura
AEROGEL A2f viene installato in aderenza alla superficie interna della parete perimetrale senza sottostruttura di sostegno.
I pannelli vengono fissati al supporto murario mediante tassellatura e giunti, fughe e teste delle viti sigillati con apposito stucco.
La finitura sarà eseguita in funzione del livello qualitativo desiderato.
AEROGEL A2f è largamente utilizzato nelle riqualificazioni interne degli edifici in quanto a fronte di una minima riduzione dello spazio abitativo si ottiene un notevole aumento del comfort termico ed acustico, con costi di manodopera contenuti ed assoluta facilità di posa.
Le elevate proprietà meccaniche e la compattezza del gesso-fibra consentono di disporre di un supporto robusto e adatto all’applicazione di carichi puntuali o distribuiti.
La natura fibrosa dell’isolante in aerogel e l’elevata densità del gesso-fibra permettono ad AEROGEL A2f di migliorare sensibilmente le caratteristiche termoacustiche delle partizioni oggetto d’intervento in pochi millimetri di spessore.
Fornitura pannelli termoisolanti compositi costituiti da lastra in gesso-fibra accoppiata ad isolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2f”, di spessore totale nominale …………. mm[1] e dimensioni 1000 x 1480 mm in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- COMPONENTE ISOLANTE
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
COMPONENTE GESSO-FIBRA:
- spessore 15 mm,
- bordi ribassati sui 4 lati,
- conducibilità termica (λ) 0,32 W/mK,
- densità nominale 1150 ±50 Kg/m3,
- Euroclasse di reazione al fuoco A2/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1100 J/Kg.K
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 26 – 37 – 48 – 59 – 70 mm
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL .
- Il supporto murario dovrà presentarsi solido, asciutto, planare ed in generale idoneo all’applicazione dei pannelli AEROGEL A2f a mezzo tassellatura. Prima di iniziare i lavori di posa sarà applicato del nastro di separazione in corrispondenza dei punti di connessione a parete e a soffitto;
- I pannelli AEROGEL A2f saranno posizionati con il lato corto su un elemento desolidarizzante, in appoggio al piano pavimento, lasciando una fuga di 6-7mm dalle pareti laterali. Sarà verificato il piombo e se necessario spessorata la base. I pannelli con bordo ribassato saranno posati a diretto contatto tra loro ;
- Si procederà con la foratura mediante trapano quindi alla tassellatura in ragione di 8 fissaggi/m2 , posizionati ad una distanza di ca. 70 mm dal bordo, iniziando dai fissaggi centrali e a seguire lungo i bordi ;
- Lo schema di posa sarà a correre sfalsato, i giunti ribassati tra i pannelli saranno sigillati con apposito stucco applicato in due mani con interposto nastro in carta microforata di rinforzo. Sarà effettuata preliminarmente una accurata pulizia delle superfici dai residui di polvere ;
- Si procederà infine con il ciclo di finitura previsto in funzione del livello qualitativo desiderato .
IMPIEGO DI FRENO O BARRIERA VAPORE
Qualora in funzione delle caratteristiche della partizione e delle condizioni termo-igrometriche a contorno si rendesse necessario l’impiego di barriera o freno al vapore, si procederà con la posa dell’elemento sopra AEROGEL A2f senza soluzione di continuità.
A chiusura sarà posata ulteriore lastra in gesso rivestito o gesso-fibra con giunti sfalsati rispetto ai sottostanti e fissata con modalità “lastra su lastra” a mezzo di idonee viti.
In questo caso è possibile omettere la stuccatura dei giunti di AEROGEL A2f, che sarà puntualmente eseguita sulla lastra di chiusura.

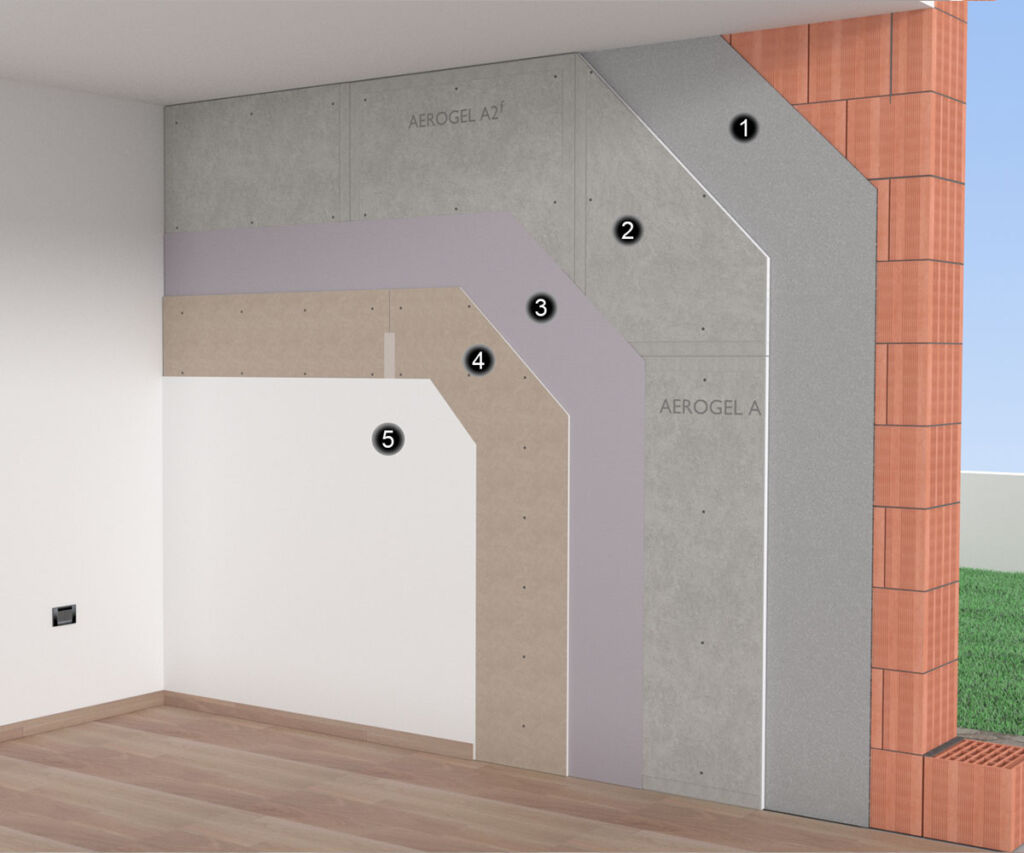

- Parete intonacata
- AEROGEL A2f
- Barriera/Freno al vapore
- Lastra di chiusura
- Finitura
LOCALI BAGNO E ZONA DOCCIA
AEROGEL A2f rappresenta un’efficace soluzione per l’isolamento dei locali bagno e zona doccia.
Al pannello -fissato al supporto e con giunti, fughe e teste delle viti stuccati- possono essere applicati tutti i tipi di piastrelle in materiale ceramico e sintetico con la normale posa mediante collante.
Applicare una mano di fondo se richiesta dal produttore dell’adesivo, che sarà del tipo idoneo per l’incollaggio su lastre in gesso. La mano di fondo deve essere perfettamente asciutta prima di procedere con la posa delle piastrelle.
Utilizzare collanti per piastrelle con scarso contenuto d’acqua come ad es. polvere cementizia con additivi plastici (colle flessibili). Il lato da incollare delle piastrelle deve trovarsi con almeno l’80% della superficie nel letto di collante. Per le fughe si devono utilizzare malte flessibili per giunti.
Nel caso di superfici soggette a presenza d’acqua quali l’area della doccia o della vasca da bagno, è necessario applicare una impermeabilizzazione supplementare prima della posa del rivestimento. A questo scopo si possono utilizzare guaine liquide mono/bicomponenti da applicare in una o più mani. La posa del rivestimento avverrà con l’impiego di collanti cementizi in polvere con additivi plastici.
Utilizzare le normali tecniche ed accorgimenti per una corretta posa.

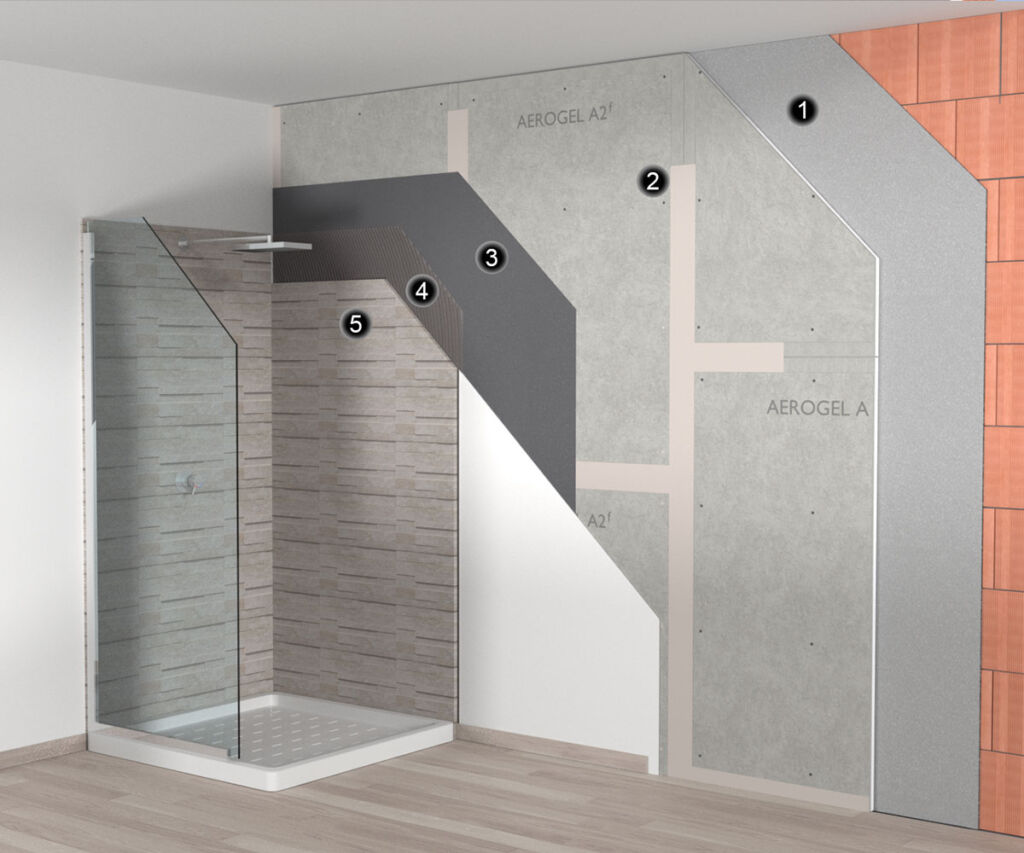

- Parete intonacata
- AEROGEL A2f
- Impermeabilizzazione
- Adesivo
- Rivestimento
STRATIGRAFIE DI ESEMPIO
MURATURA IN LATERIZIO FORATO
- AEROGEL A2f
- Intonaco interno 15 mm
- Blocco forato 250 mm
- Intonaco esterno 15 mm

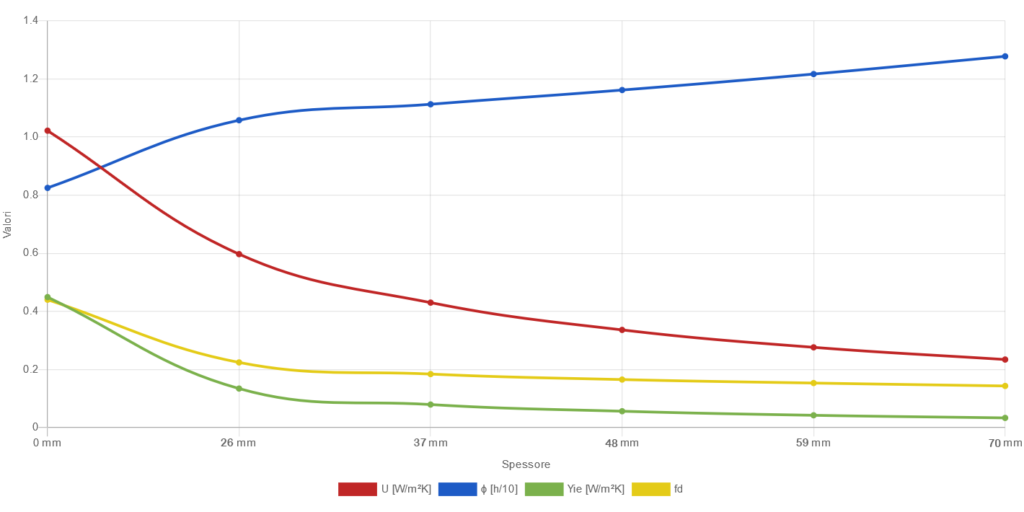

Parametri caratteristici in funzione dello spessore AEROGEL A2f
| senza isolante* | 26 mm | 37 mm | 48 mm | 59 mm | 70 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,022 | 0,597 | 0,43 | 0,336 | 0,276 | 0,234 |
| Yie [W/m²K] | 0,449 | 0,134 | 0,079 | 0,056 | 0,042 | 0,033 |
| fd | 0,44 | 0,224 | 0,184 | 0,165 | 0,153 | 0,143 |
| ϕ [h] | 8h 15′ | 10h 35′ | 11h 8′ | 11h 37′ | 12h 10′ | 12h 47′ |
| Cip [KJ/m²K] | 52,65 | 25,20 | 21,55 | 20,94 | 21,04 | 21,31 |
* considerati i soli elementi 2, 3, 4. Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

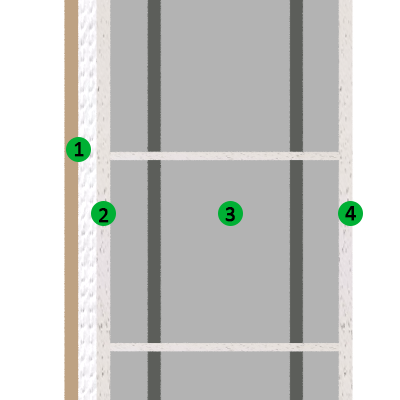

MURATURA IN CALCESTRUZZO
- AEROGEL A2f
- Intonaco interno 15 mm
- Blocco cls forato 250 mm
- Intonaco esterno 15 mm

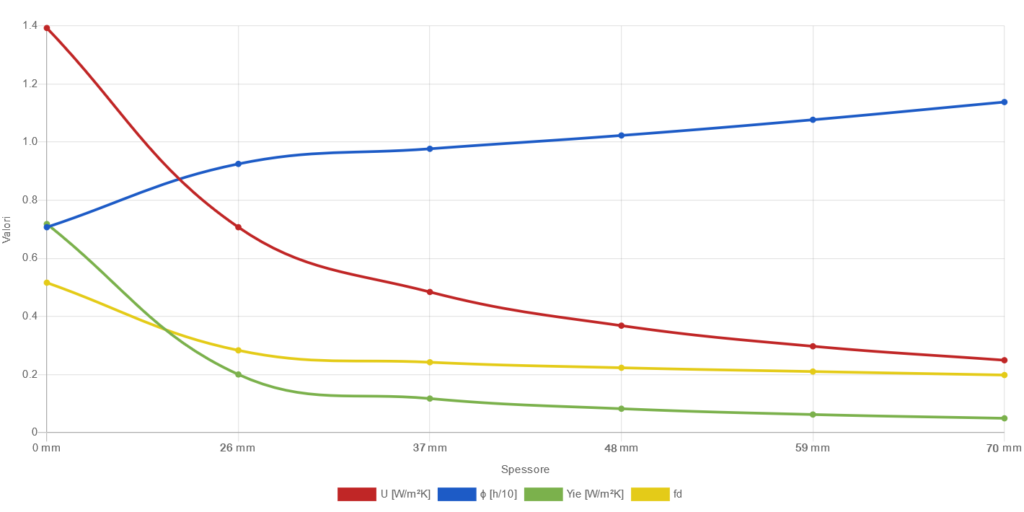

Parametri caratteristici in funzione dello spessore AEROGEL A2f
| senza isolante* | 26 mm | 37 mm | 48 mm | 59 mm | 70 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,393 | 0,707 | 0,484 | 0,368 | 0,297 | 0,249 |
| Yie [W/m²K] | 0,718 | 0,2 | 0,117 | 0,082 | 0,062 | 0,049 |
| fd | 0,516 | 0,283 | 0,242 | 0,223 | 0,21 | 0,198 |
| ϕ [h] | 7h 4′ | 9h 15′ | 9h 46′ | 10h 14′ | 10h 46′ | 11h 23′ |
| Cip [KJ/m²K] | 58,58 | 26,05 | 22,12 | 21,37 | 21,56 | 21,79 |
* considerati i soli elementi 2, 3, 4 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

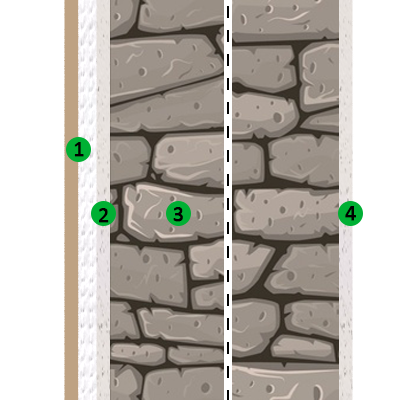

MURATURA IN PIETRA
- AEROGEL A2f
- Intonaco interno 15 mm
- Blocchi in pietra 500 mm
- Intonaco esterno 15 mm

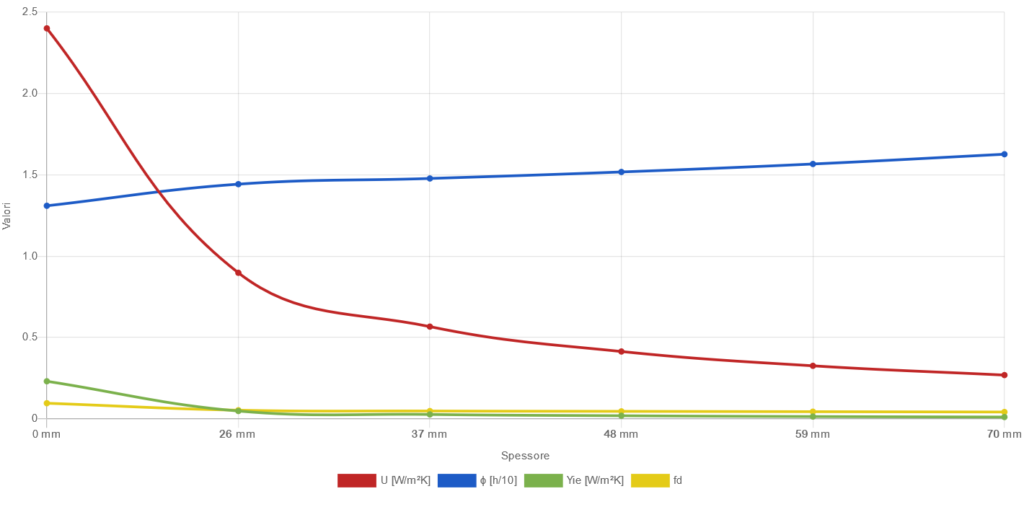

Parametri caratteristici in funzione dello spessore AEROGEL A2f
| senza isolante* | 26 mm | 37 mm | 48 mm | 59 mm | 70 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 2,401 | 0,898 | 0,567 | 0,414 | 0,326 | 0,269 |
| Yie [W/m²K] | 0,231 | 0,048 | 0,027 | 0,019 | 0,014 | 0,011 |
| fd | 0,096 | 0,053 | 0,048 | 0,046 | 0,044 | 0,042 |
| ϕ [h] | 13h 6′ | 14h 26′ | 14h 47′ | 15h 11′ | 15h 40′ | 16h 16′ |
| Cip [KJ/m²K] | 77,48 | 22,82 | 20,12 | 20,08 | 20,49 | 20,98 |
* considerati i soli elementi 2, 3, 4 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

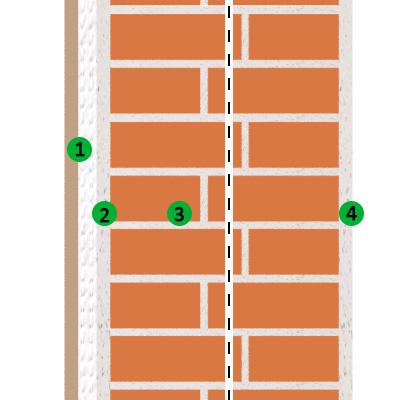

MURATURA IN LATERIZIO PIENO
- AEROGEL A2f
- Intonaco interno 15 mm
- Laterizio pieno 380 mm
- Intonaco esterno 15 mm

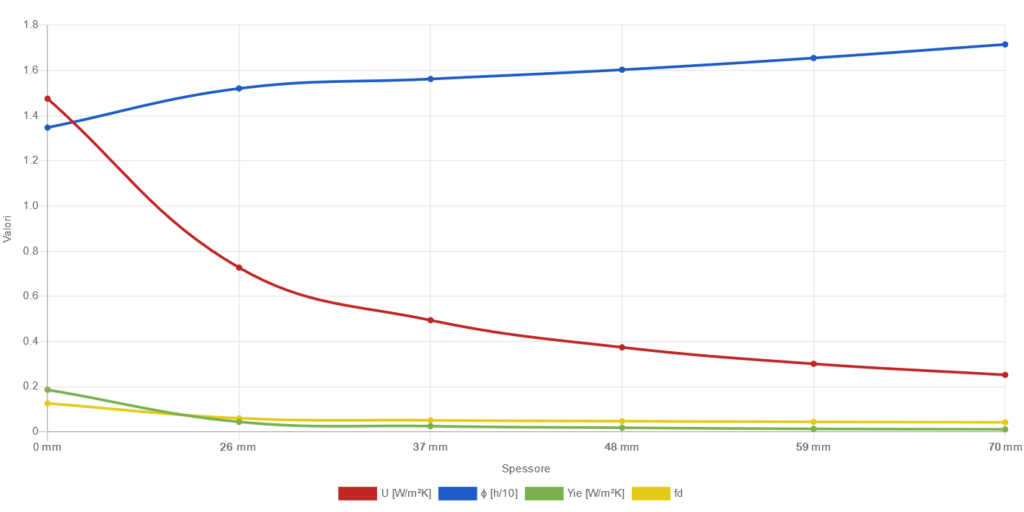

Parametri caratteristici in funzione dello spessore AEROGEL A2f
| senza isolante* | 26 mm | 37 mm | 48 mm | 59 mm | 70 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,475 | 0,727 | 0,494 | 0,374 | 0,301 | 0,252 |
| Yie [W/m²K] | 0,186 | 0,044 | 0,025 | 0,018 | 0,013 | 0,011 |
| fd | 0,126 | 0,06 | 0,051 | 0,047 | 0,044 | 0,042 |
| ϕ [h] | 13h 28′ | 15h 12′ | 15h 37′ | 16h 2′ | 16h 33′ | 17h 9′ |
| Cip [KJ/m²K] | 65,36 | 22,9 | 20,21 | 20,13 | 20,53 | 21 |
* considerati i soli elementi 2, 3, 4 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna
