Partizioni verticali

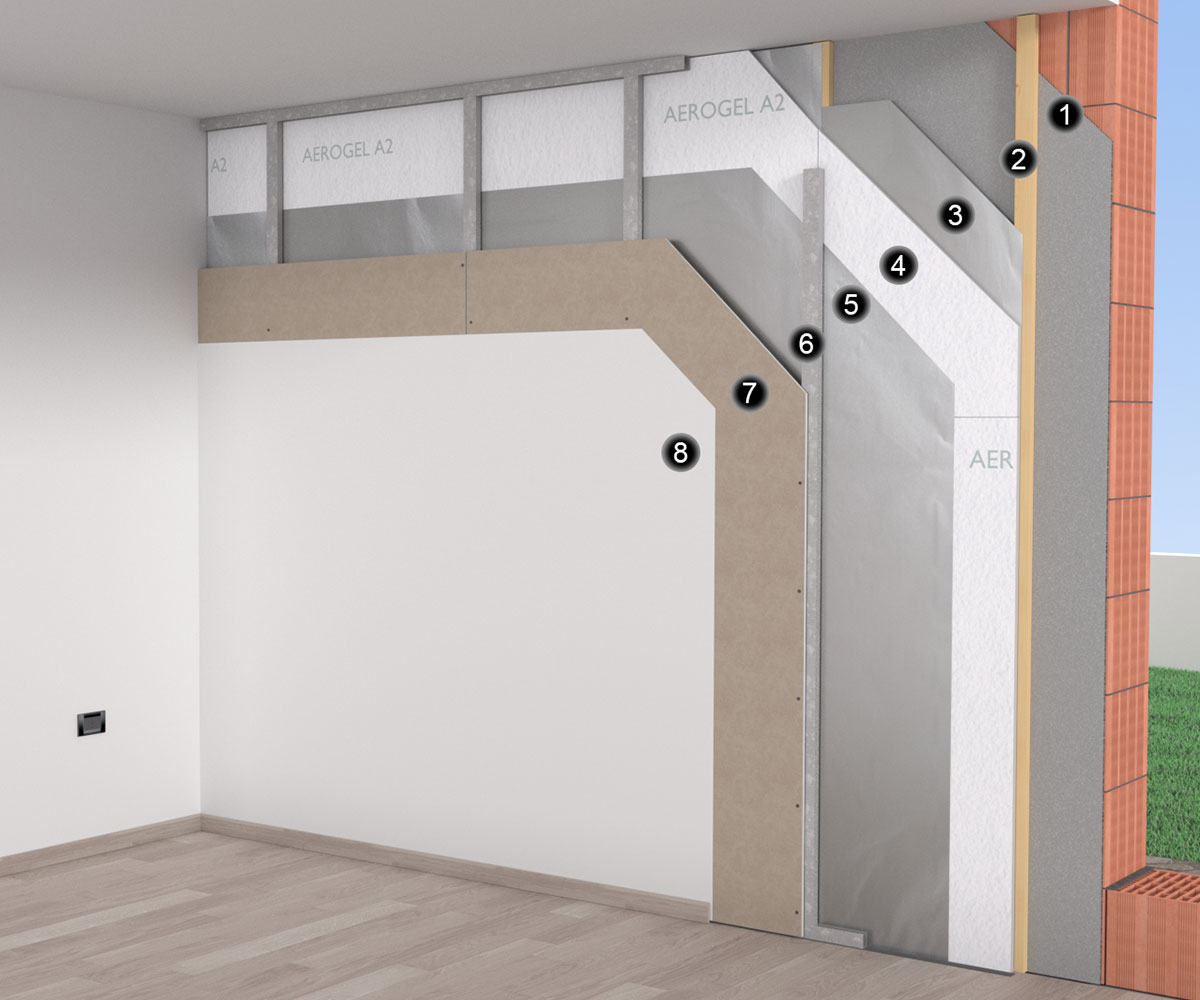

Controparete in lastra di gesso rivestito con film riflettente

SOLUZIONE 5.23

Aerogel A2

1. Parete perimetrale

2. Listello

3. Film riflettente

4. AEROGEL A2

5. Film riflettente

6. Sottostruttura di supporto

7. Lastra di gesso rivestito

8. Finitura

STRATIGRAFIE DI ESEMPIO
MURATURA IN LATERIZIO FORATO

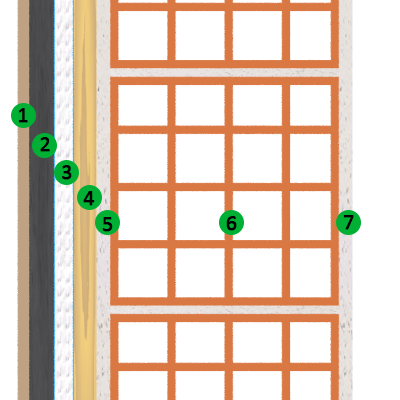

Applicazione in partizioni verticali: controparete lastra di gesso + riflettente, muratura laterizio forato

  1. Lastra in gesso rivestito 12,5 mm
  2. Intercapedine d’aria 27 mm (montante a C)
  3. Film riflettente + AEROGEL A2 + film riflettente
  4. Intercapedine d’aria 25 mm (listello di legno)
  5. Intonaco interno 15 mm
  6. Blocco forato 250 mm
  7. Intonaco esterno 15 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2

senza isolante*11 mm22 mm33 mm
U [W/m²K]1,0220,3330,2730,232
Yie [W/m²K]0,4490,0570,0430,035
fd0,440,1710,1590,149
ϕ [h]8h15′10h56′11h27′12h4′
Cip [KJ/m²K]52,6513,4713,1713,25

* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato

Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

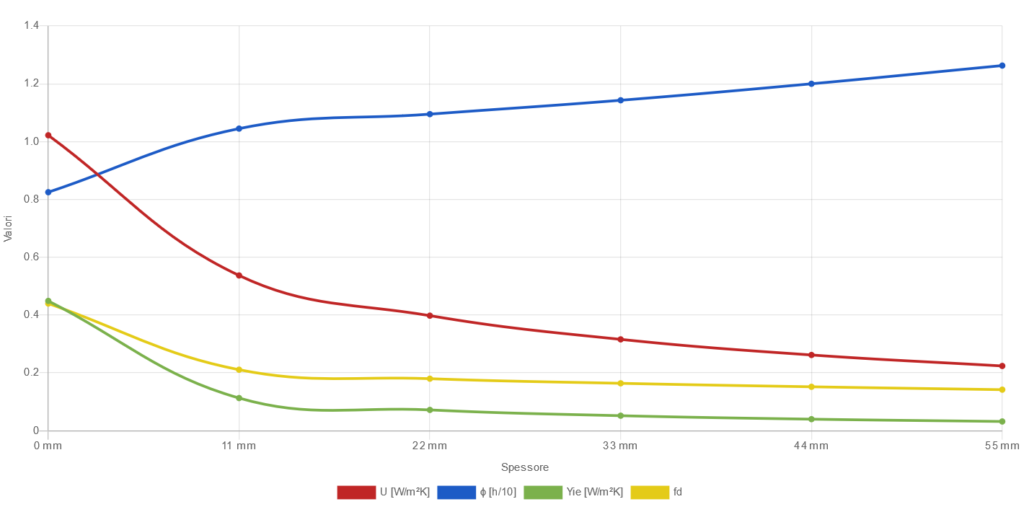

Applicazione in partizioni verticali: controparete in lastra di gesso rivestito - grafico muratura laterizio-forato
MURATURA IN CALCESTRUZZO

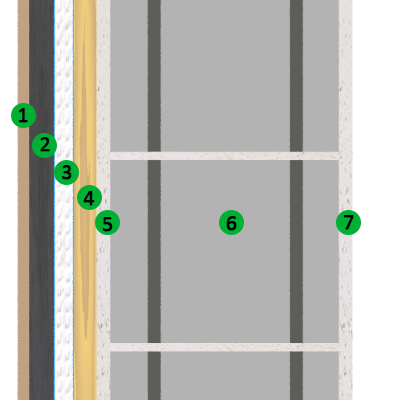

Applicazione in partizioni verticali: controparete lastra di gesso + riflettente, muratura cls

  1. Lastra in gesso rivestito 12,5 mm
  2. Intercapedine d’aria 27 mm (montante a C)
  3. Film riflettente + AEROGEL A2 + film riflettente
  4. Intercapedine d’aria 25 mm (listello di legno)
  5. Intonaco interno 15 mm
  6. Blocco cls forato 250 mm
  7. Intonaco esterno 15 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2

senza isolante*11 mm22 mm33 mm
U [W/m²K]1,3930,3640,2940,247
Yie [W/m²K]0,7180,0840,0640,051
fd0,5160,230,2180,207
ϕ [h]7h4′9h33′10h4′10h40′
Cip [KJ/m²K]58,5813,913,5213,53

* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato

Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

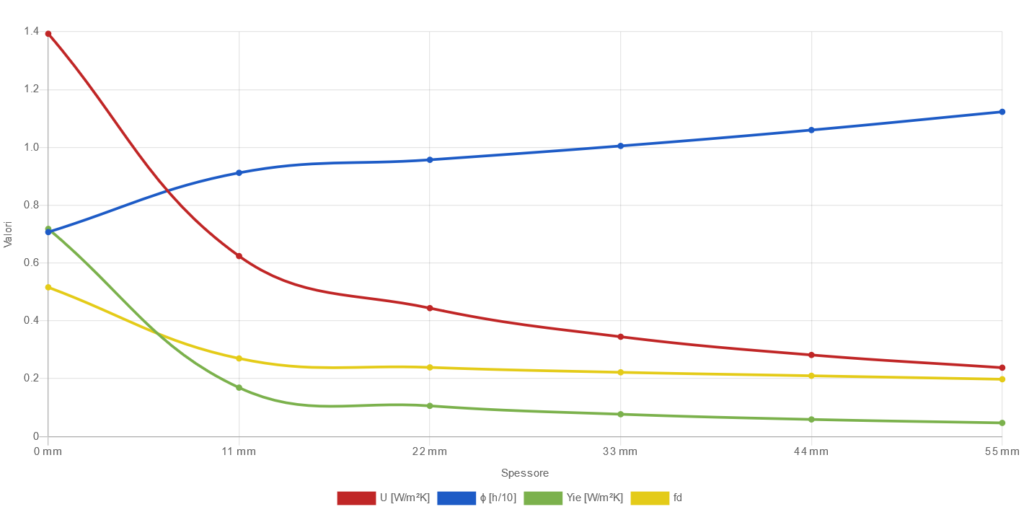

Applicazione in partizioni verticali: controparete in lastra di gesso rivestito - grafico muratura cls
MURATURA IN PIETRA

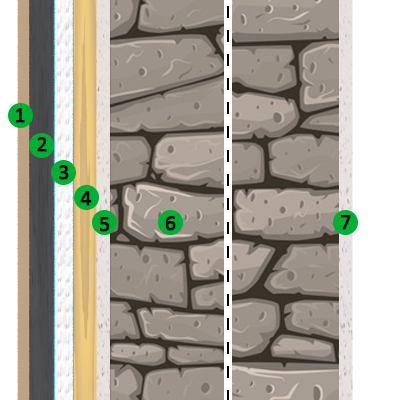

Applicazione in partizioni verticali: controparete lastra di gesso + riflettente, muratura pietra

  1. Lastra in gesso rivestito 12,5 mm
  2. Intercapedine d’aria 27 mm (montante a C)
  3. Film riflettente + AEROGEL A2 + film riflettente
  4. Intercapedine d’aria 25 mm (listello di legno)
  5. Intonaco interno 15 mm
  6. Blocchi in pietra 500 mm
  7. Intonaco esterno 15 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2

senza isolante*11 mm22 mm33 mm
U [W/m²K]2,4010,4090,3230,267
Yie [W/m²K]0,2310,0190,0150,012
fd0,0960,0470,0450,043
ϕ [h]13h6′14h31′15h15h34′
Cip [KJ/m²K]77,4812,5912,5512,83

* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato

Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

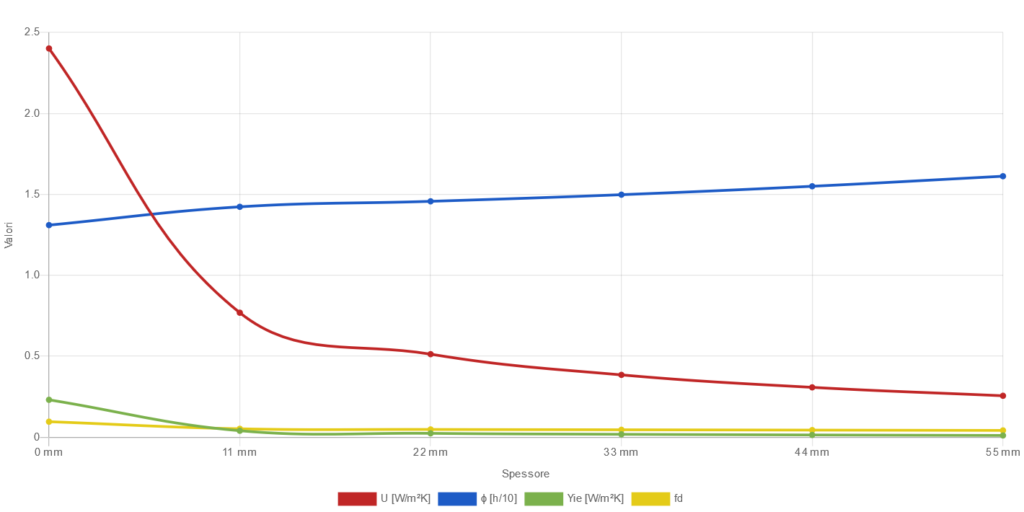

Applicazione in partizioni verticali: controparete in lastra di gesso rivestito - grafico muratura pietra
MURATURA IN LATERIZIO PIENO

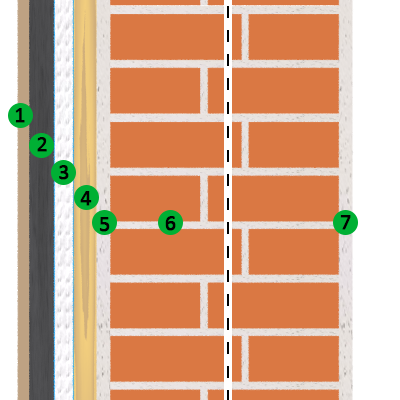

Applicazione in partizioni verticali: controparete lastra di gesso + riflettente, muratura laterizio pieno

  1. Lastra in gesso rivestito 12,5 mm
  2. Intercapedine d’aria 27 mm (montante a C)
  3. Film riflettente + AEROGEL A2 + film riflettente
  4. Intercapedine d’aria 25 mm (listello di legno)
  5. Intonaco interno 15 mm
  6. Mattone pieno 380 mm
  7. Intonaco esterno 15 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2

senza isolante*11 mm22 mm33 mm
U [W/m²K]1,4750,3690,2980,25
Yie [W/m²K]0,1860,0180,0140,011
fd0,1260,0480,0460,043
ϕ [h]13h28′15h22′15h51′16h26′
Cip [KJ/m²K]65,3612,6112,5712,85

* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato

Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

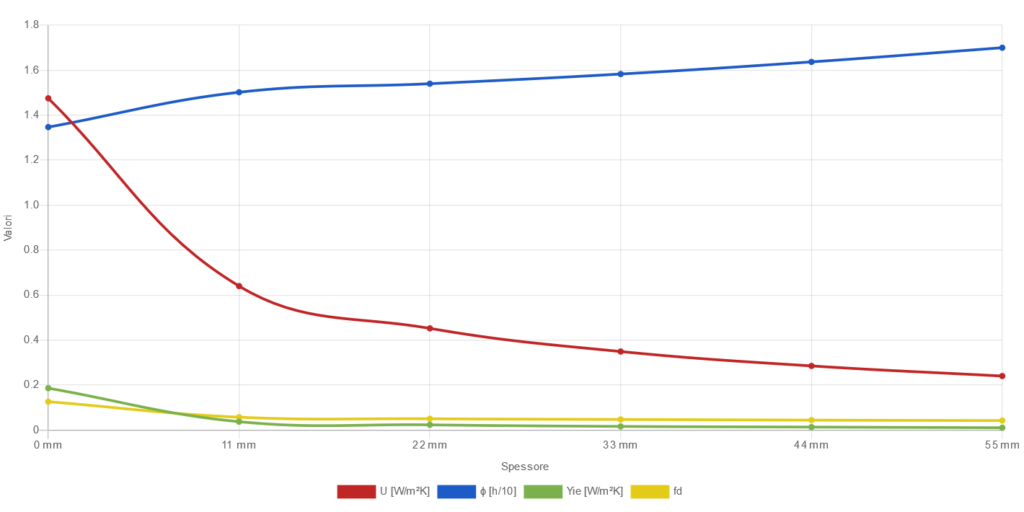

Applicazione in partizioni verticali: controparete in lastra di gesso rivestito - grafico muratura laterizio pieno
