Partizioni verticali
Controparete in legno
SOLUZIONE 5.27
Aerogel A2

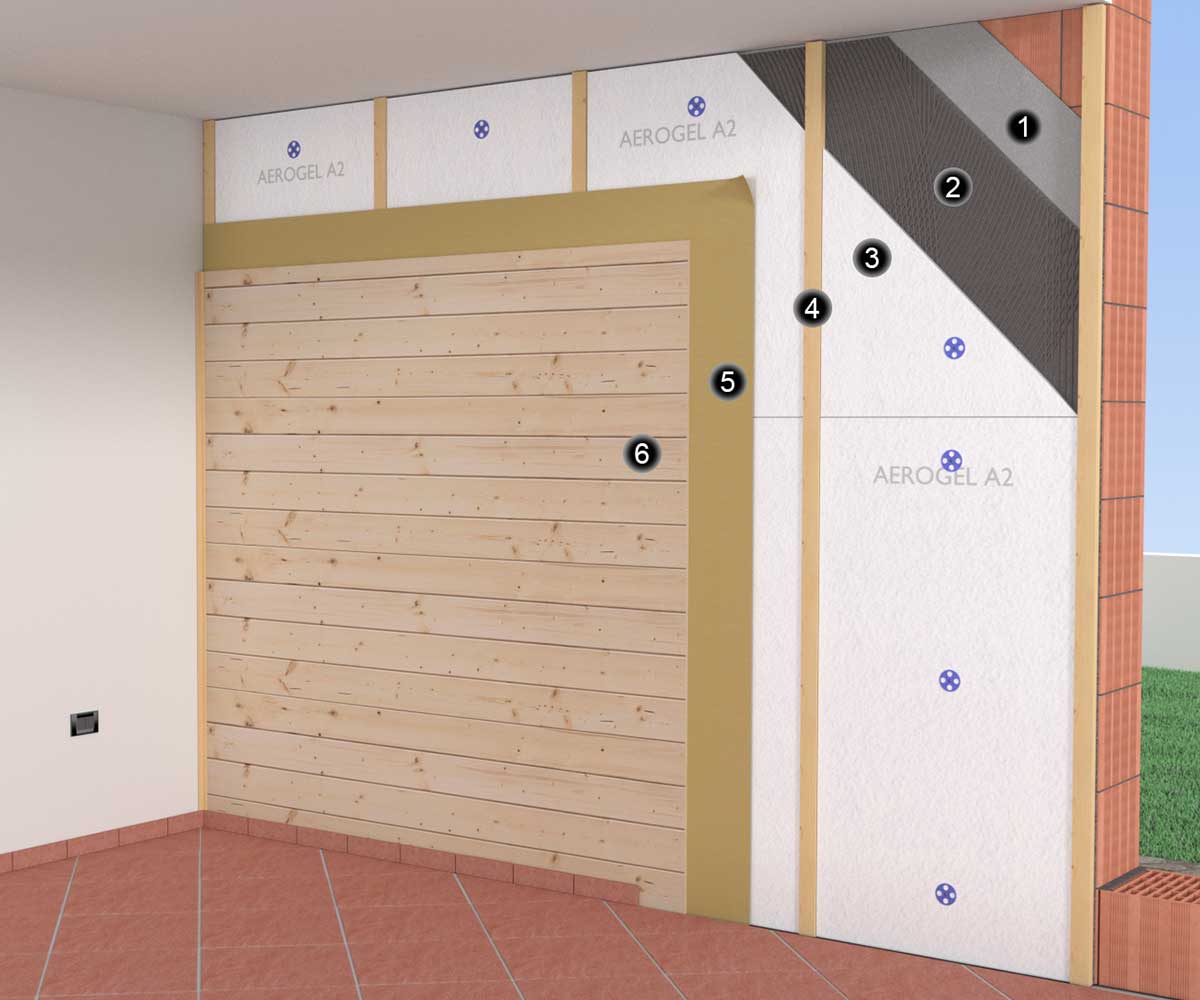

1. Parete perimetrale
2. Adesivo
3. AEROGEL A2
4. Listello di legno
5. Freno/ barriera al vapore
6. Perline

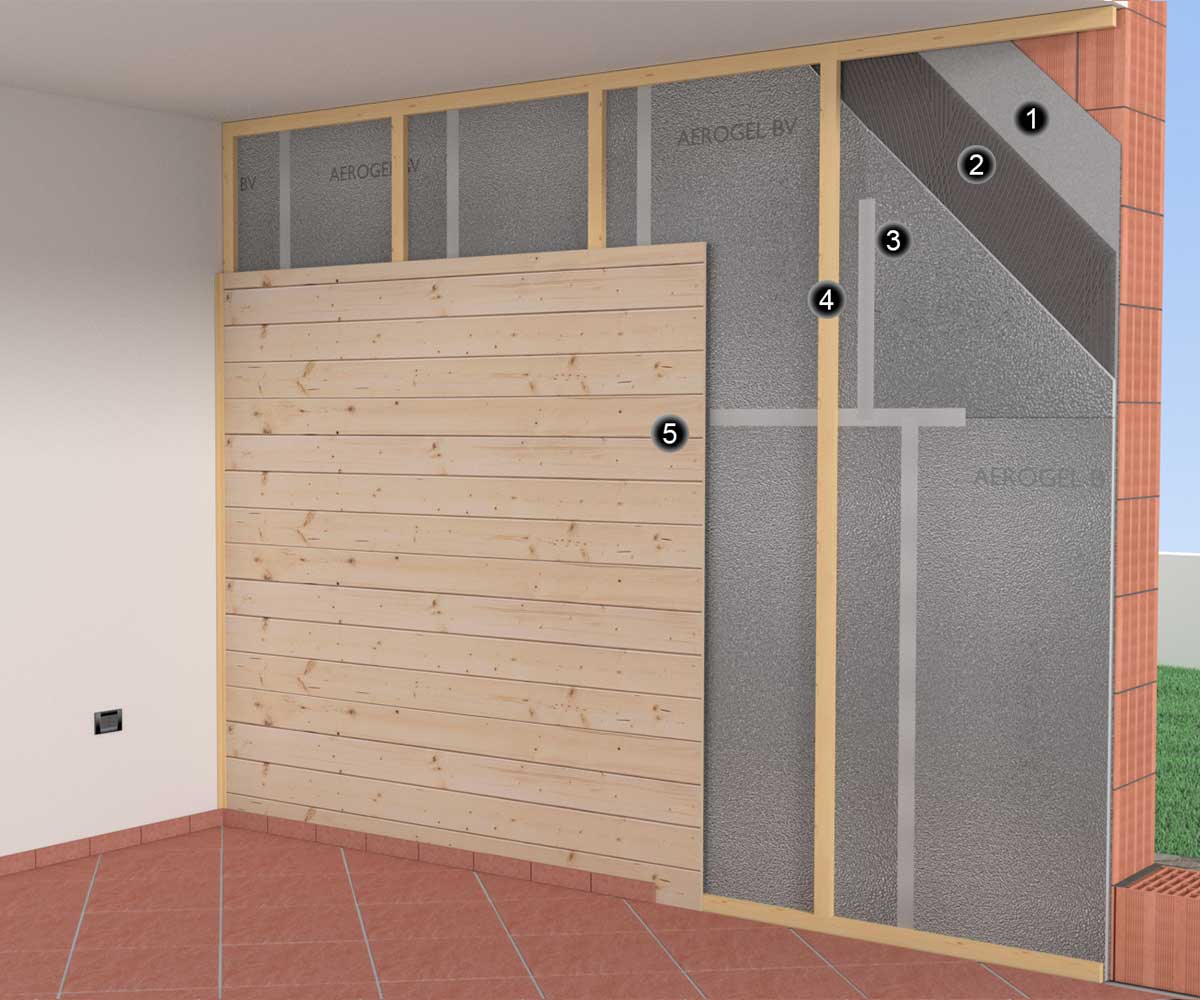

Aerogel BV
1. Parete perimetrale
2. Adesivo
3. AEROGEL BV
4. Listello di legno
5. Perline
Isolamento interno di partizioni verticali confinanti con l’esterno o con ambienti non climatizzati realizzato con controparete interna in perline di legno fissate a listellatura di supporto.
L’isolante AEROGEL A2 viene posizionato tra i listelli che costituiscono il telaio di supporto mentre AEROGEL BV dietro di essi.
L’intervento può essere eseguito utilizzando AEROGEL A2, AEROGEL BV o AEROGEL A2 con freno o barriera vapore posate separatamente.
L’impiego di AEROGEL A2 o AEROGEL BV nella realizzazione di sistemi con rivestimento a secco rappresenta la migliore soluzione per gli interventi interni di riqualificazione garantendo alte prestazioni termiche e contenimento degli ingombri.
Le elevate proprietà termiche dell’isolante consentono di ridurre al minimo lo spessore dell’intero pacchetto preservando spazio e fruibilità degli ambienti interni. Ciò assume particolare rilevanza, anche sotto il profilo economico, negli immobili sottoposti a vincoli architettonici.
La realizzazione di contropereti interne a secco è di semplice e veloce esecuzione con bassi costi d’installazione, la lavorazione può essere eseguita anche il locali occupati.
AEROGEL A2
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco B/s1/d0 ,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
AEROGEL BV
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio con barriera al vapore multistrato PE-AL-PE “AEROGEL BV” di spessore nominale …………. mm[1] e dimensioni 740×740 mm in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco componente isolante B/s1/d0,
- componente barriera vapore E,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 4,5×106 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL. La necessità della messa in opera di barriere o freni al vapore deve essere valutata sulla base delle caratteristiche della partizione e delle condizioni termo igrometriche a contorno.
AEROGEL A2
- Al supporto murario che dovrà presentarsi solido, asciutto ed in generale idoneo all’applicazione del sistema saranno fissati listelli in legno di adeguato spessore;
- I pannelli AEROGEL A2 saranno posizionati tra i listelli ed incollati al supporto utilizzando adesivi cementizi fibrati, non alleggeriti e/o fissati meccanicamente mediante tasselli a chiodo per isolanti;
- un freno o barriera al vapore sarà fissato ai listelli mediante graffatura avendo cura di sigillarne i giunti con apposito nastro;
- perline di legno piallate, smussate, maschiate, saranno fissate ai listelli di supporto mediante graffatura/chiodatura.
AEROGEL BV
- Al supporto murario che dovrà presentarsi solido, asciutto ed in generale idoneo all’applicazione del sistema saranno incollati i pannelli AEROGEL BV utilizzando adesivi cementizi fibrati, non alleggeriti ; le giunzioni orizzontali e verticali ed eventuali lesioni della barriera al vapore saranno sigillate con nastro adesivo in alluminio;
- verrà realizzato un telaio ligneo di supporto mediante la posa a pavimento e a soffitto di listelli in legno di idonea sezione interponendo apposita guarnizione termo-acustica. Quindi saranno posati i relativi listelli montanti;
- perline di legno piallate, smussate, maschiate, saranno fissate ai listelli di supporto mediante graffatura/chiodatura.
STRATIGRAFIE DI ESEMPIO

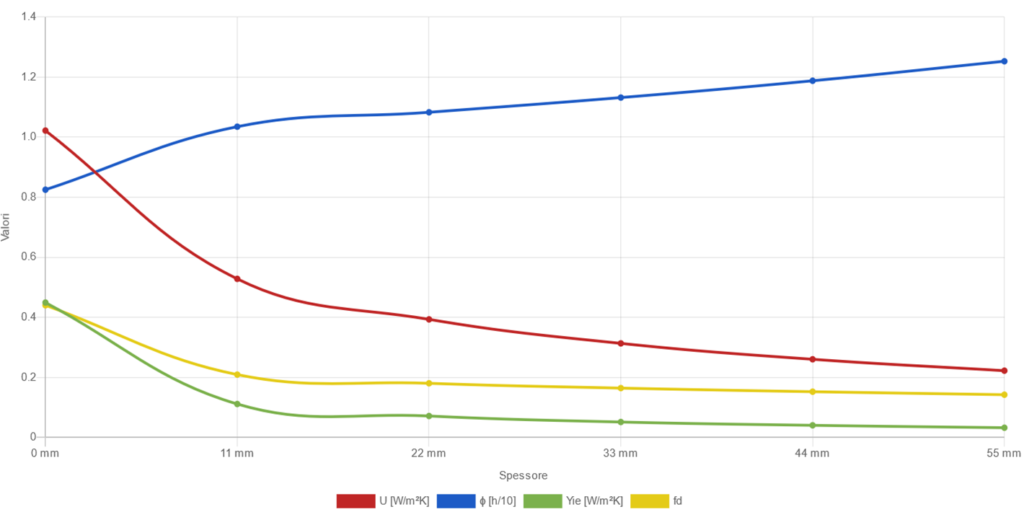

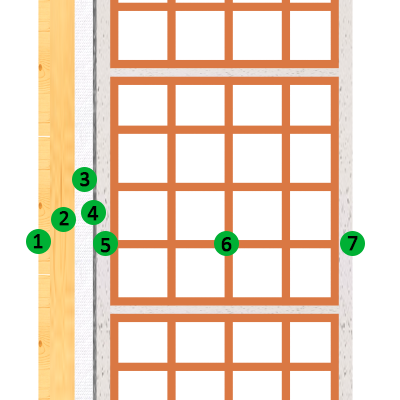

MURATURA IN LATERIZIO FORATO
- Perlina in legno 10 mm
- Listello in legno 35 mm
- AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Blocco forato 250 mm
- Intonaco esterno 15 mm
Parametri caratteristici in funzione dello spessore AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,022 | 0,528 | 0,393 | 0,313 | 0,26 | 0,222 |
| Yie [W/m²K] | 0,449 | 0,111 | 0,071 | 0,051 | 0,04 | 0,032 |
| fd | 0,44 | 0,209 | 0,18 | 0,164 | 0,152 | 0,142 |
| ϕ [h] | 8h15′ | 10h21′ | 10h50′ | 11h19′ | 11h53′ | 12h32′ |
| Cip [KJ/m²K] | 52,65 | 15,79 | 12,06 | 10,9 | 10,62 | 10,69 |
* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

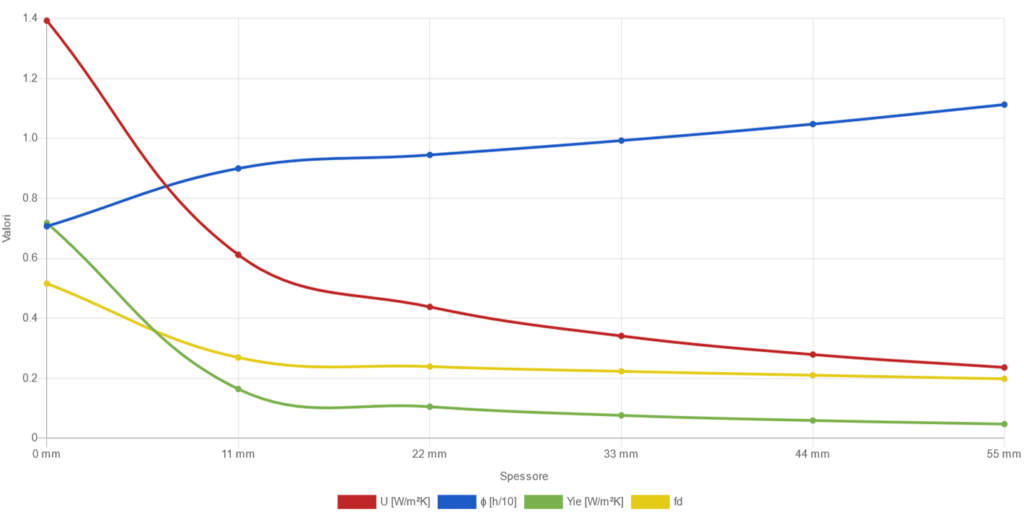

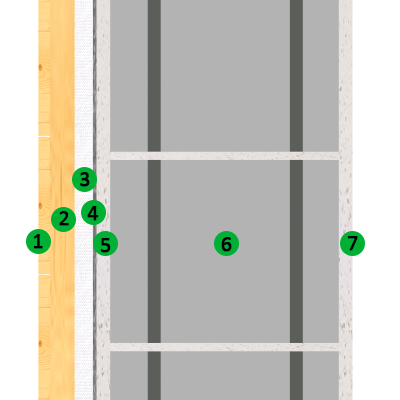

MURATURA IN CALCESTRUZZO
- Perlina in legno 10 mm
- Listello in legno 35 mm
- AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Blocco cls forato 250 mm
- Intonaco esterno 15 mm
Parametri caratteristici in funzione dello spessore AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,393 | 0,612 | 0,438 | 0,341 | 0,279 | 0,236 |
| Yie [W/m²K] | 0,718 | 0,164 | 0,105 | 0,076 | 0,059 | 0,047 |
| fd | 0,516 | 0,269 | 0,239 | 0,223 | 0,21 | 0,198 |
| ϕ [h] | 7h4′ | 9h | 9h27′ | 9h56′ | 10h29′ | 11h8′ |
| Cip [KJ/m²K] | 58,58 | 16,44 | 12,55 | 11,29 | 10,94 | 10,94 |
* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

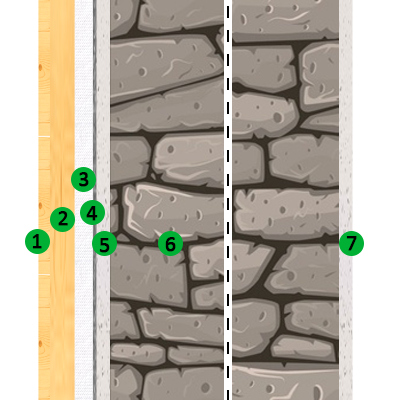

MURATURA IN PIETRA
- Perlina in legno 10 mm
- Listello in legno 35 mm
- AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Blocchi in pietra 500 mm
- Intonaco esterno 15 mm

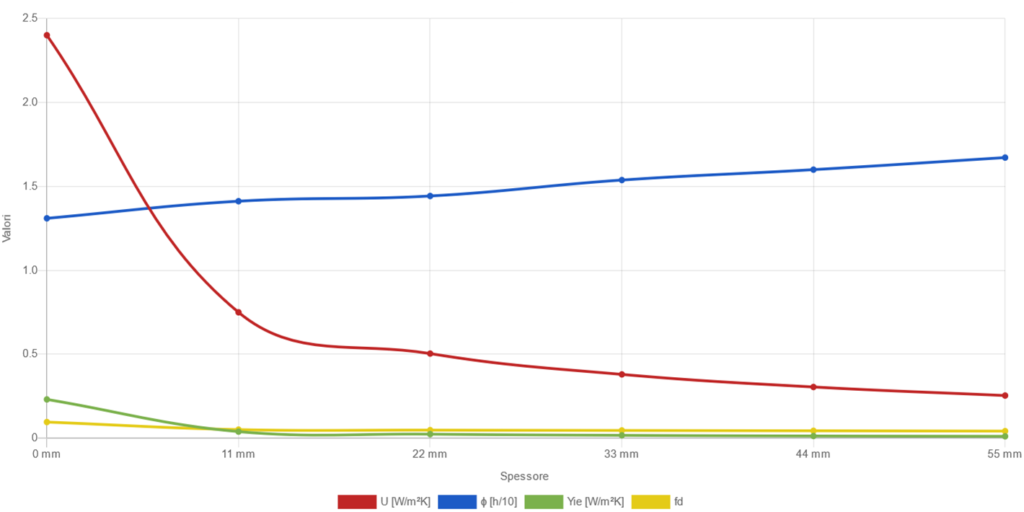

Parametri caratteristici in funzione dello spessore AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 2,401 | 0,75 | 0,504 | 0,38 | 0,305 | 0,254 |
| Yie [W/m²K] | 0,231 | 0,039 | 0,024 | 0,017 | 0,013 | 0,011 |
| fd | 0,096 | 0,051 | 0,048 | 0,046 | 0,044 | 0,042 |
| ϕ [h] | 13h6′ | 14h7′ | 14h26′ | 14h51′ | 15h23′ | 16h |
| Cip [KJ/m²K] | 77,48 | 14,53 | 10,99 | 10,11 | 10,07 | 10,32 |
* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

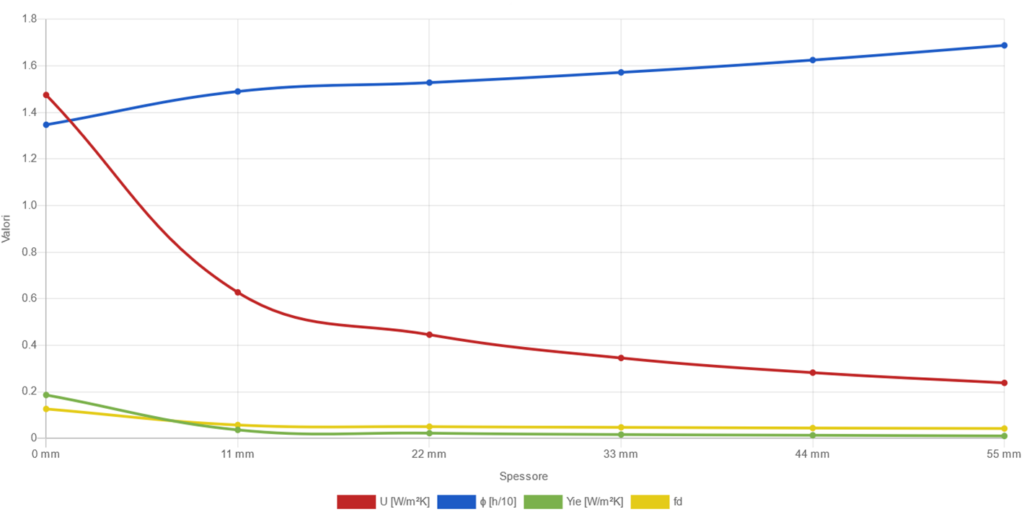

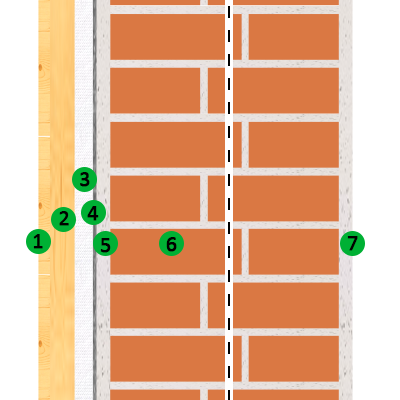

MURATURA IN LATERIZIO PIENO
- Perlina in legno 10 mm
- Listello in legno 35 mm
- AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Laterizio pieno 380 mm
- Intonaco esterno 15 mm
Parametri caratteristici in funzione dello spessore AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,475 | 0,627 | 0,445 | 0,345 | 0,282 | 0,238 |
| Yie [W/m²K] | 0,186 | 0,036 | 0,022 | 0,016 | 0,013 | 0,01 |
| fd | 0,126 | 0,057 | 0,05 | 0,047 | 0,044 | 0,042 |
| ϕ [h] | 13h28′ | 14h54′ | 15h17′ | 15h43′ | 16h15′ | 16h53′ |
| Cip [KJ/m²K] | 65,36 | 14,38 | 10,98 | 10,13 | 10,09 | 10,34 |
* considerati i soli elementi 5, 6, 7 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna
