Intradosso coperture
Controsoffitto
SOLUZIONE 11.01
Aerogel A2

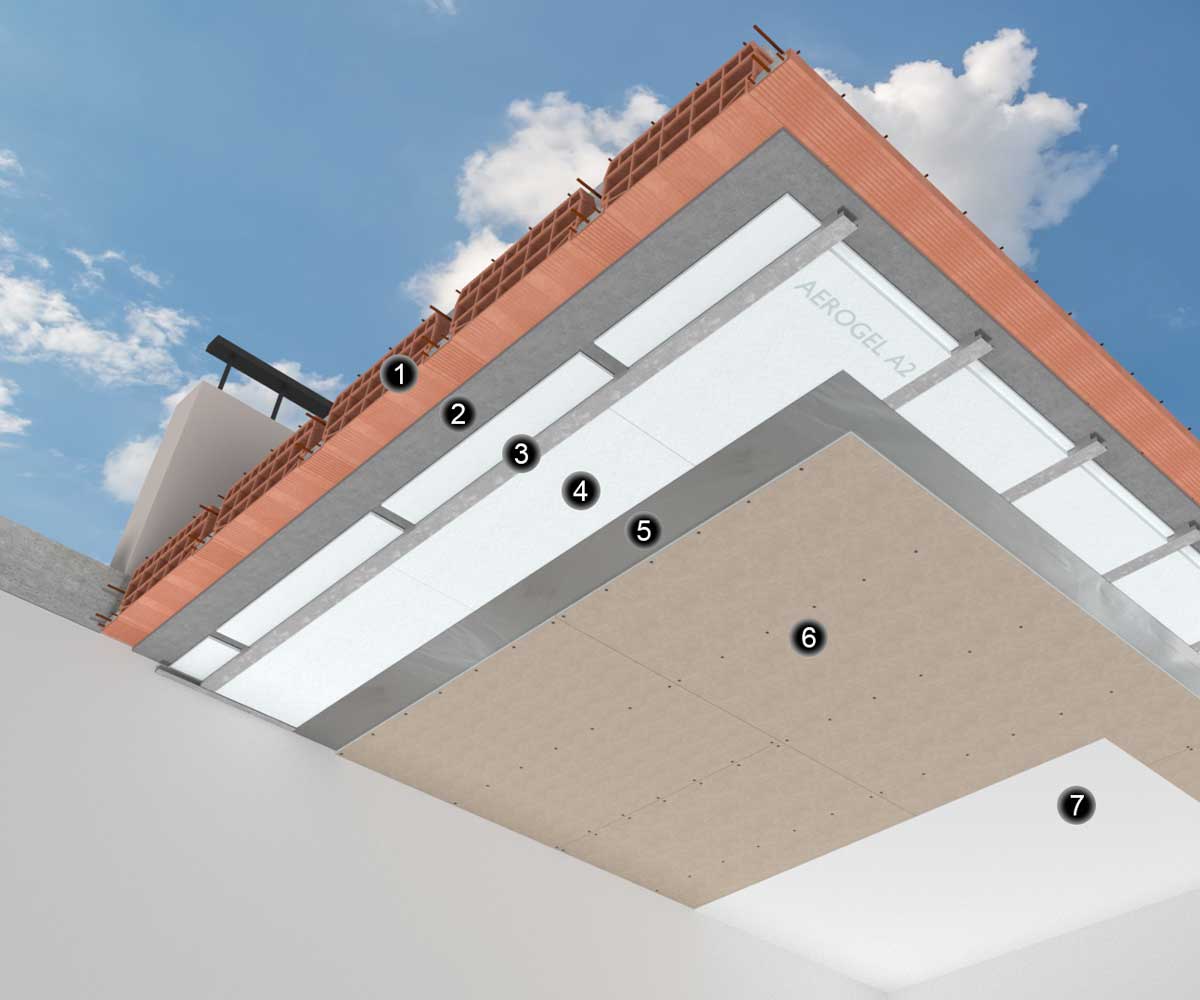

1. Solaio
2. Intonaco
3. Struttura supporto
4. AEROGEL A2
5. Barriera vapore
6. Lastra di gesso rivestito
7. Finitura
Isolamento di partizioni orizzontali confinanti con l’esterno o con ambienti non climatizzati realizzato mediante controsoffitto con struttura metallica di sostegno ancorata al solaio a mezzo elementi di congiunzione. Strato isolante in AEROGEL A2 e rivestimento con lastre di gesso rivestito fissate alla struttura.
La soluzione risulta particolarmente vantaggiosa nel rifacimento delle partizioni di copertura esistenti quando non si voglia o non sia possibile intervenire esternamente , AEROGEL A2 consente infatti di ridurre al minimo l’ingombro del pacchetto isolante garantendo la più elevata performance termica.
Lo spessore ridotto del pacchetto evita di ridurre sensibilmente le altezze interne dei vani: in un ingombro totale di soli 36 mm AEROGEL A2 è in grado di ridurre la trasmittanza termica di oltre il 50%.
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sulle pareti verticali perimetrali saranno posati ,alla giusta distanza dal solaio, profili guida ad “U” interponendo idonea guarnizione isolante;
- saranno installati gli elementi di congiunzione previsti rispettando l’interasse tra gli stessi e l’interasse dei profili a “C” come da progetto ed in funzione dei carichi considerati , si procederà quindi al fissaggio dei profili a “C” agli elementi di congiunzione;
- lastre in gesso rivestito saranno fissate alla struttura mediante adeguate viti attenendosi alle indicazioni di posa fornite dal produttore, all’occorrenza impiegare lastre dotate di barriera al vapore integrata o in alternativa posare analogo elemento indipendente;
- AEROGEL A2 sarà posizionato tra i profili a “C” successivamente alla posa della singola lastra in gesso rivestito e sopra di essa; se previsto e nel caso di più strati , l’isolante sarà posto anche perpendicolarmente ai profili tra gli elementi di congiunzione;
- in ultimo verranno effettuate tutte le stuccature delle giunzioni e delle teste delle viti come da istruzioni del produttore , quindi applicato il ciclo di finitura previsto.

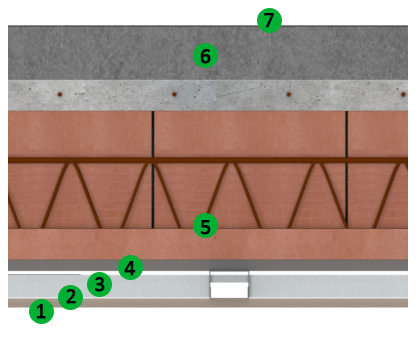

STRATIGRAFIE DI ESEMPIO
- Lastra gesso rivestito 12,5 mm
- Barriera vapore
- AEROGEL A2
- Intonaco intradosso 15 mm
- Solaio in travetti con fondelli di laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Strato delle pendenze 50 mm
- Impermeabilizzazione
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,800 | 0,796 | 0,525 | 0,391 | 0,312 | 0,259 |
| Yie [W/m²K] | 0,902 | 0,218 | 0,126 | 0,088 | 0,066 | 0,053 |
| fd | 0,501 | 0,274 | 0,240 | 0,224 | 0,213 | 0,203 |
| ϕ [h] | 7h12′ | 9h6′ | 9h32′ | 9h58′ | 10h29′ | 11h6′ |
| Cip [KJ/m²K] | 72,16 | 22,42 | 16,80 | 15,36 | 15,04 | 15,10 |
* considerati i soli elementi 4,5,6 e 7 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
