Coperture inclinate
Copertura in laterocemento
SOLUZIONE 15.15
Aerogel A2

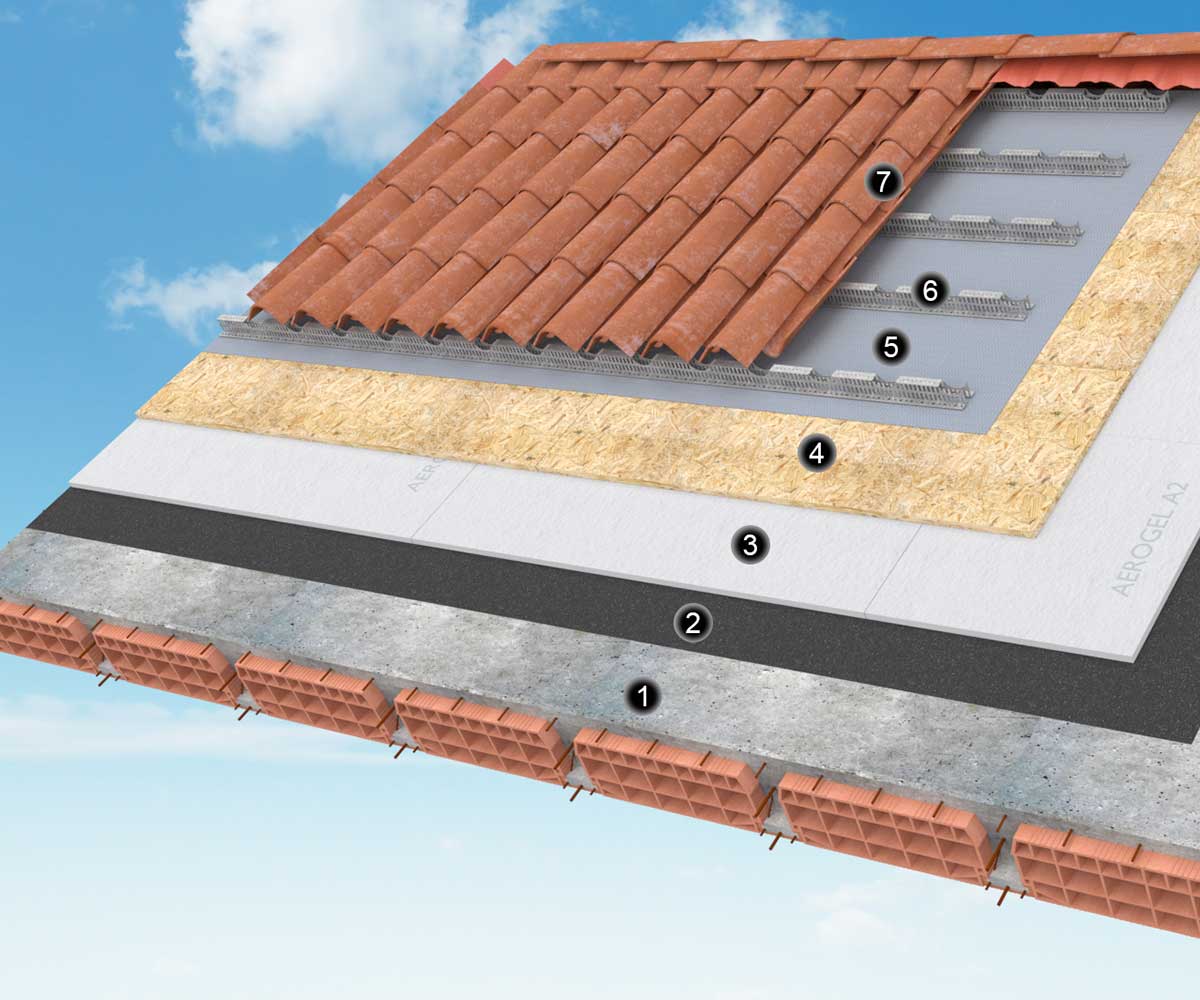

1. Struttura Laterocemento
2. Freno/Barriera al vapore
3. AEROGEL A2
4. Elemento ripartizione dei carichi
5. Membrana traspirante/Guaina impermeabile
6. Profilo porta tegola/coppo
7. Manto di copertura
Isolamento di copertura in laterocemento a falda inclinata realizzato con AEROGEL A2 posato sopra freno o barriera al vapore. Elemento impermeabile composto da membrana traspirante o guaina bituminosa/sintetica posata sopra elemento di ripartizione dei carichi ; manto di copertura in tegole o coppi collocati su profili omega areati.
La soluzione risulta particolarmente vantaggiosa nel rifacimento delle coperture esistenti soprattutto quando sottoposte a vincoli architettonici o urbanistici, AEROGEL A2 consente infatti di ridurre al minimo l’ingombro del pacchetto isolante garantendo la più elevata performance termica.
La praticità di posa ed il basso spessore di AEROGEL A2 costituiscono una soluzione ottimale per l’isolamento delle coperture: il materassino può essere sovrapposto in due o più strati per ottenere lo spessore complessivo richiesto. Con AEROGEL A2 i volumi di materiale impiegato possono ridursi fino al 70% rispetto ai tradizionali isolanti con indubbi benefici nella gestione del cantiere.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sulla guaina impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su freno o barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà posato un elemento di ripartizione dei carichi di adeguato spessore costituito da pannelli in scaglie di legno orientate “OSB” o similare ;
- si procederà con la stesura di idonea membrana traspirante o guaina bituminosa/sintetica a totale rivestimento della copertura secondo le indicazioni fornite dal produttore;
- profili omega areati porta tegola /coppo saranno ancorati alla struttura portante mediante opportuni fissaggi meccanici interponendo una guarnizione di tenuta tra profilo ed elemento impermeabilizzante;
- in ultima battuta sarà posato il manto di copertura composto da tegole o coppi.

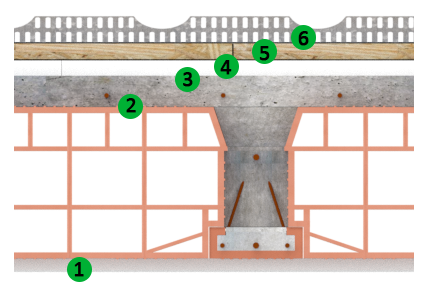

STRATIGRAFIE DI ESEMPIO
- Intonaco 15 mm
- Elemento portante in travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Freno al vapore
- AEROGEL A2
- Pannello OSB 20 mm
- Membrana traspirante

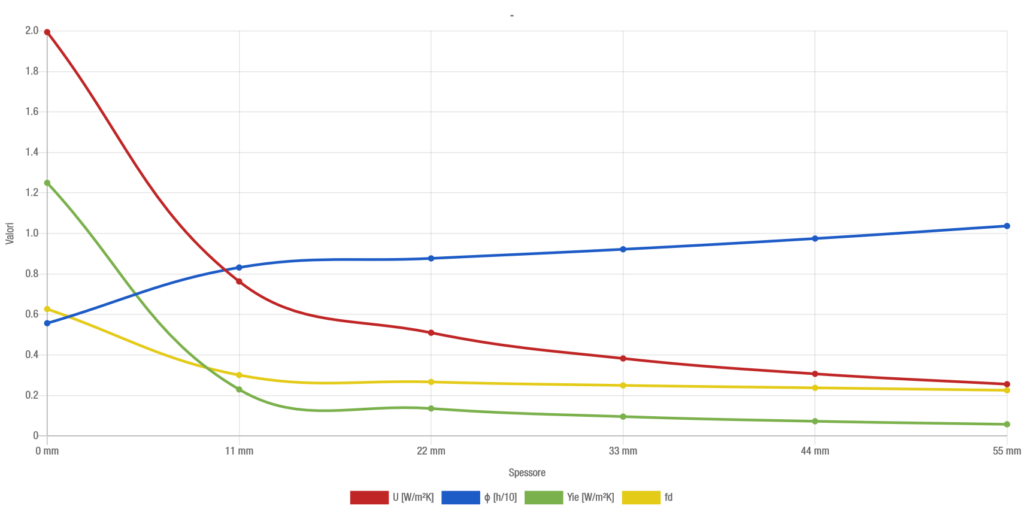

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,994 | 0,763 | 0,510 | 0,383 | 0,307 | 0,256 |
| Yie [W/m²K] | 1.250 | 0,230 | 0,136 | 0,096 | 0,073 | 0,058 |
| fd | 0,627 | 0,301 | 0,267 | 0,250 | 0,238 | 0,226 |
| ϕ [h] | 5h34′ | 8h19′ | 8h46′ | 9h13′ | 9h45′ | 10h22′ |
| Cip [KJ/m²K] | 70,50 | 67,16 | 66,15 | 65,67 | 65,37 | 65,15 |
* considerati i soli elementi 1, 2, 3 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
