Coperture inclinate
Tetto in legno
SOLUZIONE 15.03
Aerogel A2

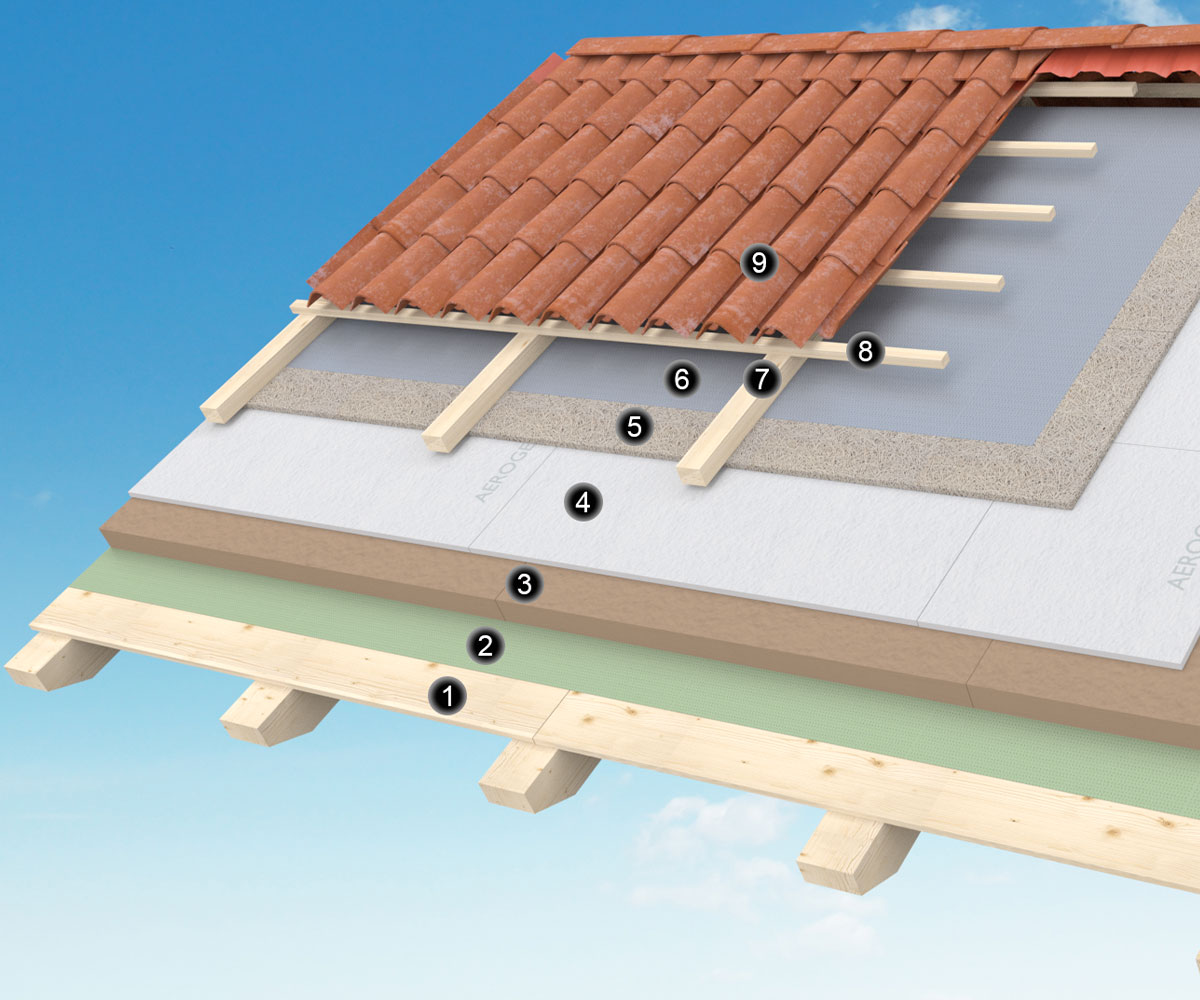

1. Assito
2. Freno al vapore
3. Pannello fibra di legno
4. AEROGEL A2
5. Pannello lana di legno mineralizzata
6. Membrana traspirante
7. Listello di ventilazione
8. Listello porta tegola/coppo
9. Manto di copertura
Isolamento di copertura traspirante in legno a falda inclinata e ventilata realizzato con AEROGEL A2 interposto tra pannelli in fibra e lana di legno posati sopra freno vapore. Elemento impermeabile composto da membrana traspirante posata sotto listelli di ventilazione ; manto di copertura realizzato in tegole o coppi su listelli di supporto.
L’impiego di AEROGEL A2 nelle coperture leggere in legno aumenta l’efficienza termica conservando la tipica traspirabilità e riducendo lo spessore dell’intero pacchetto.
Rispetto ad un isolamento composto da soli pannelli in lana e fibra di legno , interponendo 22mm di AEROGEL A2 è possibile ridurre la trasmittanza termica di oltre il 30%.
L’alta densità , il calore specifico e lo spessore degli isolanti lignei garantiscono principalmente lo sfasamento dell’onda termica mentre AEROGEL A2 anche basse trasmittanze.
La corretta combinazione dei materiali e del loro spessore può fornire un pacchetto isolante d’ingombro ridotto e particolarmente indicato per realizzazioni di coperture in edifici ad alta efficienza energetica.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sull’assito esistente sarà posato , secondo le indicazioni fornite dal produttore , idoneo freno vapore a seguire i pannelli in fibra di legno pressata aventi caratteristiche e spessore conformi al progetto ;
- sarà posato l’isolante AEROGEL A2 nello spessore previsto quindi verranno posizionati pannelli in fibra di legno mineralizzata di spessore adeguato e caratteristiche conformi al progetto ;
- si procederà con la stesura , secondo le indicazioni fornite dal produttore , di idonea membrana impermeabile traspirante a totale rivestimento della copertura con riguardo anche alla tenuta all’aria ;
- listelli di ventilazione di opportuna sezione saranno posti perpendicolarmente alla linea di gronda con sottostante guarnizione di tenuta quindi fissati alla travatura portante con idonee viti a doppio filetto inserite alla giusta inclinazione rispetto al piano falda come da progetto;
- listelli porta tegola/coppo saranno fissati perpendicolarmente a quelli di ventilazione mediante viti da legno di opportuna lunghezza; il passo sarà dettato dagli elementi di copertura previsti;
- in ultima battuta sarà realizzato il manto di copertura composto da tegole o coppi.
STRATIGRAFIE DI ESEMPIO
- Assito 20 mm
- Freno al vapore
- Fibra di legno 80 mm
- AEROGEL A2
- Lana di legno mineralizzata 20 mm
- Membrana traspirante
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza AEROGEL A2 | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 0,362 | 0,293 | 0,246 | 0,212 | 0,187 | 0,166 |
| Yie [W/m²K] | 0,249 | 0,176 | 0,131 | 0,101 | 0,080 | 0,064 |
| fd | 0,687 | 0,600 | 0,531 | 0,475 | 0,427 | 0,383 |
| ϕ [h] | 5h57′ | 6h56′ | 7h44′ | 8h29′ | 9h14′ | 10h1′ |
| Cip [KJ/m²K] | 27,02 | 26,81 | 26,45 | 26,09 | 25,76 | 25,47 |
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
