Coperture piane non praticabili
Copertura verde
SOLUZIONE 10.21
Aerogel A2

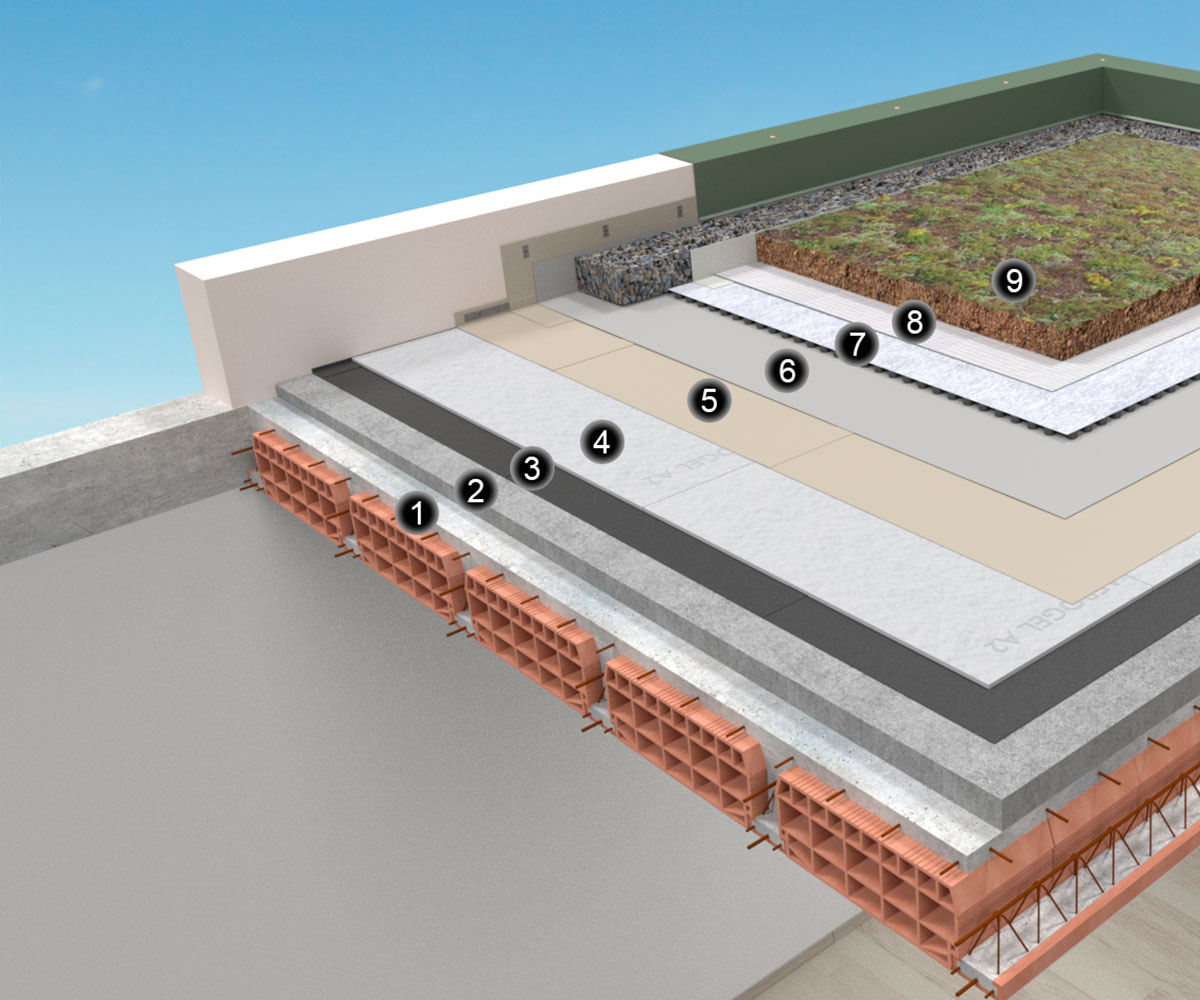

1. Solaio
2. Strato delle pendenze
3. Barriera al vapore
4. AEROGEL A2
5. Manto sintetico in PVC/TPO
6. Elemento di protezione
7. Elemento drenante preformato
8. Elemento filtrante
9. Strato colturale
Isolamento di copertura verde non praticabile con tecnica “tetto caldo” su solaio in laterocemento con pendenza non superiore al 5%.
Strato isolante realizzato in AEROGEL A2 posato sopra barriera al vapore e impermeabilizzazione costituita da manto sintetico in PVC o TPO protetto meccanicamente. Strato drenante preformato ed elemento filtrante in geosintetico ; pacchetto colturale e strato vegetale di tipo estensivo.
L’impiego di AEROGEL A2 nelle coperture verdi consente di ridurre al minimo lo spessore dell’intero pacchetto.
Tra i principali vantaggi vi è il miglioramento delle prestazioni termiche ed acustiche interne generato dalla massa colturale e vegetale sovrastante il solaio; nella stagione estiva risulta apprezzabile l’efficacia di raffrescamento.
In relazione al contesto ambientale esterno la copertura verde contribuisce all’assorbimento delle polveri e costituisce elemento di regimazione idrica , mitigazione della temperatura e di assorbimento acustico. Risulta essere inoltre elemento architettonico sostenibile di particolare valenza sensoriale.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sulla membrana impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà posato un manto sintetico in PVC o TPO in totale indipendenza, fissato perimetralmente lungo tutte le strutture verticali mediante idonei profili preforati in lamiera zincata . Le giunzioni del manto saranno saldate per sovrapposizione ;
- il manto sintetico sarà raccordato alle strutture verticali mediante strisce tagliate a misura, fissate alle strutture verticali a mezzo incollaggio o idonei tasselli con piattello di ancoraggio, quindi saldate al manto sottostante;
- sarà disteso uno strato geocomposito di protezione meccanica antipunzonamento di idonea grammatura risvoltato sui bordi verticali;
- si procederà al posizionamento senza soluzione di continuità di apposito elemento drenante preformato quindi del successivo strato filtrante in geosintetico;
- in corrispondenza del perimetro e dei corpi emergenti saranno predisposte fasce di zavorra e drenaggio in ghiaia di fiume lavata;
- sarà distribuito sul piano filtrante uno strato di coltura di spessore adeguato al tipo di vegetazione estensiva , infine sarà eseguito l’impianto vegetale del tipo Sedum e/o Erbacee perenni a piccolo sviluppo.

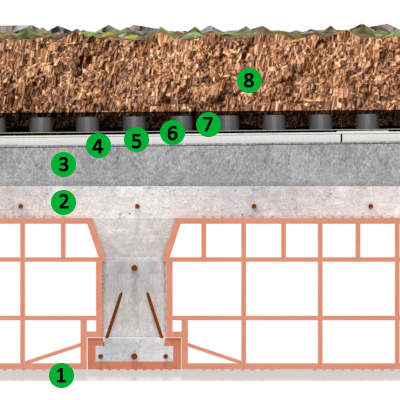

STRATIGRAFIE DI ESEMPIO
-
Intonaco intradosso 15 mm
-
Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
-
Strato delle pendenze 60 mm
-
Barriera al vapore
-
AEROGEL A2
-
Manto sintetico in PVC/TPO + elemento di protezione geocomposito
-
Elemento drenante preformato + elemento filtrante geosintetico non tessuto
-
Strato colturale 100 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | |
|---|---|---|---|---|---|
| U [W/m²K] | 1,770 | 0,646 | 0,455 | 0,351 | 0,286 |
| Yie [W/m²K] | 0,844 | 0,071 | 0,042 | 0,029 | 0,022 |
| fd | 0,477 | 0,110 | 0,091 | 0,082 | 0,076 |
| ϕ [h] | 7h31′ | 13h53′ | 14h31′ | 15h2′ | 15h35′ |
| Cip [KJ/m²K] | 72,06 | 62,88 | 62,52 | 62,37 | 62,28 |
* escludendo gli elementi 5, 6 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
