Ponti termici

Davanzale serramento

SOLUZIONE 18.05

ANALISI DEL NODO

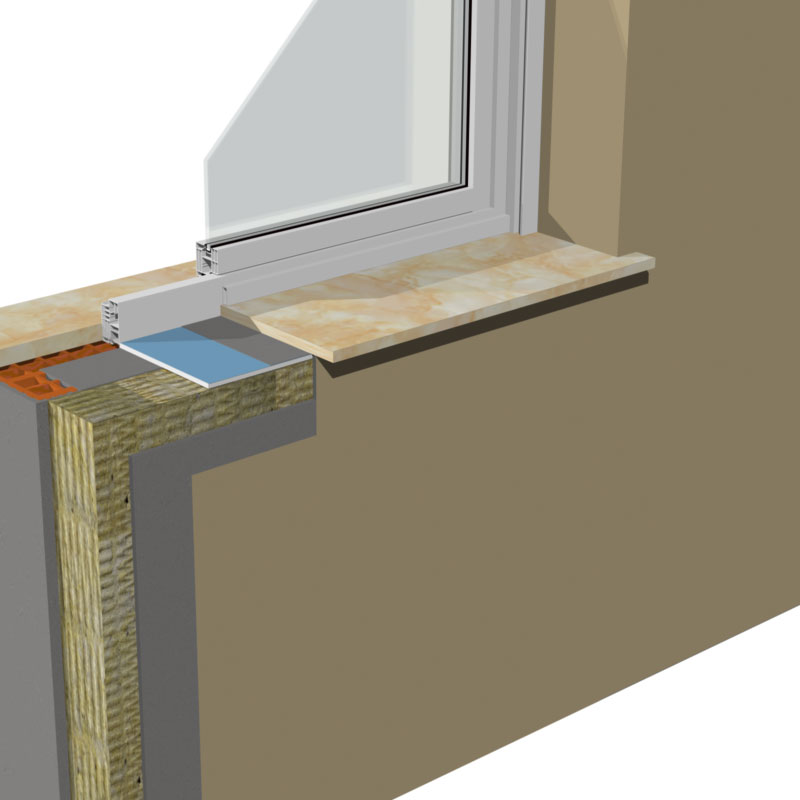

Applicazione in ponti termici, davanzale serramenti


STRUTTURA DI ESEMPIO

  1. AEROGEL A2

PARTIZIONE: muratura in blocco in laterizio alveolato sp. 300 mm intonacata su entrambi i lati con 20 mm; cappotto esterno in lana minerale sp. 120 mm

TELAIO SERRAMENTO: in PVC con taglio termico

BANCALE: marmo 20 mm



Si riportano lo stato iniziale del nodo e l’intervento correttivo

A : Privo di correzione (stato iniziale con bancale da 30 mm)

B : Correzione con AEROGEL A2 spessore 11 mm applicato sotto nuovo bancale da 20 mm





Parametri caratteristici

AB
Ψi (W/mK)0,2320,113
Tsi,min (°C)15,916,0

Simbologia:
Ψ=Trasmittanza termica lineica interna
Tsi,min = Temperatura superficiale minima interna.
Dati climatici esterni: zona climatica “E”. Dati climatici interni: Classe di concentrazione UNI EN ISO 13788.
Analisi bidimensionale agli elementi finiti secondo UNI EN ISO 10211 elaborata con software validato

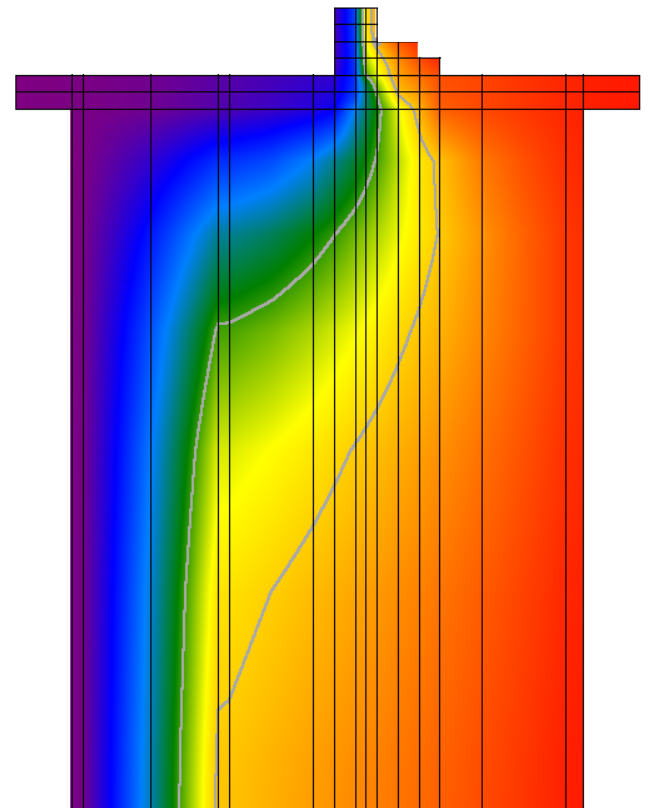

A

Ponti termici, nodo davanzale serramenti

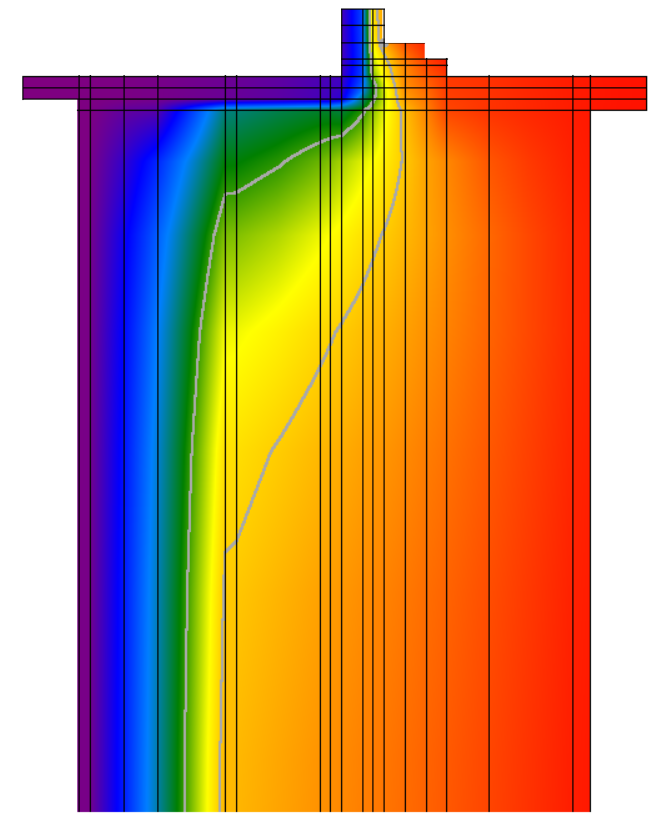

B

Ponti termici, nodo davanzale serramenti

Si osserva che il beneficio apportato da uno spessore di 11 mm di AEROGEL A2 corrisponde ad una riduzione del 50% della trasmittanza lineica interna. La temperatura minima superficiale interna risulta pressoché invariata in virtù della tipologia di telaio con taglio termico.


INDICAZIONI PER LA POSA :

AEROGEL A2 può essere incollato al supporto mediante comuni malte adesive per ETICS.

Anche il bancale sovrastante può essere incollato mediante le medesime malte adesive, e dovrà essere incassato nelle spallette laterali in muratura.

Le informazioni, le immagini, i disegni, gli schemi e le descrizioni, sia tecniche sia generali, qui esposti sono da intendersi come esempi generici; le informazioni di dettaglio sono puramente indicative e rappresentano schematicamente il funzionamento base di sistemi e prodotti. Non si fa riferimento alle dimensioni esatte dei materiali. L’applicabilità e la compatibilità dei prodotti devono essere verificate di volta in volta in relazione al singolo progetto di costruzione dal tecnico applicatore o dal cliente sotto la loro responsabilità. Le rappresentazioni di prodotti adiacenti sono indicate solo in modo schematico. Tutte le prescrizioni e le informazioni indicate devono essere adattate alle specifiche condizioni e non devono essere intese come pianificazione del lavoro o come progettazione di dettaglio o istruzioni di montaggio. È necessario attenersi alle prescrizioni e alle informazioni tecniche relative ai singoli prodotti riportate nelle relative schede tecniche e/o omologazioni. La pubblicazione di una nuova versione annulla la validità della precedente.
