Ponti termici

Davanzale serramento sopra esistente

SOLUZIONE 18.06

ANALISI DEL NODO

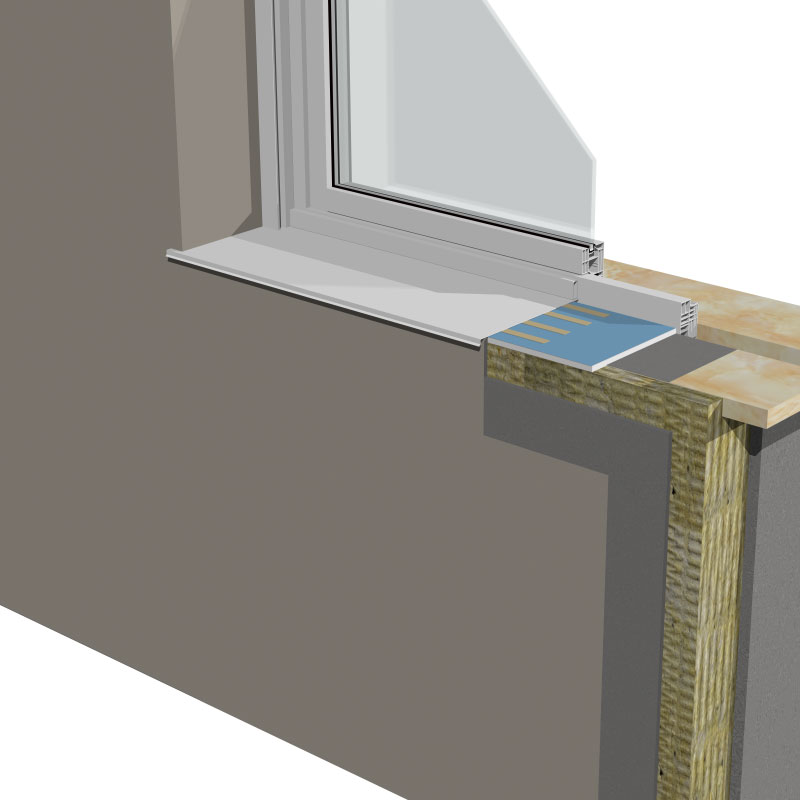

Applicazione in ponti termici, davanzale serramenti sopra esistente

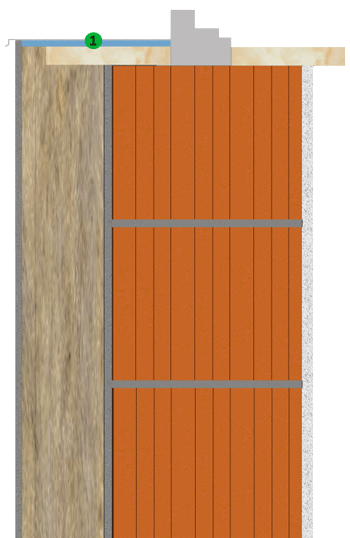

STRUTTURA DI ESEMPIO

  1. AEROGEL A2

PARTIZIONE: muratura in blocco in laterizio alveolato sp. 300 mm intonacata su entrambi i lati con 20 mm; cappotto esterno in lana minerale sp. 120 mm

TELAIO SERRAMENTO: in PVC con taglio termico

FINITURA: Lattoneria



Si riportano lo stato iniziale del nodo e l’intervento correttivo

A: Privo di correzione (stato iniziale con bancale da 30 mm)

B: Correzione con AEROGEL A2 spessore 11 mm applicato sopra il bancale esistente e rivestito con lattoneria

Parametri caratteristici

AB
Ψi (W/mK)0,2320,118
Tsi,min (°C)15,916,3

Simbologia:
Ψ=Trasmittanza termica lineica interna
Tsi,min = Temperatura superficiale minima interna.
Dati climatici esterni: zona climatica “E”. Dati climatici interni: Classe di concentrazione UNI EN ISO 13788.
Analisi bidimensionale agli elementi finiti secondo UNI EN ISO 10211 elaborata con software validato

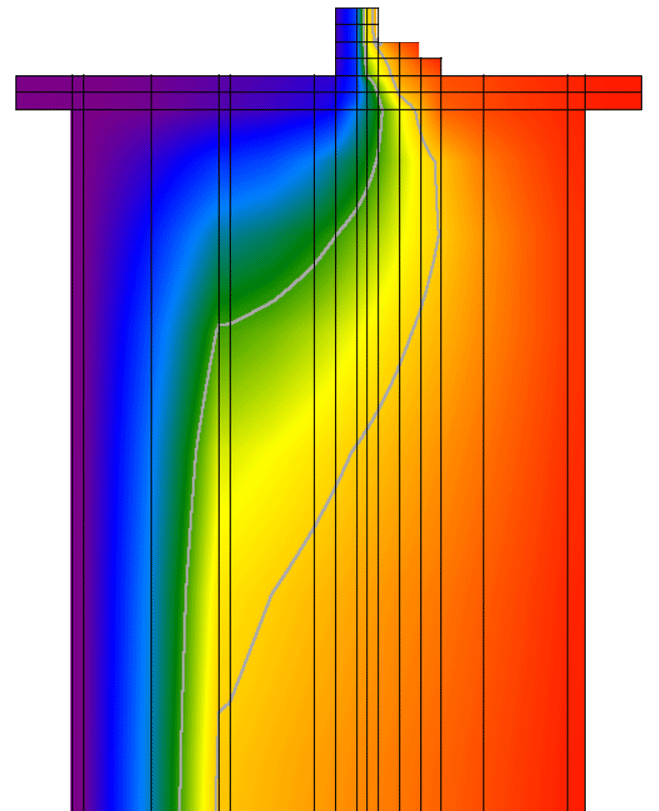

A

Ponti termici, nodo davanzale serramenti sopra esistente

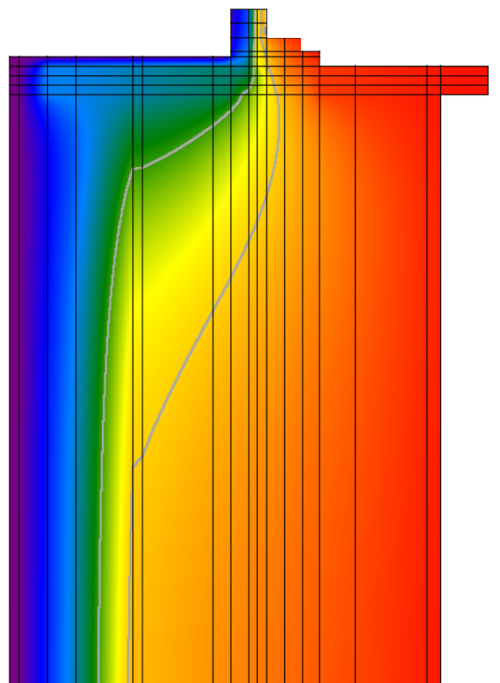

B

ponti-termici-davanzale-serramento-su-esistente-nodo-corretto

Si osserva che il beneficio apportato da uno spessore di 11 mm di AEROGEL A2 corrisponde ad una riduzione del 50% della trasmittanza lineica interna. La temperatura minima superficiale interna risulta pressoché invariata in virtù della tipologia di telaio con taglio termico.


INDICAZIONI PER LA POSA:

AEROGEL A2 può essere incollato al supporto mediante comuni malte adesive per ETICS.

In base alla natura e alla porosità del bancale prevedere l’applicazione di un primer promotore di adesione. La lattoneria di rivestimento può essere anch’essa incollata verificando la necessità di un trattamento preventivo con primer di adesione e/o fissata meccanicamente quando la natura del bancale lo consente.

In tutti i casi il rivestimento deve essere incassato nelle spallette laterali in muratura.
