Partizioni Verticali
Facciata ventilata
SOLUZIONE 5.80
Aerogel A2

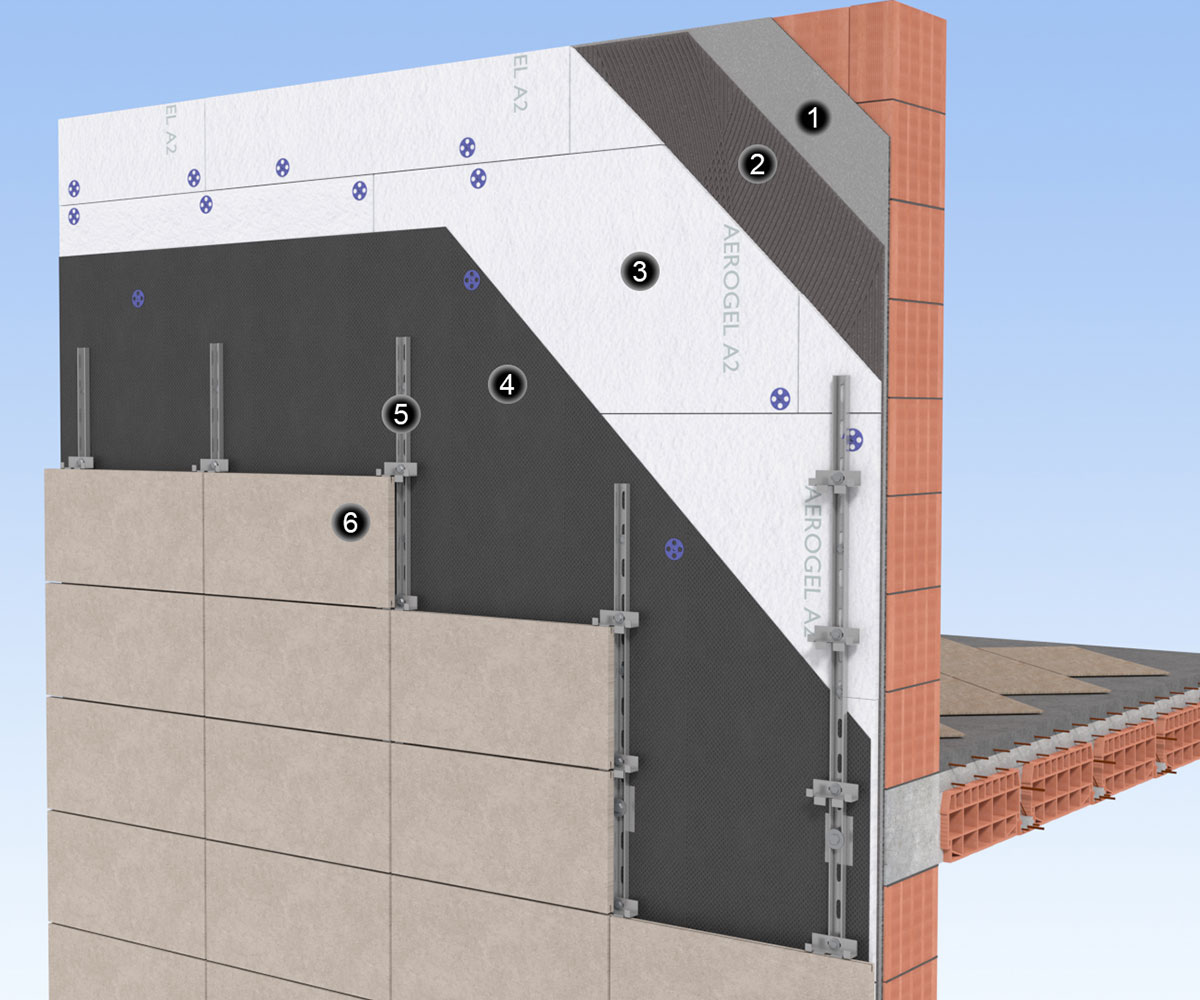

1. Parete perimetrale
2. Adesivo
3. AEROGEL A2
4. Membrana protettiva
5. Profilo di sostegno
6. Rivestimento
AEROGEL A2 viene installato sulla superficie esterna della parete perimetrale.
I pannelli vengono applicati al supporto murario mediante incollaggio e successiva tassellatura.
Il rivestimento costituito da pannelli, doghe o lastre è fissato meccanicamente ad idonea carpenteria di sostegno atta a garantire anche un’adeguata intercapedine ventilata.
L’impiego di AEROGEL A2 negli interventi d’isolamento esterno consente di soddisfare i requisiti fondamentali di una corretta coibentazione termica -massa areica verso l’ambiente riscaldato, traspirabilità e correzione dei ponti termici- con spessori estremamente ridotti ed elevate prestazioni.
In virtù del limitato spessore di AEROGEL A2 anche l’ingombro della carpenteria di sostegno risulterà ridotto, con conseguente contenimento dello spessore dell’intero sistema.
Tra i principali vantaggi della facciata ventilata con AEROGEL A2 si evidenziano :
- la riduzione del flusso termico entrante in regime estivo
- una migliore protezione dell’edificio dagli agenti atmosferici
- garanzia che l’isolante operi in condizioni asciutte
- una maggiore flessibilità architettonica.
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco B/s1/d0 ,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL .
- Al supporto murario che dovrà presentarsi solido, asciutto, planare, idoneo all’applicazione e dotato delle staffe di congiunzione per i profili di sostegno, saranno incollati con tecnica “a doppia spalmatura” i pannelli AEROGEL A2 utilizzando adesivi cementizi, fibrati, non alleggeriti, specifici per ETICS ;
- Dopo avere atteso la completa asciugatura dell’adesivo saranno inseriti idonei tasselli ad espansione in quantitativo e disposizione secondo necessità ;
- Si procederà alla posa di adeguata membrana traspirante di protezione con funzione di tenuta all’acqua e all’aria. Il fissaggio potrà essere effettuato con gli stessi tasselli utilizzati per AEROGEL A2 ;
- Saranno fissati meccanicamente alle staffe di congiunzione idonei profili di sostegno in funzione del tipo e delle caratteristiche del rivestimento previsto ;
- In ultima battuta si procederà alla posa del rivestimento scelto, nonché ad ogni altra opera accessoria occorrente .
STRATIGRAFIE DI ESEMPIO

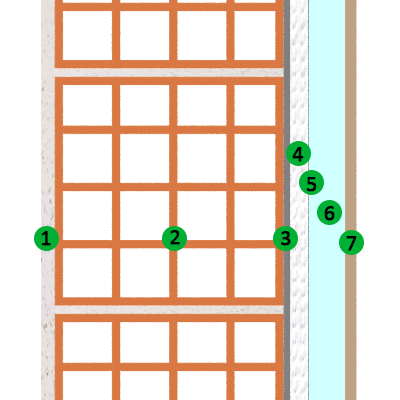

MURATURA IN LATERIZIO FORATO
- Intonaco interno 15 mm
- Blocco forato 250 mm
- Adesivo
- AEROGEL A2
- Telo di protezione
- Intercapedine ventilata
- Rivestimento esterno

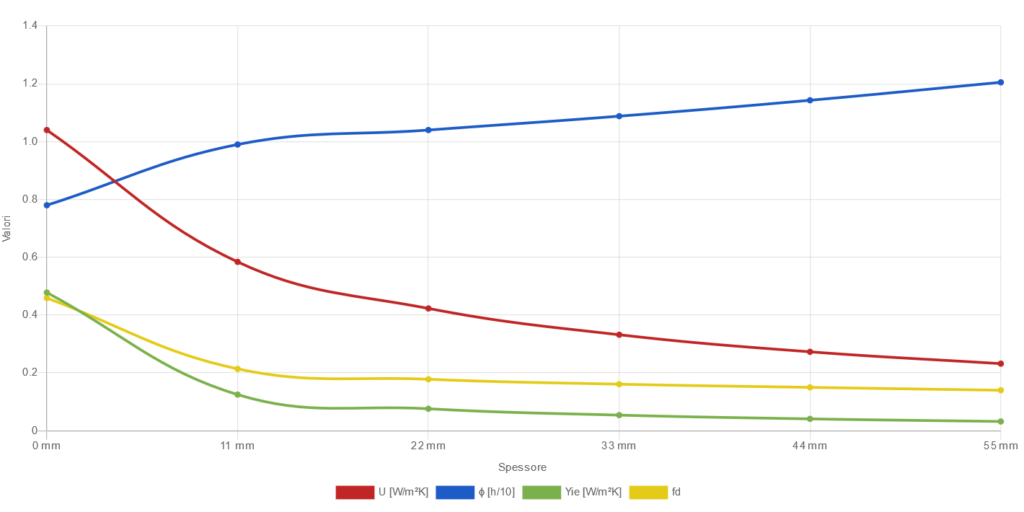

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,04 | 0,584 | 0,423 | 0,332 | 0,273 | 0,232 |
| Yie [W/m²K] | 0,478 | 0,125 | 0,076 | 0,054 | 0,041 | 0,032 |
| fd | 0,459 | 0,214 | 0,178 | 0,161 | 0,15 | 0,14 |
| ϕ [h] | 7h48′ | 9h54′ | 10h24′ | 10h53′ | 11h26′ | 12h3′ |
| Cip [KJ/m²K] | 52,72 | 48,37 | 47,6 | 47,25 | 47,03 | 46,88 |
* considerati i soli elementi 1, 2 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

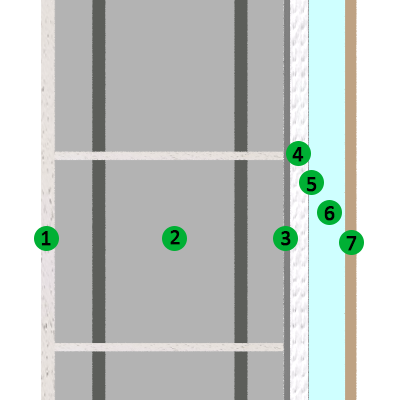

MURATURA IN CALCESTRUZZO
- Intonaco interno 15 mm
- Blocco cls forato 250 mm
- Adesivo
- AEROGEL A2
- Telo di protezione
- Intercapedine ventilata
- Rivestimento esterno

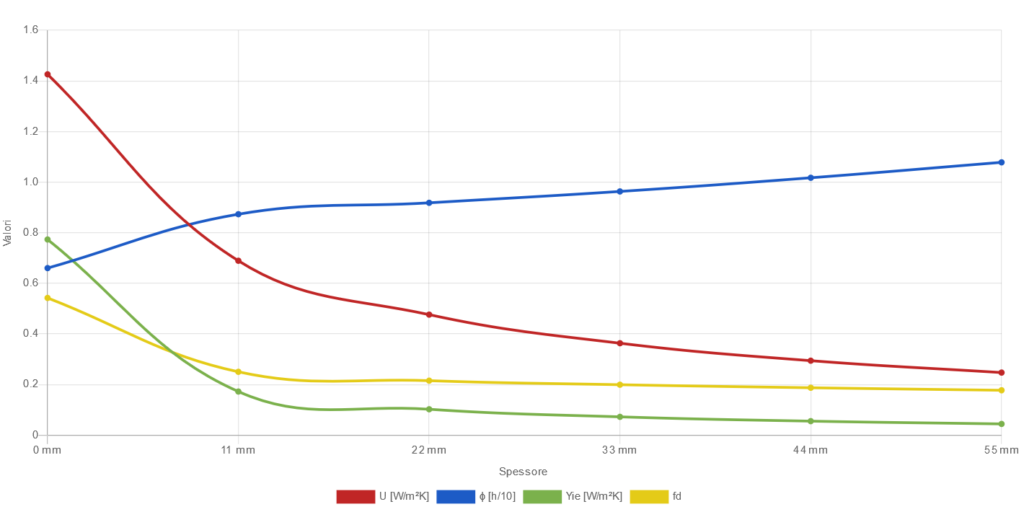

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,426 | 0,689 | 0,476 | 0,363 | 0,294 | 0,247 |
| Yie [W/m²K] | 0,773 | 0,172 | 0,102 | 0,072 | 0,055 | 0,044 |
| fd | 0,542 | 0,25 | 0,215 | 0,199 | 0,187 | 0,177 |
| ϕ [h] | 6h36′ | 8h 44′ | 9h11′ | 9h38′ | 10h10′ | 10h47′ |
| Cip [KJ/m²K] | 58,3 | 53,65 | 52,73 | 52,31 | 52,05 | 51,87 |
* considerati i soli elementi 1, 2. Dati elaborati con software certificato.
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

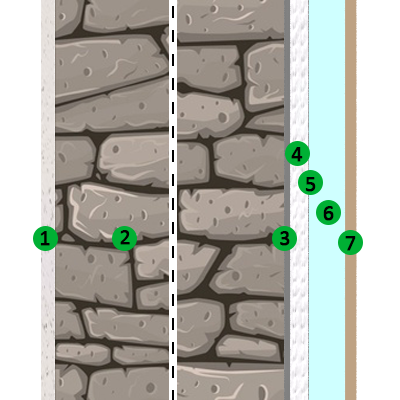

MURATURA IN PIETRA
- Intonaco interno 15 mm
- Blocco pietra 500 mm
- Adesivo
- AEROGEL A2
- Telo di protezione
- Intercapedine ventilata
- Rivestimento esterno

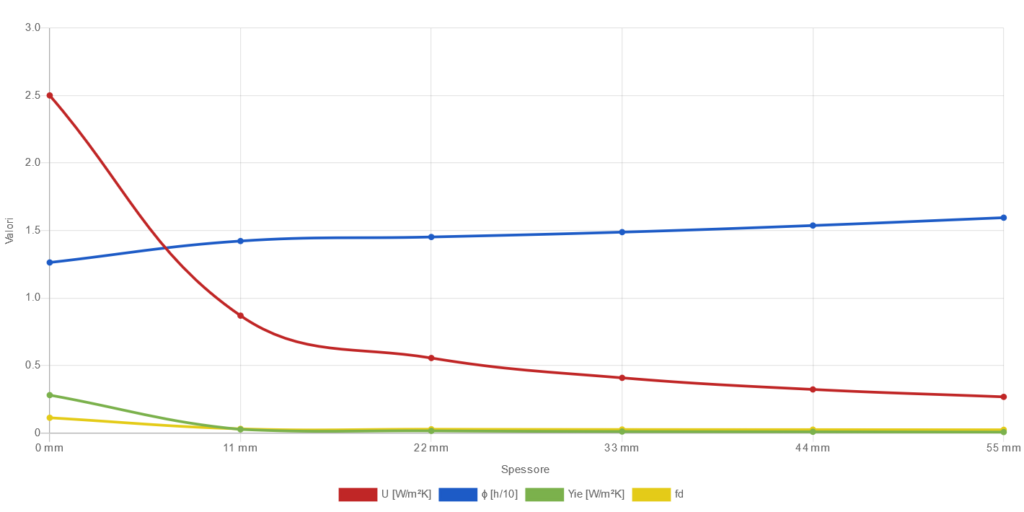

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 2,501 | 0,869 | 0,555 | 0,408 | 0,322 | 0,267 |
| Yie [W/m²K] | 0,28 | 0,026 | 0,015 | 0,01 | 0,008 | 0,006 |
| fd | 0,112 | 0,03 | 0,027 | 0,025 | 0,024 | 0,023 |
| ϕ [h] | 12h38′ | 14h13′ | 14h31′ | 14h53′ | 15h22′ | 15h57′ |
| Cip [KJ/m²K] | 78,27 | 74,87 | 74,74 | 74,69 | 74,66 | 74,64 |
* considerati i soli elementi 1, 2. Dati elaborati con software certificato.
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

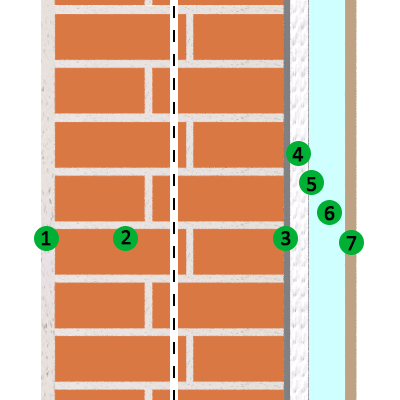

MURATURA IN LATERIZIO PIENO
- Intonaco interno 15 mm
- Laterizio pieno 380 mm
- Adesivo
- AEROGEL A2
- Telo di protezione
- Intercapedine ventilata
- Rivestimento esterno

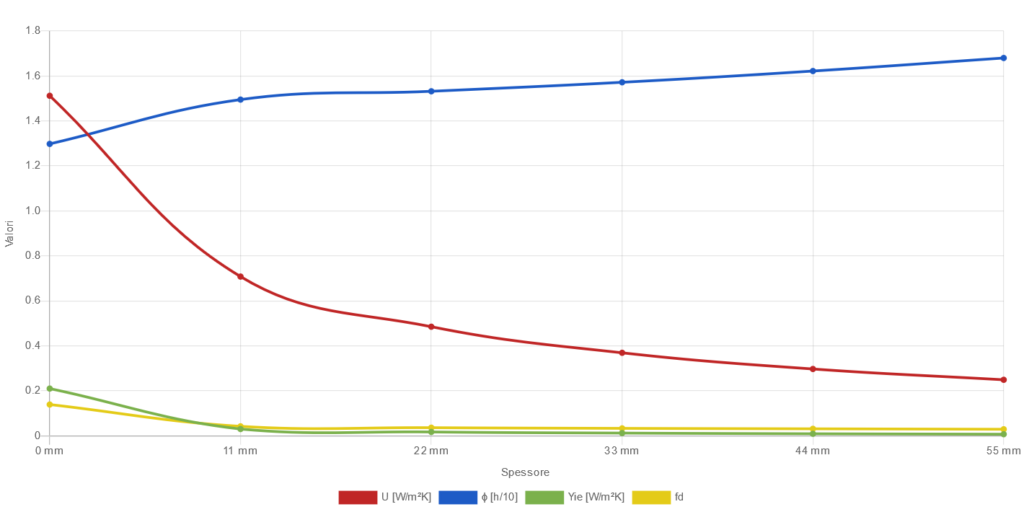

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,512 | 0,708 | 0,485 | 0,369 | 0,297 | 0,249 |
| Yie [W/m²K] | 0,21 | 0,03 | 0,017 | 0,012 | 0,009 | 0,007 |
| fd | 0,139 | 0,042 | 0,036 | 0,033 | 0,031 | 0,029 |
| ϕ [h] | 12h59′ | 14h57′ | 15h19′ | 15h43′ | 16h13′ | 16h48′ |
| Cip [KJ/m²K] | 65,84 | 63,58 | 63,48 | 63,44 | 63,42 | 63,4 |
* considerati i soli elementi 1, 2. Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna
