Coperture piane non praticabili
Impermeabilizzazione con guaina autoprotetta
SOLUZIONE 10.10
Aerogel A2

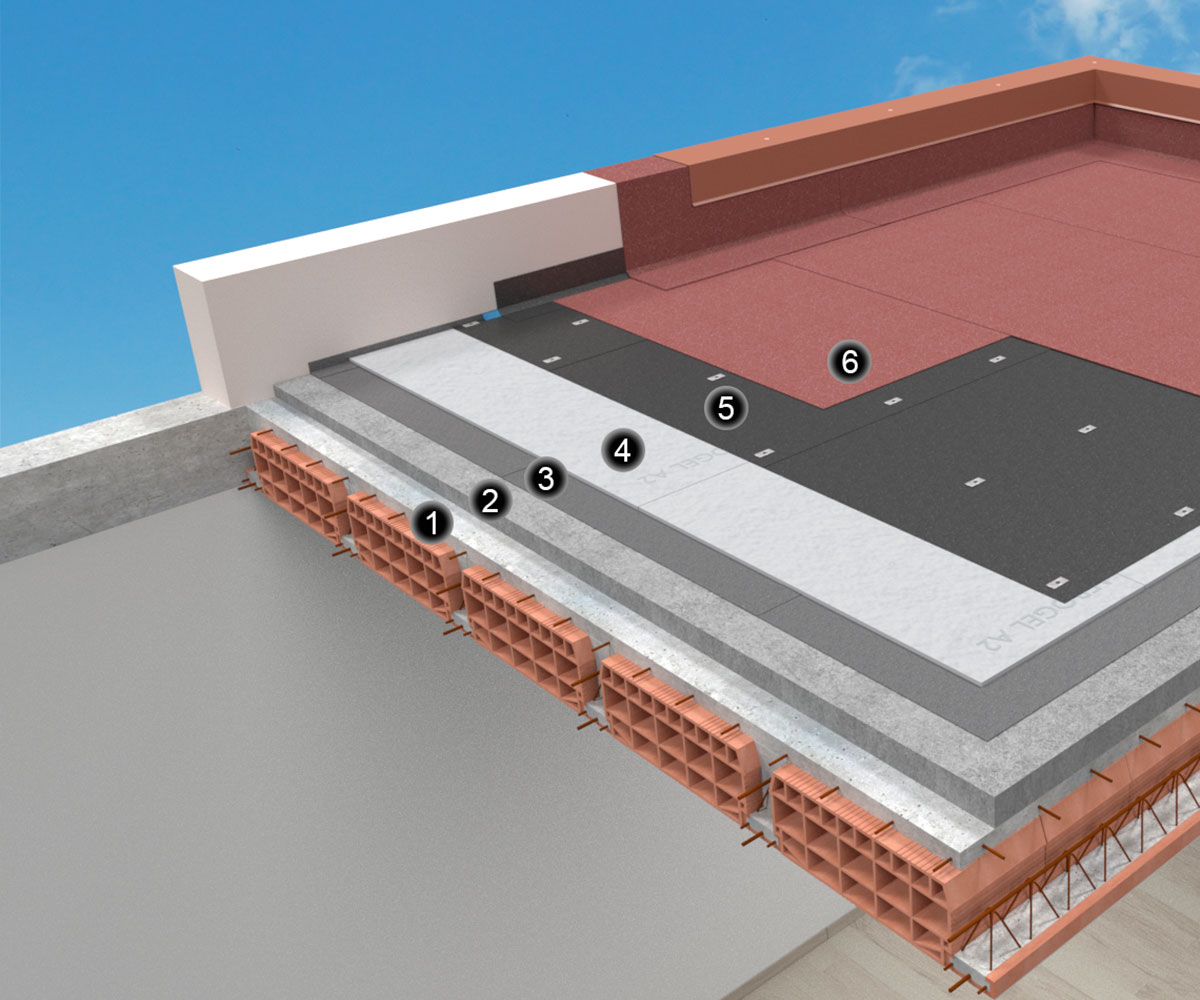

1. Solaio
2. Strato delle pendenze
3. Barriera al vapore
4. AEROGEL A2
5. Membrana bituminosa
6. Membrana bituminosa autoprotetta
Isolamento di copertura piana non praticabile con tecnica “tetto caldo” su solaio in laterocemento con pendenza non superiore al 5%. Elemento di tenuta in guaina auto protetta.
Strato isolante realizzato in AEROGEL A2 posato sopra barriera al vapore e impermeabilizzazione composta da doppio strato di guaina bituminosa di cui quello superiore autoprotetto.
L’impiego di AEROGEL A2 nelle coperture piane non praticabili consente di ridurre al minimo lo spessore totale del pacchetto garantendo la più elevata performance termica.
La stabilità e durabilità delle caratteristiche termo-fisiche e dimensionali di AEROGEL A2 è garantita anche quando l’isolante viene sottoposto alle più gravose sollecitazioni.
Per superfici estese la versione in rotolo consente maggiore rapidità di posa oltre ad una semplificazione logistica di cantiere.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL .
- Sulla membrana impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà posata una prima membrana bituminosa in indipendenza, fissata alla partizione orizzontale a mezzo di idonei tasselli con piattello di ancoraggio distribuiti su tutta la superficie in numero e posizione in funzione dell’estrazione da vento;
- al piede delle strutture verticali e lungo l’intero perimetro saranno posizionati adeguati elementi di smusso comprimibili in fibra minerale o similari;
- si procederà al raccordo della membrana bituminosa con le strutture verticali mediante strisce di guaina termosaldate in aderenza;
- sarà posata una seconda membrana bituminosa autoprotetta in totale aderenza alla prima ed a giunti sfalsati, quindi si procederà al raccordo tra membrana e strutture verticali mediante strisce di guaina autoprotetta termosaldate in aderenza.

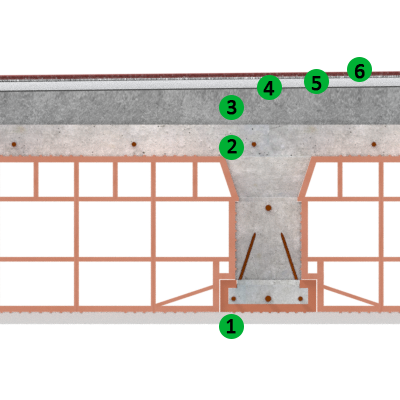

STRATIGRAFIE DI ESEMPIO
- Intonaco interno 15mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240mm
- Strato delle pendenze 60mm
- Barriera al vapore
- AEROGEL A2
- Membrana bituminosa + Membrana bituminosa autoprotetta

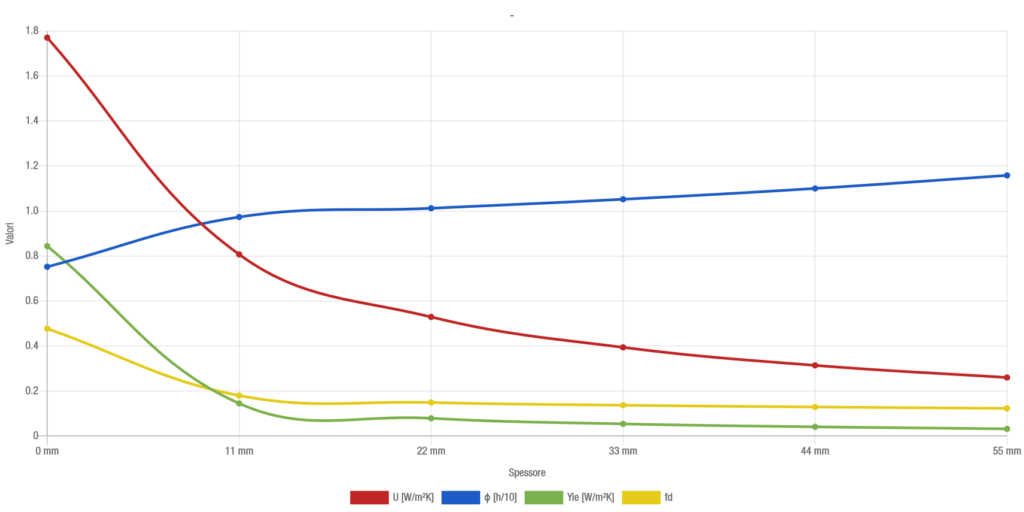

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,770 | 0,807 | 0,529 | 0,394 | 0,314 | 0,260 |
| Yie [W/m²K] | 0,844 | 0,145 | 0,079 | 0,054 | 0,041 | 0,032 |
| fd | 0,477 | 0,180 | 0,149 | 0,137 | 0,129 | 0,123 |
| ϕ [h] | 7h31′ | 9h44′ | 10h7′ | 10h31′ | 11h0′ | 11h35′ |
| Cip [KJ/m²K] | 72,06 | 64,35 | 63,38 | 63,00 | 62,78 | 62,64 |
* Escluso elementi 5 , 6 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
