Coperture piane praticabili
Impermeabilizzazione con guaina liquida
SOLUZIONE 9.04
Aerogel A2

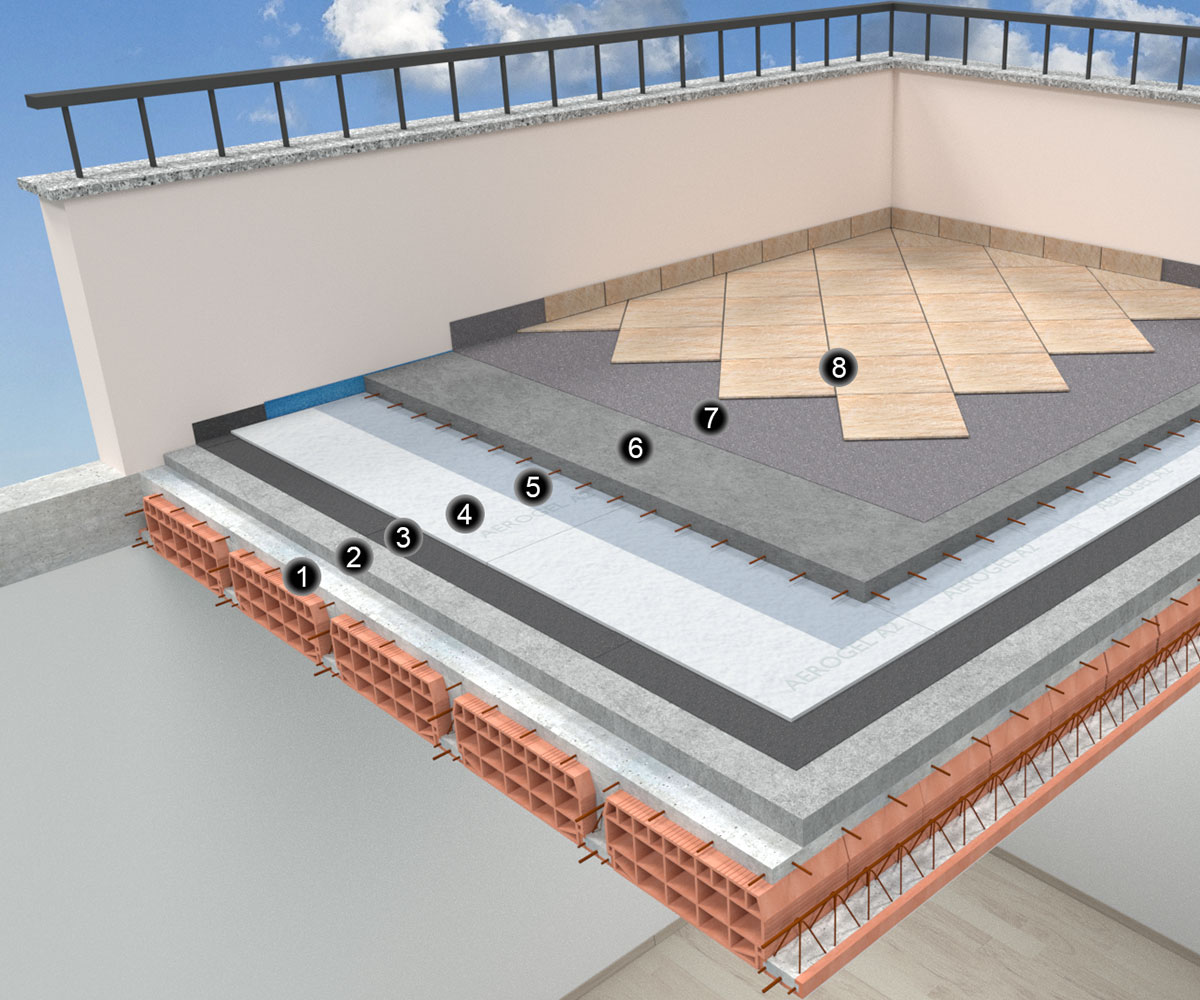

1. Solaio
2. Strato delle pendenze
3. Barriera al vapore
4. AEROGEL A2
5. Strato di separazione
6. Massetto
7. Impermeabilizzazione
8. Rivestimento
Isolamento di copertura piana praticabile eseguito su solaio in laterocemento con pendenza non superiore al 5%. Elemento di tenuta in guaina liquida.
Strato isolante realizzato in AEROGEL A2 posato sopra barriera al vapore e protetto con foglio in polietilene.
Impermeabilizzazione sopra il massetto costituita da guaina liquida o malta cementizia bicomponente elastica con interposta rete di rinforzo; finitura con rivestimento in ceramica.
L’impiego di AEROGEL A2 nelle coperture piane praticabili consente di ridurre al minimo lo spessore totale del pacchetto garantendo la più elevata performance termica.
Negli interventi di riqualificazione sarà quindi possibile mantenere invariate le quote originarie delle soglie esistenti senza compromettere la trasmittanza termica richiesta.
La stabilità e durabilità delle caratteristiche termo-fisiche e dimensionali di AEROGEL A2 è garantita anche quando l’isolante viene sottoposto alle più gravose sollecitazioni.
Per superfici estese la versione in rotolo consente maggiore rapidità di posa oltre ad una semplificazione logistica di cantiere.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco B/s1/d0 ,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sulle strutture verticali perimetrali saranno applicate fasce adesive comprimibili in polietilene espanso di altezza pari alla quota della pavimentazione finita più 20-30 mm.;
- sulla membrana impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà disteso uno strato di separazione in polietilene a protezione dell’isolante e raccordato alle fasce perimetrali, tutte le sovrapposizioni dei teli saranno sigillate con apposito nastro adesivo;
- verrà gettato in opera idoneo massetto armato di spessore non inferiore a 50 mm e comunque adeguato alla destinazione d’uso ed al tipo di rivestimento previsto;
- dopo avere atteso l’asciugatura del massetto sarà realizzato lo strato impermeabilizzante costituito da guaina liquida o malta cementizia bicomponente elastica armata ;
- In ultima battuta sarà posato il rivestimento in piastrelle.
STRATIGRAFIE DI ESEMPIO

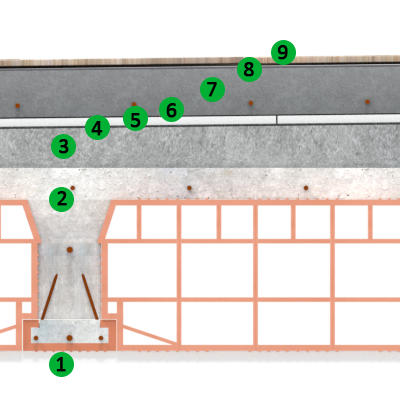

- Intonaco intradosso 15 mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Strato delle pendenze 60 mm
- Barriera al vapore
- AEROGEL A2
- Strato di separazione
- Massetto 50 mm
- Impermeabilizzazione
- Rivestimento piastrelle 10 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | |
|---|---|---|---|---|
| U [W/m²K] | 1,614 | 0,780 | 0,518 | 0,387 |
| Yie [W/m²K] | 0,548 | 0,121 | 0,067 | 0,046 |
| fd | 0,340 | 0,155 | 0,129 | 0,118 |
| ϕ [h] | 9h31′ | 11h51′ | 12h19′ | 12h45′ |
| Cip [KJ/m²K] | 69,97 | 63,87 | 63,07 | 62,75 |
* esclusi gli elementi 5, 8 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
