Coperture piane praticabili

Impermeabilizzazione con guaina sintetica

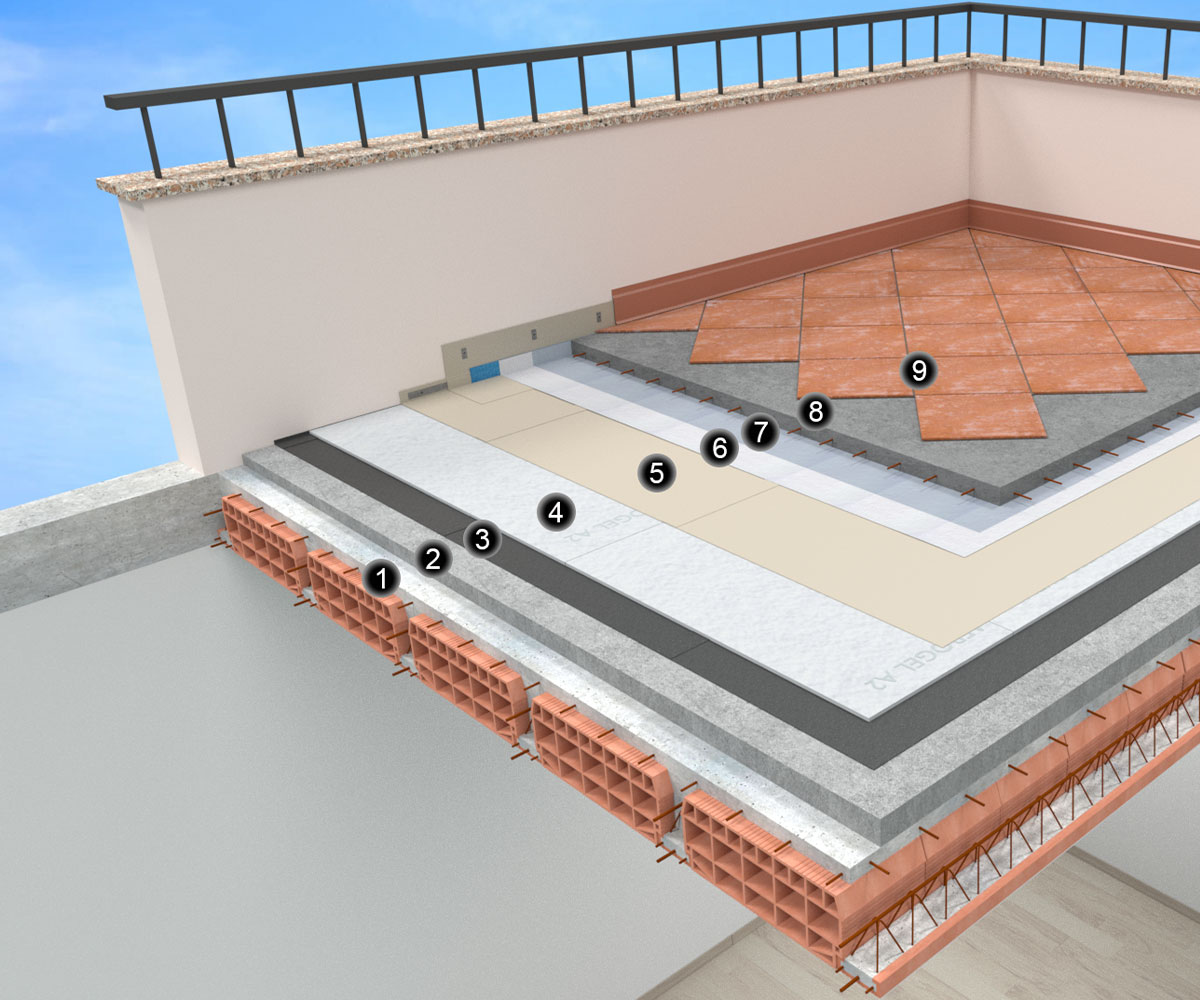

SOLUZIONE 9.17

Aerogel A2

1. Solaio

2. Strato delle pendenze

3. Barriera al vapore

4. AEROGEL A2

5. Manto sintetico in PVC/TPO

6. Strato di protezione

7. Strato di separazione

8. Massetto

9. Rivestimento

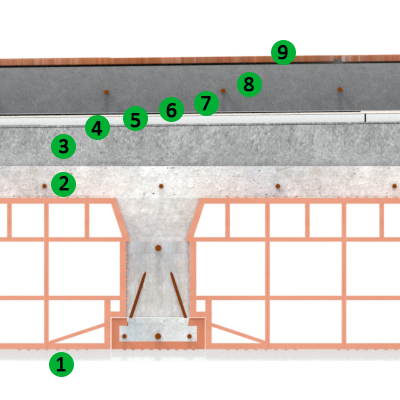

STRATIGRAFIE DI ESEMPIO

Applicazione in coperture piane, impermeabilizzazione con guaine sintetica

  1. Intonaco intradosso 15 mm
  2. Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
  3. Strato delle pendenze 60 mm
  4. Barriera al vapore
  5. AEROGEL A2
  6. Manto sintetico in PVC/TPO
  7. Strato di protezione TNT + elemento di separazione in LDPE
  8. Massetto 50 mm
  9. Rivestimento piastrelle 10 mm

Parametri caratteristici in funzione dello spessore AEROGEL A2

senza isolante*11 mm22 mm33 mm
U [W/m²K]1,6140,7810,5180,388
Yie [W/m²K]0,5480,1240,0680,047
fd0,3400,1580,1320,121
ϕ [h]9h31′11h39′12h6′12h32′
Cip [KJ/m²K]69,9763,9463,1162,78

* esclusi gli elementi 5, 6 . Dati elaborati con software certificato

Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna

Applicazione in coperture piane: impermeabilizzazione con guaina sintetica - grafico

Le informazioni, le immagini, i disegni, gli schemi e le descrizioni, sia tecniche sia generali, qui esposti sono da intendersi come esempi generici; le informazioni di dettaglio sono puramente indicative e rappresentano schematicamente il funzionamento base di sistemi e prodotti. Non si fa riferimento alle dimensioni esatte dei materiali. L’applicabilità e la compatibilità dei prodotti devono essere verificate di volta in volta in relazione al singolo progetto di costruzione dal tecnico applicatore o dal cliente sotto la loro responsabilità. Le rappresentazioni di prodotti adiacenti sono indicate solo in modo schematico. Tutte le prescrizioni e le informazioni indicate devono essere adattate alle specifiche condizioni e non devono essere intese come pianificazione del lavoro o come progettazione di dettaglio o istruzioni di montaggio. È necessario attenersi alle prescrizioni e alle informazioni tecniche relative ai singoli prodotti riportate nelle relative schede tecniche e/o omologazioni. La pubblicazione di una nuova versione annulla la validità della precedente.
