Partizioni Verticali
Isolamento a cappotto
SOLUZIONE 6.10
Aerogel A2

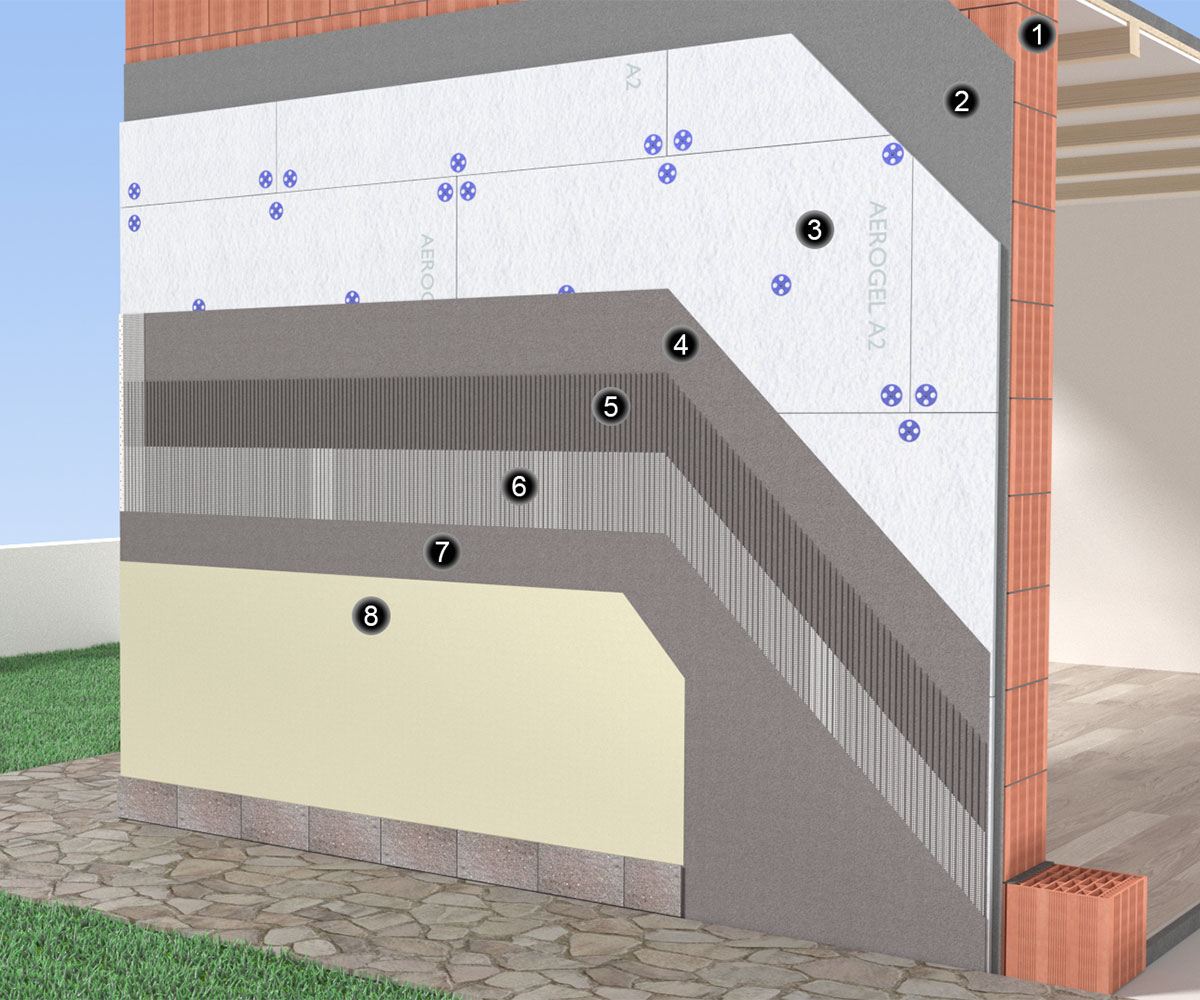

1. Parete perimetrale
2. Adesivo
3. AEROGEL A2
4. Livellatura
5. Rasatura
6. Rete di armatura
7. Lisciatura
8. Finitura
AEROGEL A2 viene installato sulla superficie esterna della parete perimetrale.
I pannelli vengono fissati al supporto murario mediante incollaggio e successiva tassellatura, quindi rivestiti con uno strato di rasatura con interposta rete di armatura.
Finitura con idoneo tonachino minerale a spessore.
Il rivestimento esterno realizzato con AEROGEL A2 rappresenta la soluzione più avanzata ed efficiente qualora si desideri o vi sia la necessità di contenere al massimo lo spessore del pacchetto isolante, consentendo l’applicazione ove normalmente preclusa.
E’ il caso della riqualificazione di edifici siti in centri storici o sottoposti a vincoli architettonici, o i cui elementi in rilievo, le sporgenze e lo spazio a disposizione siano incompatibili con gli spessori degli isolanti tradizionali.
Attraverso l’installazione di AEROGEL A2 all’esterno è possibile sfruttare in modo efficace l’inerzia termica del tamponamento migliorando il comfort abitativo.
Il rivestimento esterno consente inoltre la pressoché totale correzione dei ponti termici.
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco B/s1/d0 ,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità per la progettazione e messa in opera dovranno essere conformi agli standard attualmente in uso e condotte secondo la UNI/TR 11715 “Isolanti termici per l’edilizia – Progettazione e messa in opera dei sistemi isolanti termici per l’esterno (ETICS)”.
- Al supporto murario che dovrà presentarsi solido, asciutto, planare ed in generale idoneo all’applicazione, saranno incollati con tecnica “a doppia spalmatura” i pannelli AEROGEL A2 utilizzando adesivi cementizi, fibrati, non alleggeriti, specifici per ETICS ;
- Dopo avere atteso la completa asciugatura dell’adesivo saranno inseriti idonei tasselli ad espansione in ragione di 6-8 pezzi/m2, e comunque in funzione dell’altezza dell’edificio, della sua esposizione e collocazione geografica ;
- Sarà realizzata una prima rasatura di livellatura con rasante fibrato, non alleggerito, traspirante, specifico per ETICS da applicarsi con spatola liscia in uno spessore di ca. 2-3 mm ;
- Attesa la completa asciugatura della mano di livellatura, saranno applicati su tutti gli spigoli e aperture del fabbricato idonei paraspigoli in PVC o alluminio con rete preaccoppiata in fibra di vetro e installato ogni altro profilo,raccordo o giunto necessario in funzione delle specificità dell’intervento ;
- Si procederà ad applicare il rasante con spatola dentata da 10mm sul quale andrà posizionata una rete di armatura in fibra di vetro con appretto antialcalino specifica per ETICS ;
- Attesa la completa asciugatura sarà applicata una terza ed ultima mano di rasante a totale copertura della rete di armatura ed al fine di eliminare ogni imperfezione ;
- Dopo la completa asciugatura dell’intonaco sarà applicata una mano di fondo pigmentato e quindi un rivestimento a spessore colorato tipo tonachino minerale traspirante .
STRATIGRAFIE DI ESEMPIO

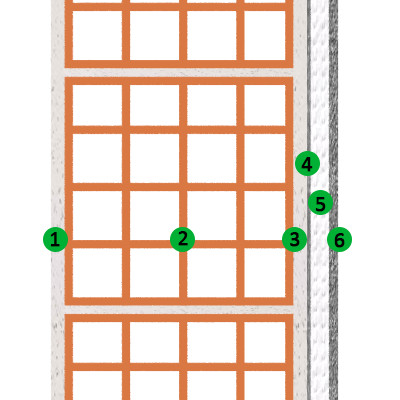

MURATURA IN LATERIZIO FORATO
- Intonaco interno 15 mm
- Blocco forato 250 mm
- Intonaco esterno 15 mm
- Adesivo
- AEROGEL A2
- Intonaco di fondo + finitura

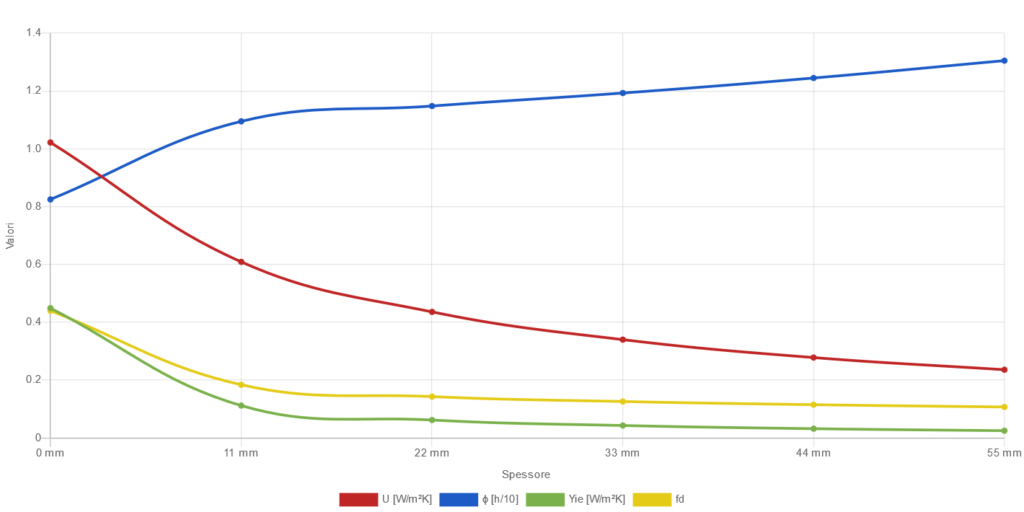

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,022 | 0,609 | 0,436 | 0,340 | 0,278 | 0,236 |
| Yie [W/m²K] | 0,449 | 0,112 | 0,062 | 0,043 | 0,032 | 0,025 |
| fd | 0,44 | 0,184 | 0,143 | 0,126 | 0,115 | 0,107 |
| ϕ [h] | 8h15′ | 10h57′ | 11h29′ | 11h56′ | 12h27′ | 13h3′ |
| Cip [KJ/m²K] | 52,65 | 48,07 | 47,31 | 47,01 | 46,84 | 46,72 |
* considerati i soli elementi 1, 2 e 3 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

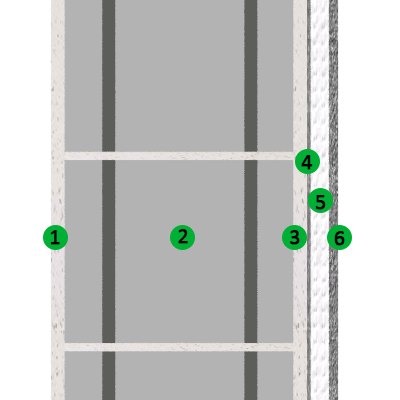

MURATURA IN CALCESTRUZZO
- Intonaco interno 15 mm
- Blocco CLS forato 250 mm
- Intonaco esterno 15 mm
- Adesivo
- AEROGEL A2
- Intonaco di fondo + finitura

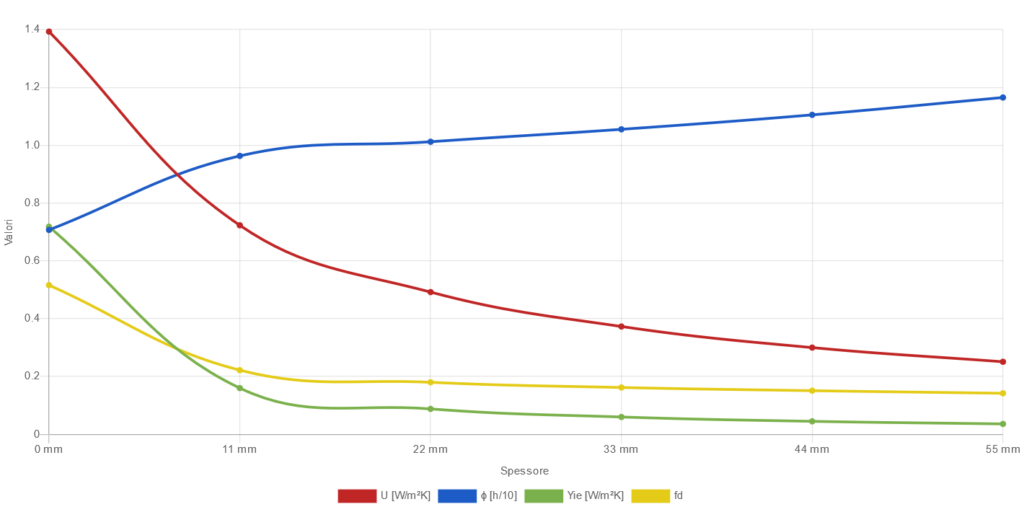

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,393 | 0,723 | 0,492 | 0,373 | 0,3 | 0,251 |
| Yie [W/m²K] | 0,718 | 0,16 | 0,088 | 0,06 | 0,045 | 0,036 |
| fd | 0,516 | 0,222 | 0,18 | 0,162 | 0,151 | 0,142 |
| ϕ [h] | 7h4′ | 9h38′ | 10h7′ | 10h33′ | 11h3′ | 11h39′ |
| Cip [KJ/m²K] | 58,58 | 53,26 | 52,19 | 51,76 | 51,52 | 51,35 |
* considerati i soli elementi 1, 2 e 3 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

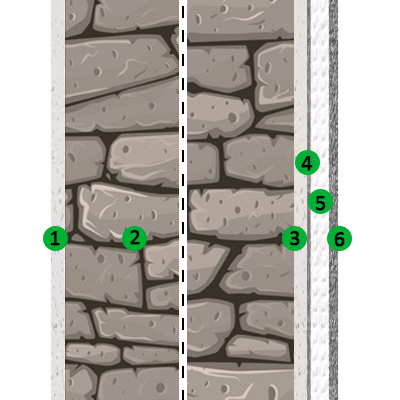

MURATURA IN PIETRA
- Intonaco interno 15 mm
- Blocchi pietra 500 mm
- Intonaco esterno 15 mm
- Adesivo
- AEROGEL A2
- Intonaco di fondo + finitura

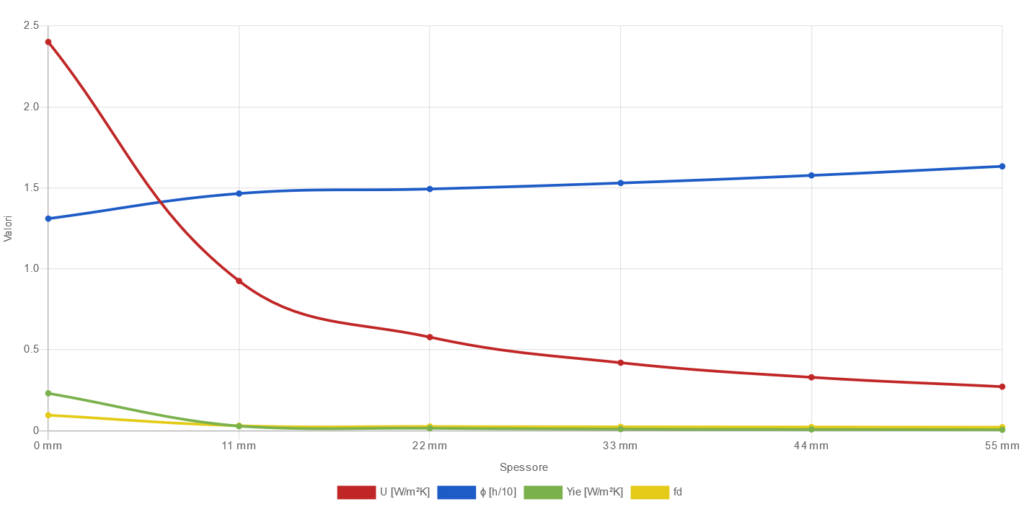

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 2,401 | 0,925 | 0,578 | 0,420 | 0,330 | 0,272 |
| Yie [W/m²K] | 0,231 | 0,028 | 0,015 | 0,010 | 0,008 | 0,006 |
| fd | 0,096 | 0,031 | 0,026 | 0,024 | 0,023 | 0,022 |
| ϕ [h] | 13h6′ | 14h39′ | 14h56′ | 15h18′ | 15h46′ | 16h20′ |
| Cip [KJ/m²K] | 77,48 | 74,87 | 74,74 | 74,69 | 74,66 | 74,64 |
* considerati i soli elementi 1, 2 e 3 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

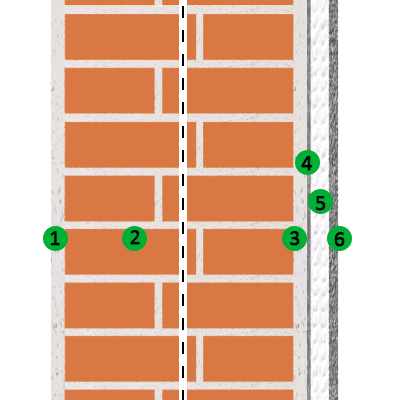

MURATURA IN LATERIZIO PIENO
- Intonaco interno 15 mm
- Laterizio pieno 380 mm
- Intonaco esterno 15 mm
- Adesivo
- AEROGEL A2
- Intonaco di fondo + finitura

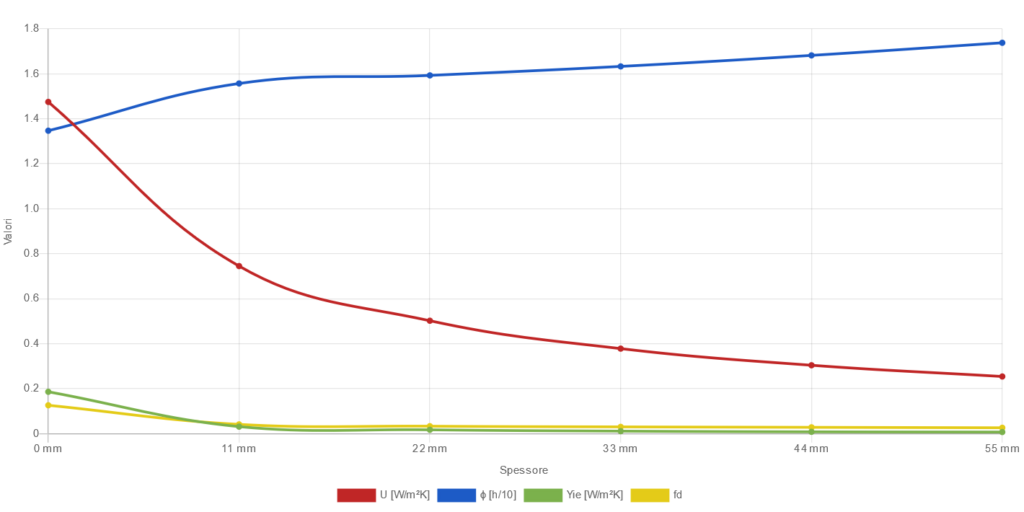

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,475 | 0,745 | 0,502 | 0,378 | 0,304 | 0,254 |
| Yie [W/m²K] | 0,186 | 0,031 | 0,017 | 0,011 | 0,008 | 0,007 |
| fd | 0,126 | 0,041 | 0,033 | 0,03 | 0,028 | 0,026 |
| ϕ [h] | 13h28′ | 15h34′ | 15h56′ | 16h20′ | 16h49′ | 17h23′ |
| Cip [KJ/m²K] | 65,36 | 63,54 | 63,46 | 63,43 | 63,41 | 63,4 |
* considerati i soli elementi 1, 2 e 3 . Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna
Le informazioni, le immagini, i disegni, gli schemi e le descrizioni, sia tecniche sia generali, qui esposti sono da intendersi come esempi generici; le informazioni di dettaglio sono puramente indicative e rappresentano schematicamente il funzionamento base di sistemi e prodotti. Non si fa riferimento alle dimensioni esatte dei materiali. L’applicabilità e la compatibilità dei prodotti devono essere verificate di volta in volta in relazione al singolo progetto di costruzione dal tecnico applicatore o dal cliente sotto la loro responsabilità. Le rappresentazioni di prodotti adiacenti sono indicate solo in modo schematico. Tutte le prescrizioni e le informazioni indicate devono essere adattate alle specifiche condizioni e non devono essere intese come pianificazione del lavoro o come progettazione di dettaglio o istruzioni di montaggio. È necessario attenersi alle prescrizioni e alle informazioni tecniche relative ai singoli prodotti riportate nelle relative schede tecniche e/o omologazioni. La pubblicazione di una nuova versione annulla la validità della precedente.
