Intradosso coperture
Isolamento fra le travi
SOLUZIONE 15.60
Aerogel A2

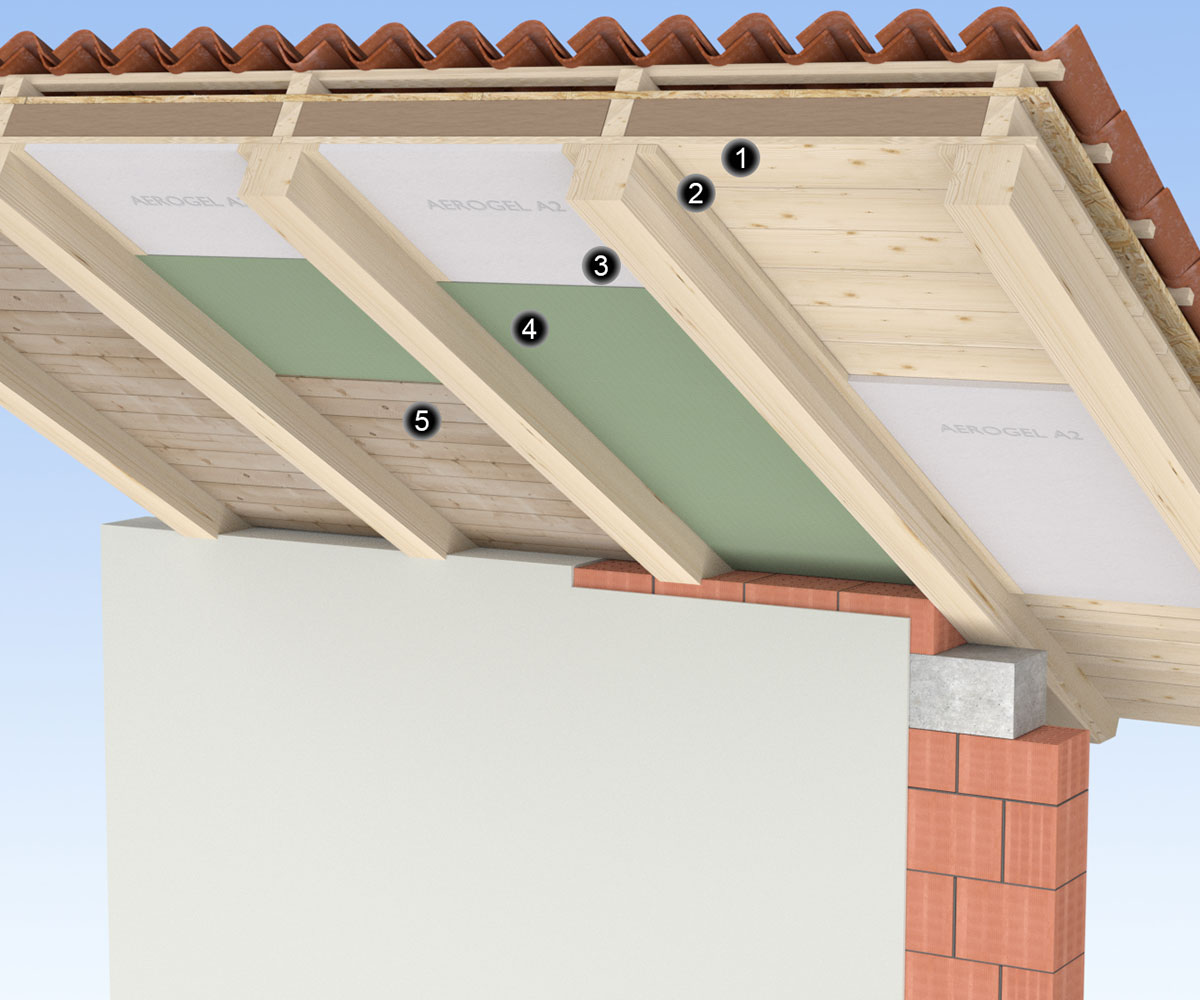

1. Assito
2. Struttura di supporto
3. AEROGEL A2
4. Freno/Barriera al vapore
5. Rivestimento interno
Isolamento interno di copertura in legno a falde eseguito con pannelli AEROGEL A2 ; rivestimento costituito da perline fissate a struttura di supporto, ancorata alle travi, con interposta barriera/ freno al vapore.
La soluzione risulta particolarmente vantaggiosa nel rifacimento delle coperture esistenti quando non si voglia o non sia possibile intervenire esternamente.
AEROGEL A2 consente infatti di ridurre al minimo l’ingombro del pacchetto isolante garantendo la più elevata performance termica conservando i tratti architettonici e caratteristici delle coperture con legno a vista.
In uno spessore di soli 22 mm AEROGEL A2 può ridurre di oltre il 30% la trasmittanza termica ed aumentare di 3,4 ore lo sfasamento di una copertura normalmente isolata.
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Adeguata struttura lignea di supporto ,adatta al carico previsto e conforme al progetto , sarà ancorata alle travi esistenti mediante idonee viti da legno;
- AEROGEL A2 sarà posizionato tra i listelli costituenti la struttura e fissato meccanicamente all’assito sottostante mediante chiodatura , graffatura o impiegando viti da legno di opportuna lunghezza con disco ferma-isolante ; qualora lo spessore dell’assito non consentisse il fissaggio meccanico si procederà con incollaggio utilizzando adesivi compatibili ;
- una barriera o freno al vapore , secondo quanto previsto , saranno posati sopra la struttura di supporto seguendo le indicazioni del produttore con particolare riguardo alla sigillatura dei punti di giunzione e di fissaggio;
- in ultimo verrà installato il rivestimento composto da perline di legno fissate alla struttura mediante ancoraggio meccanico.

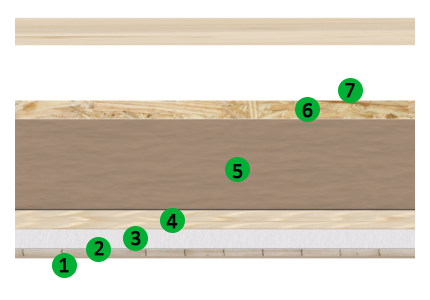

STRATIGRAFIE DI ESEMPIO
- Perlina 10 mm
- Barriera al vapore
- AEROGEL A2
- Assito 20 mm
- Fibra di legno 100 mm
- Pannello OSB 20 mm
- Impermeabilizzazione
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 0,327 | 0,265 | 0,226 | 0,197 | 0,175 | 0,157 |
| Yie [W/m²K] | 0,218 | 0,107 | 0,068 | 0,048 | 0,037 | 0,029 |
| fd | 0,668 | 0,403 | 0,300 | 0,246 | 0,211 | 0,185 |
| ϕ [h] | 6h23′ | 8h56′ | 9h47′ | 10h27′ | 11h5′ | 11h46′ |
| Cip [KJ/m²K] | 26,80 | 19,52 | 15,25 | 13,76 | 13,29 | 13,23 |
*Esclusi gli elementi 1,2 e 3 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
