Partizioni verticali
Isolamento in intercapedine
SOLUZIONE 5.11

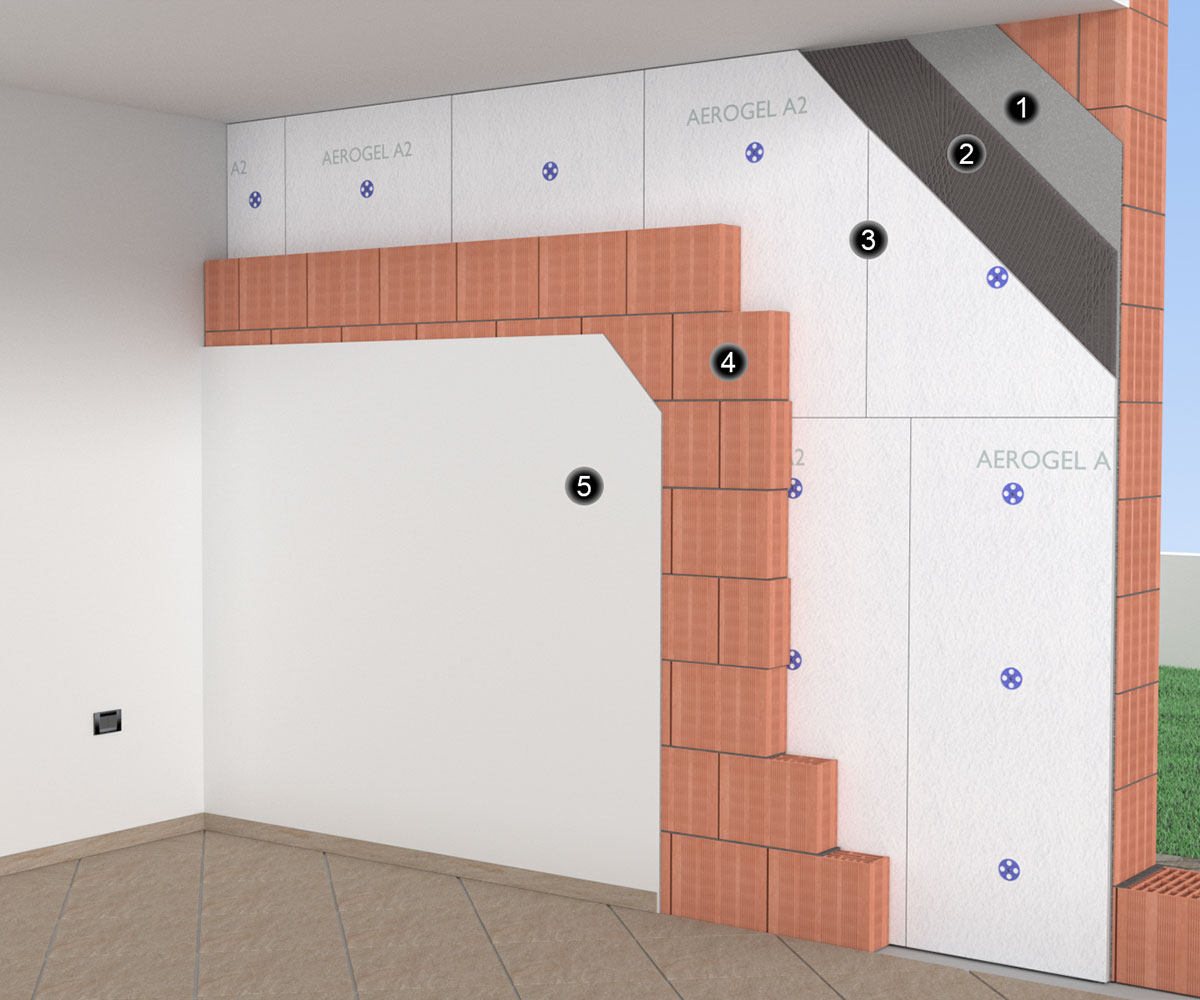

Aerogel A2
1. Parete perimetrale
2. Adesivo
3. AEROGEL A2
4. Controparete interna
5. Intonaco e finitura

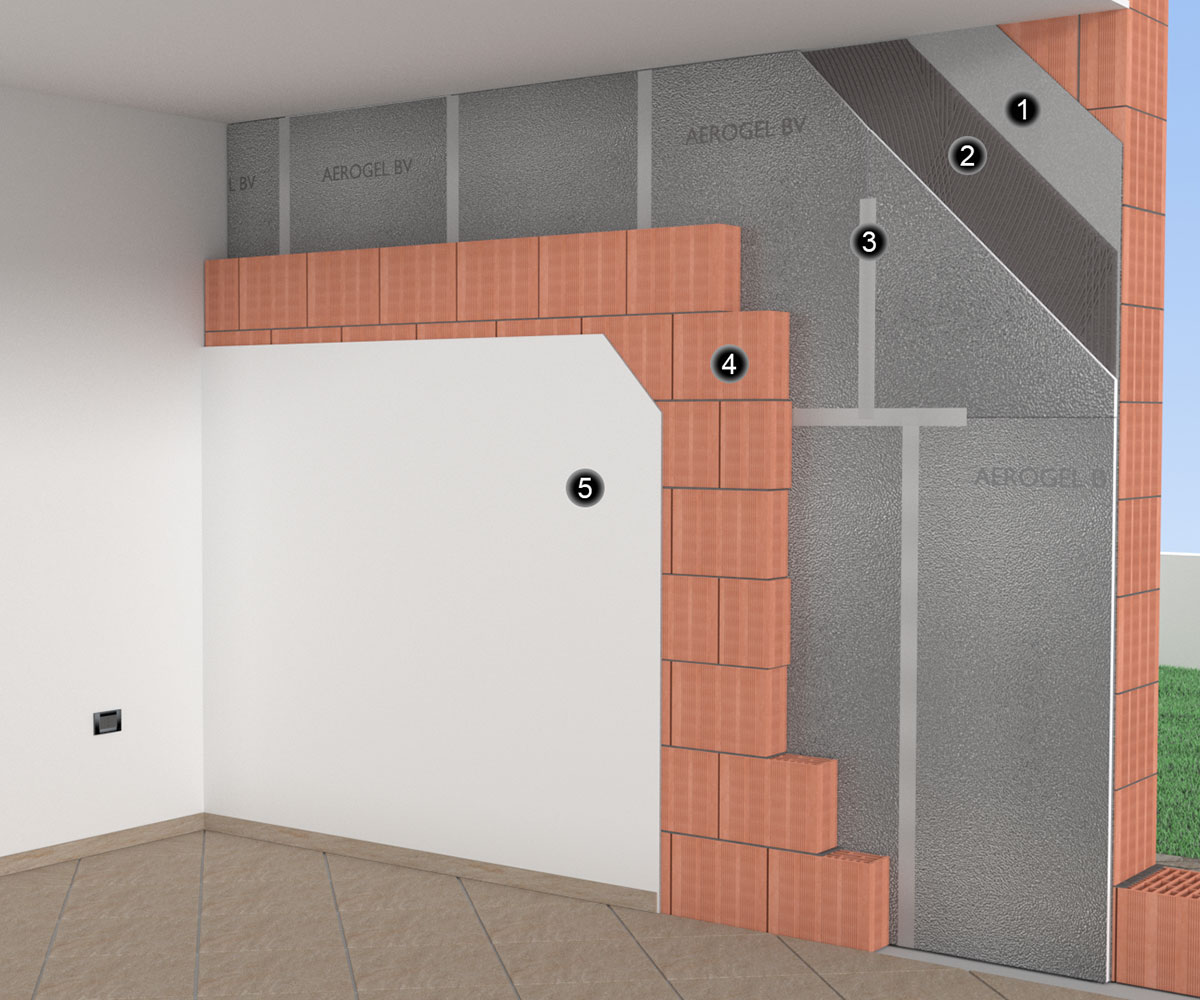

Aerogel BV
1. Parete perimetrale
2. Adesivo
3. AEROGEL BV
4. Controparete interna
5. Intonaco e finitura
Il pannello isolante viene posizionato nell’intercapedine tra la parete perimetrale esterna e la controparete interna.
La soluzione viene adottata frequentemente nell’ambito della riqualificazione dell’esistente quando non si desideri o non si possa intervenire con rivestimenti isolanti esterni.
L’intervento può essere eseguito utilizzando AEROGEL A2, AEROGEL BV o AEROGEL A2 con freno o barriera vapore posate separatamente.
L’utilizzo in intercapedine di AEROGEL A2 o AEROGEL BV coniuga elevata prestazione termica e riduzione dello spessore dell’intera partizione salvaguardando gli spazi interni.
Nell’ambito dell’edilizia residenziale tale soluzione risulta essere la migliore per comfort e benessere degli occupanti.
Infatti la controparete interna in laterizio garantirà buona massa areica e di conseguenza capacità termica, mentre l’isolante basse trasmittanze con spessori ridotti.
AEROGEL A2
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco B/s1/d0 ,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
AEROGEL BV
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio con barriera al vapore multistrato PE-AL-PE “AEROGEL BV” di spessore nominale …………. mm[1] e dimensioni 740×740 mm in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco componente isolante B/s1/d0,
- componente barriera vapore E,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 4,5×106 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL. La necessità della messa in opera di barriere o freni al vapore deve essere valutata sulla base delle caratteristiche della partizione e delle condizioni termo igrometriche a contorno.
- Il supporto murario dovrà presentarsi solido, asciutto, planare ed in generale idoneo all’applicazione del sistema ;
- I pannelli AEROGEL A2 saranno incollati utilizzando adesivi cementizi fibrati, non alleggeriti e/o fissati meccanicamente mediante tasselli a chiodo per isolanti ;
- I pannelli AEROGEL BV saranno incollati utilizzando adesivi cementizi fibrati, non alleggeriti ; le giunzioni orizzontali e verticali ed eventuali lesioni della barriera al vapore saranno sigillate con nastro adesivo in alluminio ;
- su una fascia desolidarizzante sarà realizzato il paramento interno in laterizio forato o altro elemento da muratura ;
- in ultima battuta sarà realizzato l’intonaco interno ed il ciclo di finitura prevista.
STRATIGRAFIE DI ESEMPIO

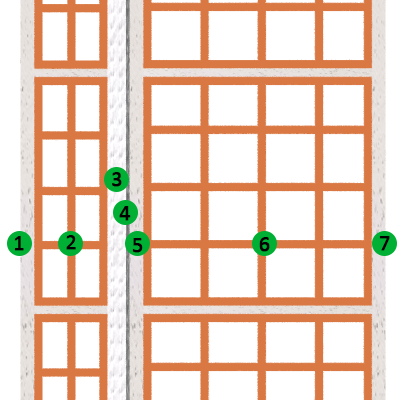

MURATURA IN LATERIZIO FORATO
- Intonaco e finitura 15 mm
- Laterizio forato 80 mm
- AEROGEL A2 / AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Blocco forato 250 mm
- Intonaco esterno 15 mm

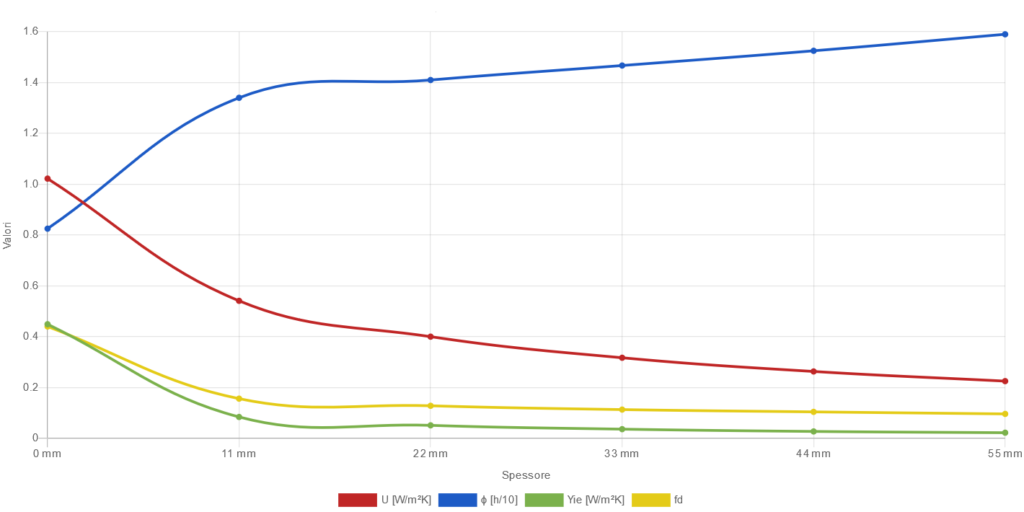

Parametri caratteristici in funzione dello spessore AEROGEL A2 / AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,022 | 0,541 | 0,4 | 0,317 | 0,263 | 0,225 |
| Yie [W/m²K] | 0,449 | 0,084 | 0,051 | 0,036 | 0,027 | 0,022 |
| fd | 0,44 | 0,156 | 0,128 | 0,113 | 0,104 | 0,096 |
| ϕ [h] | 8h 15′ | 13h 24′ | 14h 6′ | 14h 40′ | 15h 15′ | 15h 54′ |
| Cip [KJ/m²K] | 52,65 | 50,72 | 52,01 | 52,75 | 53,17 | 53,41 |
Simbologia:
U = Trasmittanza termica
* considerati i soli elementi 5, 6, 7. Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

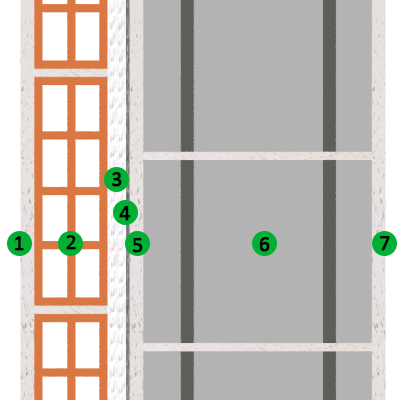

MURATURA IN CALCESTRUZZO
- Intonaco e finitura 15 mm
- Laterizio forato 80 mm
- AEROGEL A2 / AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Blocco cls forato 250 mm
- Intonaco esterno 15 mm

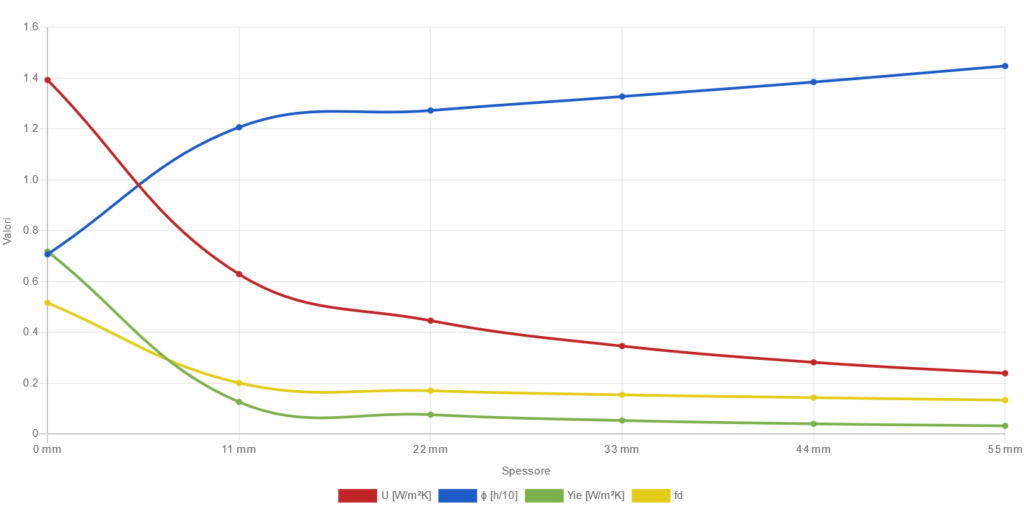

Parametri caratteristici in funzione dello spessore AEROGEL A2 / AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,393 | 0,629 | 0,446 | 0,346 | 0,282 | 0,239 |
| Yie [W/m²K] | 0,718 | 0,126 | 0,076 | 0,053 | 0,04 | 0,032 |
| fd | 0,516 | 0,201 | 0,17 | 0,154 | 0,143 | 0,133 |
| ϕ [h] | 7h 4′ | 12h 4′ | 12h 44′ | 13h 17′ | 13h 51′ | 14h 29′ |
| Cip [KJ/m²K] | 58,58 | 51,31 | 52,4 | 53,02 | 53,36 | 53,55 |
Simbologia:
U = Trasmittanza termica
* considerati i soli elementi 5, 6, 7. Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

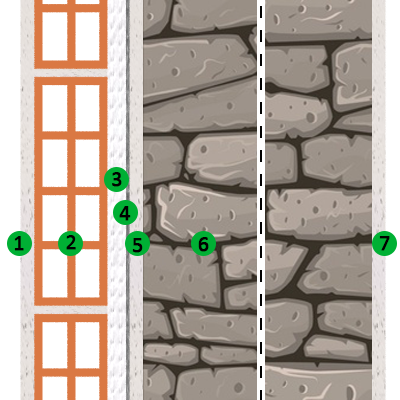

MURATURA IN PIETRA
- Intonaco e finitura 15 mm
- Laterizio forato 80 mm
- AEROGEL A2 / AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Blocchi in pietra 500 mm
- Intonaco esterno 15 mm

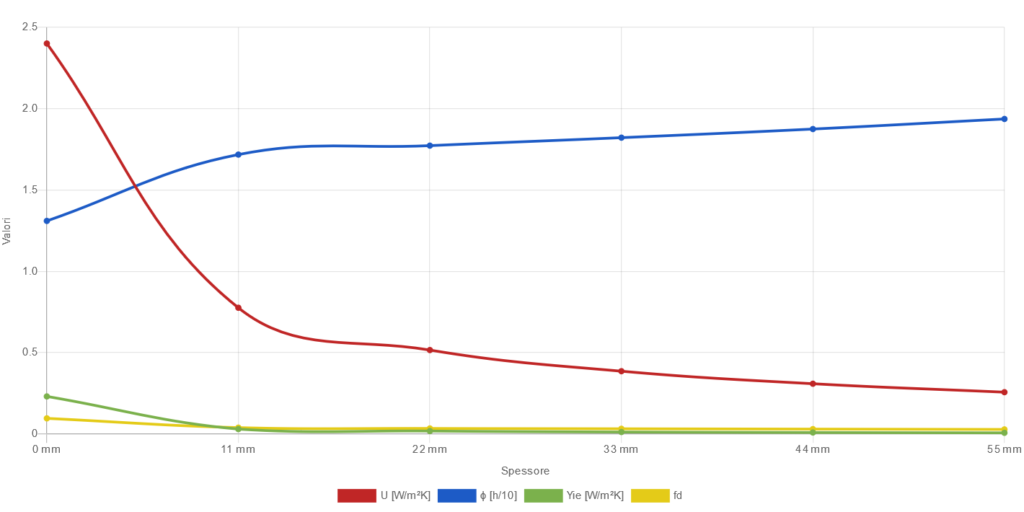

Parametri caratteristici in funzione dello spessore AEROGEL A2 / AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 2,401 | 0,776 | 0,516 | 0,386 | 0,309 | 0,257 |
| Yie [W/m²K] | 0,231 | 0,03 | 0,018 | 0,012 | 0,009 | 0,007 |
| fd | 0,096 | 0,039 | 0,034 | 0,032 | 0,03 | 0,028 |
| ϕ [h] | 13h 6′ | 17h 11′ | 17h 44′ | 18h 13′ | 18h 45′ | 19h 22′ |
| Cip [KJ/m²K] | 77,48 | 49,11 | 51,4 | 52,46 | 53,04 | 53,37 |
Simbologia:
U = Trasmittanza termica
* considerati i soli elementi 5, 6, 7. Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna

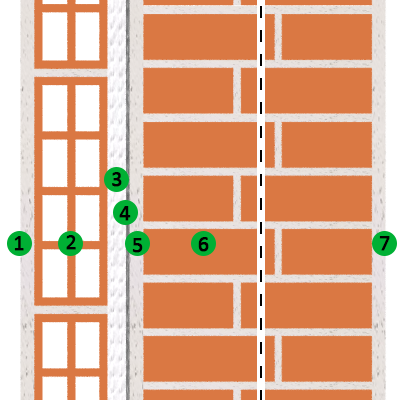

MURATURA IN LATERIZIO PIENO
- Intonaco e finitura 15 mm
- Laterizio forato 80 mm
- AEROGEL A2 / AEROGEL BV
- Adesivo
- Intonaco interno 15 mm
- Laterizio pieno 380 mm
- Intonaco esterno 15 mm

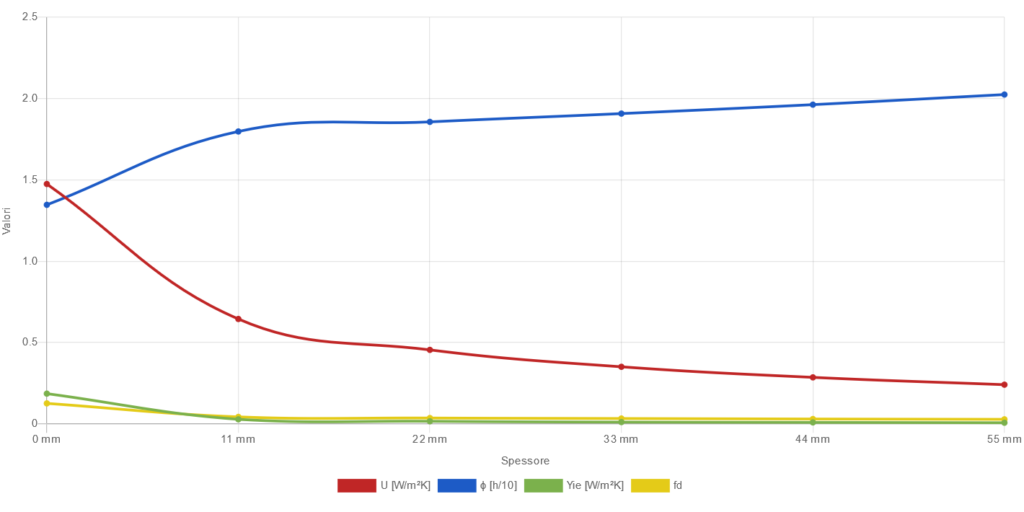

Parametri caratteristici in funzione dello spessore AEROGEL A2 / AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,475 | 0,645 | 0,455 | 0,351 | 0,286 | 0,241 |
| Yie [W/m²K] | 0,186 | 0,028 | 0,016 | 0,011 | 0,009 | 0,007 |
| fd | 0,126 | 0,043 | 0,036 | 0,033 | 0,030 | 0,028 |
| ϕ [h] | 13h 28′ | 17h 59′ | 18h 34′ | 19h 5′ | 19h 38′ | 20h 15′ |
| Cip [KJ/m²K] | 65,36 | 49,34 | 51,46 | 52,48 | 53,04 | 53,37 |
Simbologia:
U = Trasmittanza termica
* considerati i soli elementi 5, 6, 7. Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna
