Partizioni orizzontali
Massetto a secco
SOLUZIONE 7.20
Aerogel A2f

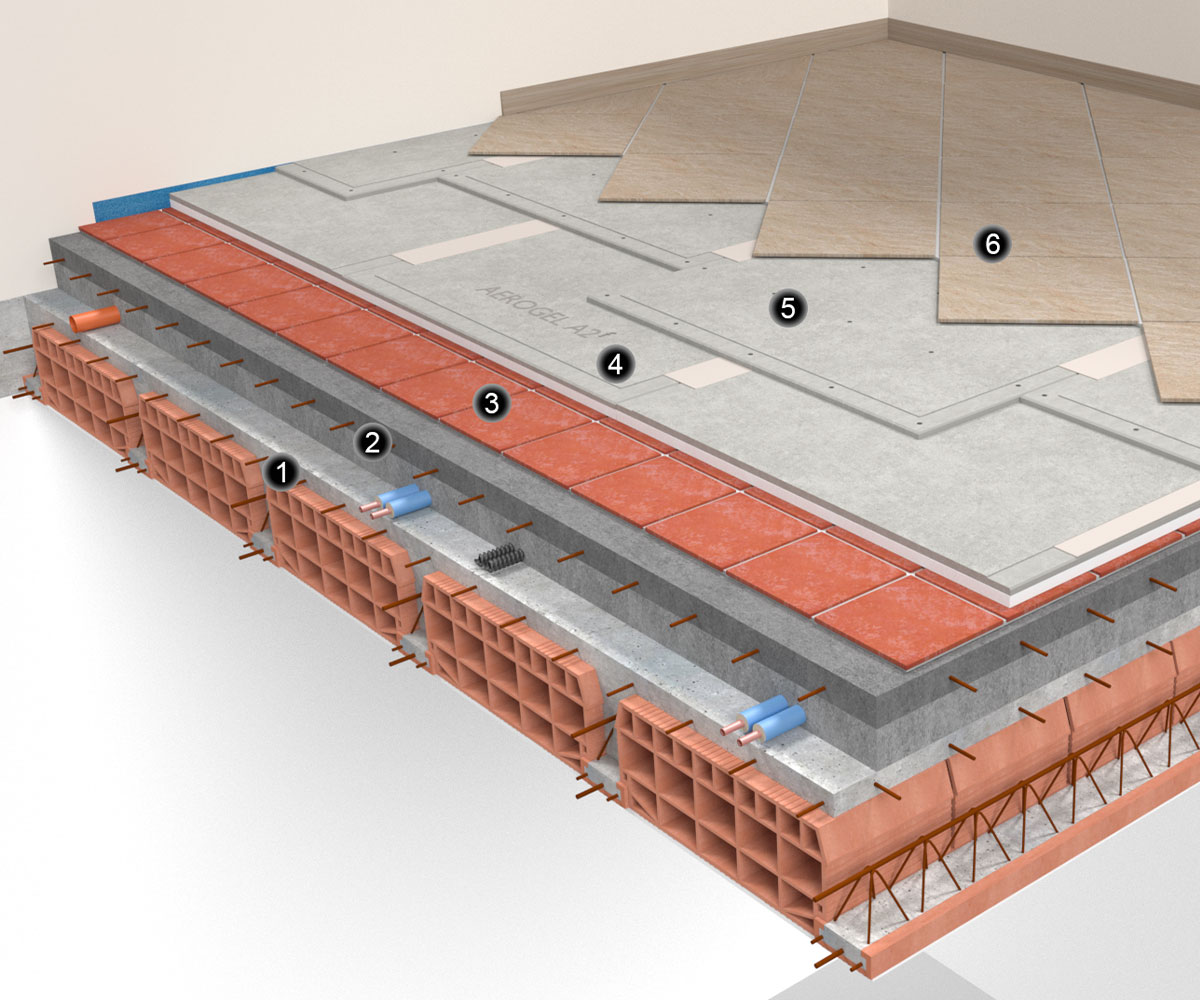

1. Solaio
2. Strato di livellamento e/o massetto
3. Pavimentazione esistente
4. AEROGEL A2f
5. Lastra in fibrogesso
6. Rivestimento
Isolamento interno di partizioni orizzontali confinanti con l’esterno, con ambienti non climatizzati, o controterra, realizzato con AEROGEL A2f posato su massetto o pavimentazione esistente. Sistema a secco realizzato mediante sovrapposizione con lastra in fibrogesso. Finitura superficiale in ceramica, legno o altro rivestimento.
Il massetto a secco costituito da pannello AEROGEL A2f rivestito con lastra in fibrogesso consente di realizzare pavimentazioni di elevata qualità in maniera semplice e razionale, riducendo al minimo lo spessore del pacchetto.
Rispetto al tradizionale massetto umido la soluzione a secco offre numerosi benefici, tra questi :
-rappresenta un sistema più leggero, pur mantenendo elevata resistenza ai carichi
-consente una più rapida posa e messa in esercizio, una volta posate le lastre sono subito calpestabili e pronte per ricevere il rivestimento previsto.
Grazie alle proprietà termoisolanti di AEROGEL A2f sarà possibile ottenere un sistema dalle eccellenti performance a partire da soli 41mm di spessore.
Fornitura pannelli termoisolanti compositi costituiti da lastra in gesso-fibra accoppiata ad isolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2f”, di spessore totale nominale …………. mm[1] e dimensioni 1000 x 1480 mm in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche :
Altre caratteristiche come da documentazione tecnica specifica.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 26 – 37 – 48 mm
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL .
- Sulle strutture verticali perimetrali saranno applicate fasce adesive comprimibili in polietilene espanso di altezza pari alla quota della pavimentazione finita più 20-30 mm.;
- sul piano di posa o sulla pavimentazione esistente che dovranno presentarsi solidi, perfettamente planari, privi di indizi di umidità di risalita, ed in generale idonei all’applicazione, saranno posati i pannelli AEROGEL A2f;
- i pannelli saranno posati con giunti sfalsati di almeno 20 cm e con bordi ribassati a diretto contatto tra loro, senza lasciare fughe. Si provvederà al taglio a misura dei pannelli secondo necessità;
- i giunti ribassati tra i pannelli saranno accuratamente ripuliti dai residui di polvere, quindi riempiti con stucco per giunti applicato in due mani con interposto nastro in carta microforata di rinforzo;
- a rivestimento dei pannelli AEROGEL AF2 e con la medesima tecnica “a correre sfalsato”, saranno posate a secco lastre in fibrogesso di spessore 15mm e bordi ribassati sui 4 lati. I bordi delle lastre saranno anch’essi aderenti tra loro, ed i giunti sfalsati rispetto ai giunti dei pannelli sottostanti;
- le lastre saranno fissate ai pannelli sottostanti mediante viti autofilettanti da 3,9×25 mm distribuite uniformemente creando un reticolo di ca. 250×250 mm;
- i giunti ribassati tra le lastre saranno accuratamente ripuliti dai residui di polvere, quindi riempiti con stucco per giunti applicato in due mani con interposto nastro in carta microforata di rinforzo;
- sarà posato il rivestimento previsto. In caso di impiego di collanti cementizi verificarne la compatibilità con i supporti in gesso e, se richiesto, applicare idoneo primer .

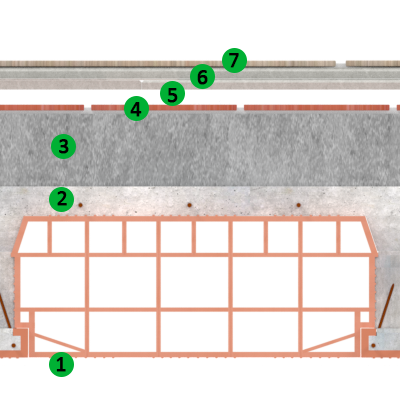

STRATIGRAFIE DI ESEMPIO
- Intonaco 15 mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Massetto monostrato 80 mm
- Pavimentazione esistente 15 mm
- AEROGEL A2f
- Lastra fibrogesso 15 mm
- Rivestimento piastrelle 10 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2f
| senza isolante* | 26 mm | 37 mm | 48 mm | |
|---|---|---|---|---|
| U [W/m²K] | 1,539 | 0,714 | 0,487 | 0,370 |
| Yie [W/m²K] | 0,458 | 0,091 | 0,053 | 0,037 |
| fd | 0,298 | 0,128 | 0,108 | 0,099 |
| ϕ [h] | 9h11′ | 12h29′ | 13h3′ | 13h31′ |
| Cip [KJ/m²K] | 65,38 | 41,34 | 42,48 | 43,37 |
| Sp. tot (mm)** | – | 51 | 62 | 73 |
* esclusi gli elementi 5, 6 e 7 ** comprensivo di rivestimento da 10 mm
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
