Partizioni orizzontali
Massetto galleggiante
SOLUZIONE 7.03
Aerogel A2

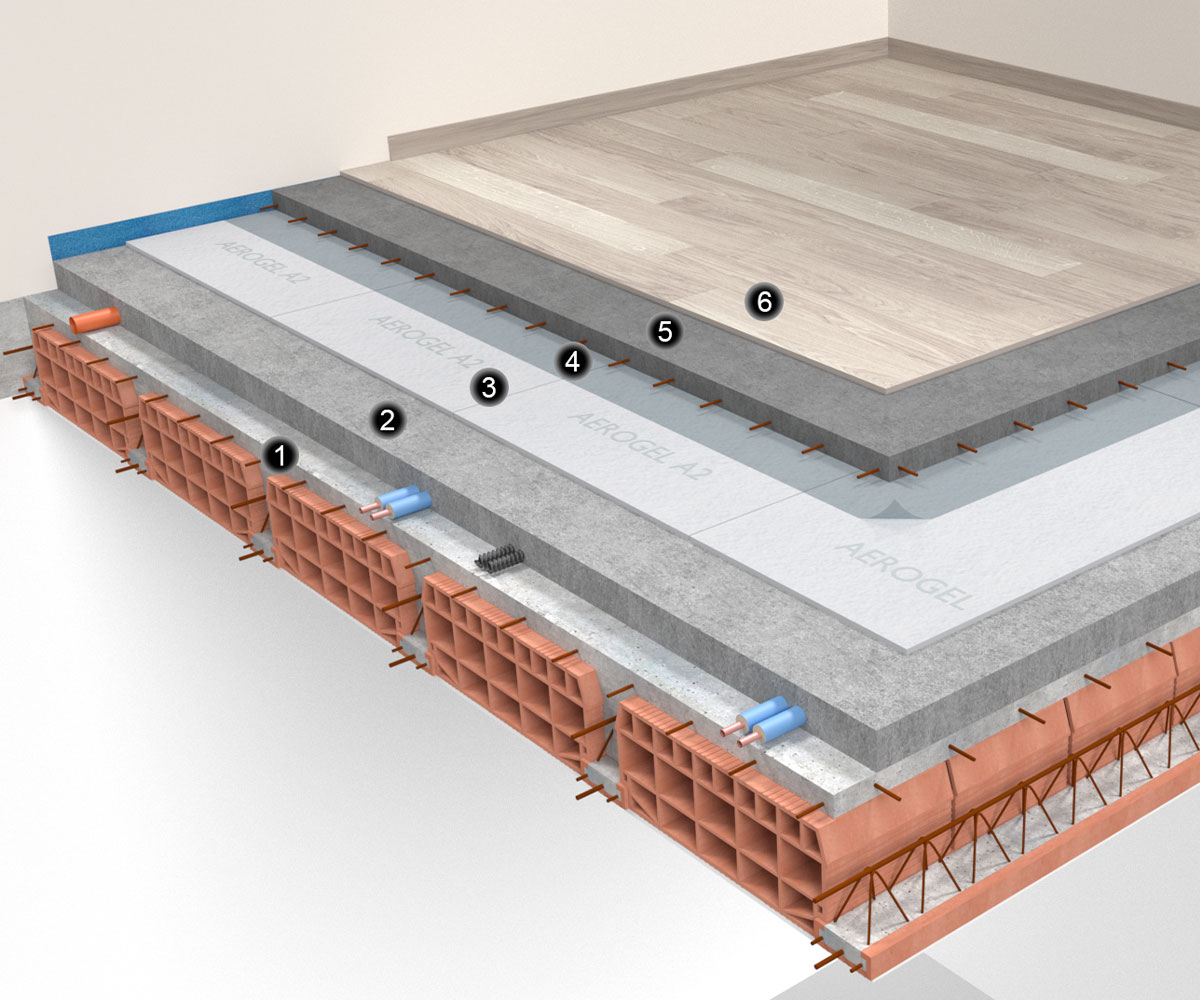

1. Solaio
2. Strato di livellamento
3. AEROGEL A2
4. Strato di separazione
5. Massetto
6. Rivestimento
solamento interno di partizioni orizzontali confinanti con l’esterno, con ambienti non climatizzati o controterra realizzate con finitura superficiale in ceramica, legno o altro rivestimento posato su idoneo massetto.
Strato isolante eseguito con AEROGEL A2 posato sopra lo strato di livellamento e protetto con foglio in polietilene.
L’impiego di AEROGEL A2 nell’isolamento sotto massetto unisce elevata prestazione termica e contenimento dello spessore del pacchetto.
Negli interventi di riqualificazione sarà quindi possibile mantenere le quote originarie delle soglie di porte, finestre e varchi senza compromettere nel contempo la trasmittanza termica richiesta.
L’elevata densità e la caratteristica rigidità dinamica di AEROGEL A2 consentono un sensibile miglioramento dell’indice di rumore da calpestio.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL .
- Sulle strutture verticali perimetrali saranno applicate fasce adesive comprimibili in polietilene espanso di altezza pari alla quota della pavimentazione finita più 20-30 mm.;
- sullo strato di livellamento che dovrà presentarsi solido, asciutto, planare, privo di asperità ed in generale idoneo all’applicazione del sistema sarà posato il termoisolante AEROGEL A2;
- sarà disteso uno strato di separazione/barriera al vapore in polietilene a protezione dell’isolante e raccordato alle fasce perimetrali,tutte le sovrapposizioni dei teli saranno sigillate con apposito nastro adesivo;
- verrà gettato in opera idoneo massetto armato di spessore non inferiore a 50 mm e comunque adeguato alla destinazione d’uso ed al tipo di rivestimento previsto;
- sarà posato il rivestimento.

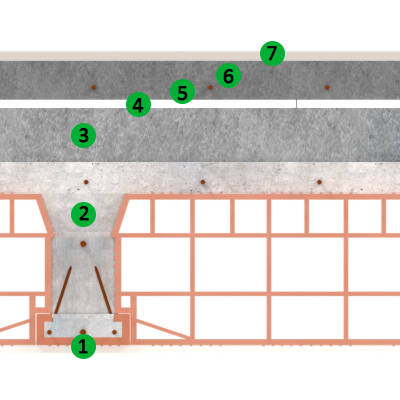

STRATIGRAFIE DI ESEMPIO
- Intonaco intradosso 15 mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Strato di livellamento impianti 70 mm
- AEROGEL A2
- Strato di separazione/barriera vapore
- Massetto 50 mm
- Rivestimento parquet 10 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | |
|---|---|---|---|---|
| U [W/m²K] | 1,272 | 0,696 | 0,479 | 0,365 |
| Yie [W/m²K] | 0,299 | 0,098 | 0,056 | 0,038 |
| fd | 0,235 | 0,141 | 0,116 | 0,105 |
| ϕ [h] | 10h27′ | 12h52′ | 13h30′ | 14h |
| Cip [KJ/m²K] | 53,04 | 50,27 | 50,86 | 51,18 |
* escludendo gli elementi 4 e 5. Dati elaborati con software certificato
Simbologia:
U = Trasmittanza termica
Yie = Trasmittanza termica periodica
fd = Attenuazione
ϕ = Sfasamento
Cip = Capacità termica periodica interna
