Ponti termici

Nodo balcone

SOLUZIONE 18.20

ANALISI DEL NODO
Applicazione in ponti termici, nodo balcone, analisi nodo

STRUTTURA DI ESEMPIO

1 – 2 – 3 AEROGEL A2 ,
i1 Ambiente interno zona 1,
i2 Ambiente interno zona 2.

SOLAIO: intonaco interno sp. 20 mm; solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento sp. 200 mm e getto di completamento, sp. totale 260 mm; strato livellamento impianti in CLS alleggerito sp. 70 mm, massetto armato sp. 50 mm, rivestimento in piastrelle.

PARETE: blocco di tamponamento in laterizio alveolato da 300 mm intonacato su entrambe i lati con 20 mm e cappotto esterno AEROGEL A2.

BALCONE: calcestruzzo armato al 2% collegato alla trave di bordo, AEROGEL A2 ; strato separazione in polietilene; massetto di pendenza sp. 50 mm armato; impermeabilizzazione e rivestimento in piastrelle. All’intradosso AEROGEL A2.



Per semplicità di trattazione si riportano lo stato iniziale del nodo e due diverse  tipologie di intervento correttivo

A : Balcone privo di correzione e parete priva di cappotto esterno (stato iniziale)

B : Balcone privo di correzione e parete con solo rivestimento esterno in AEROGEL A2

C : Balcone con correzione completa costituita da AEROGEL A2 sp. 33 mm all’estradosso , AEROGEL A2 sp. 44 mm all’intradosso, e parete con rivestimento esterno in AEROGEL A2.

Parametri caratteristici

ABC
Spessore cappotto (mm)11223344551122334455
Um* (W/m2K)1,1240,7120,5750,4960,4440,4060,6450,4990,4160,3620,324
U (W/m2K)0,8610,5480,4040,3200,2650,2260,5480,4040,3200,2650,226
Ψi 1 (W/mK)0,4240,4270,4460,4590,4660,4690,2440,2490,2500,2530,255
Tsi,min (°C)1515,615,815,91616,11717,317,517,617,6

* Calcolato nell’ambiente i1 su parete con dimensioni interne 5 x 2,60 mt. e balcone sovrastante corrente su tutta la lunghezza di parete.

Simbologia:
Um =Trasmittanza termica media comprensiva di ponte termico,
U =Trasmittanza termica parete,
Ψ=Trasmittanza termica lineica interna,
Tsi,min = Temperatura superficiale minima interna. Dati climatici esterni: zona climatica “E”.
Dati climatici interni: Classe di concentrazione UNI EN ISO 13788.
Analisi bidimensionale agli elementi finiti secondo UNI EN ISO 10211 elaborata con software validato.

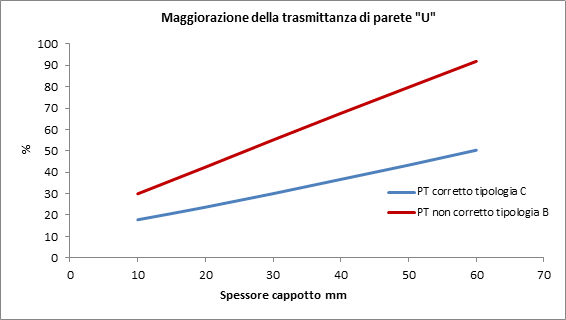

Maggiorazione della trasmittanza di parete "U"

Il grafico correla lo spessore del cappotto esterno con la maggiorazione in % della trasmittanza termica di parete “U” in virtù della presenza del balcone per le due tipologie proposte B e C. Fornisce quindi il “peso” del ponte termico incidente sulla trasmittanza media “Um” della parete.

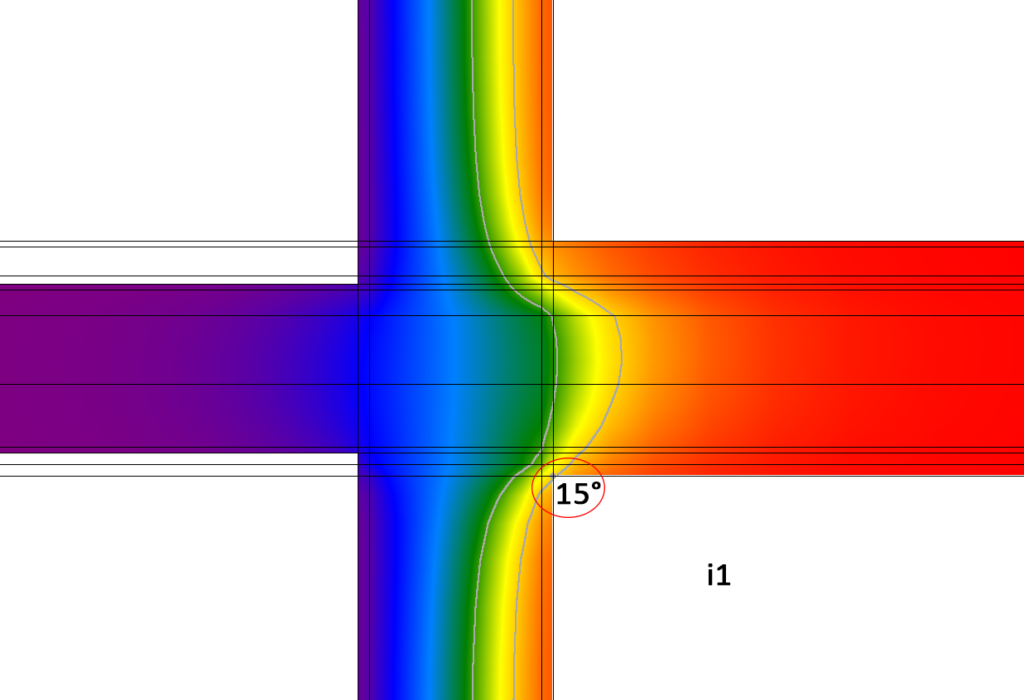

A

La simulazione mostra come il rischio di formazione di muffa sia reale con una temperatura superficiale minima raggiunta di 15°C , inferiore a quella limite.

La trasmittanza termica della parete risulta elevata con una trasmittanza lineica rilevante.

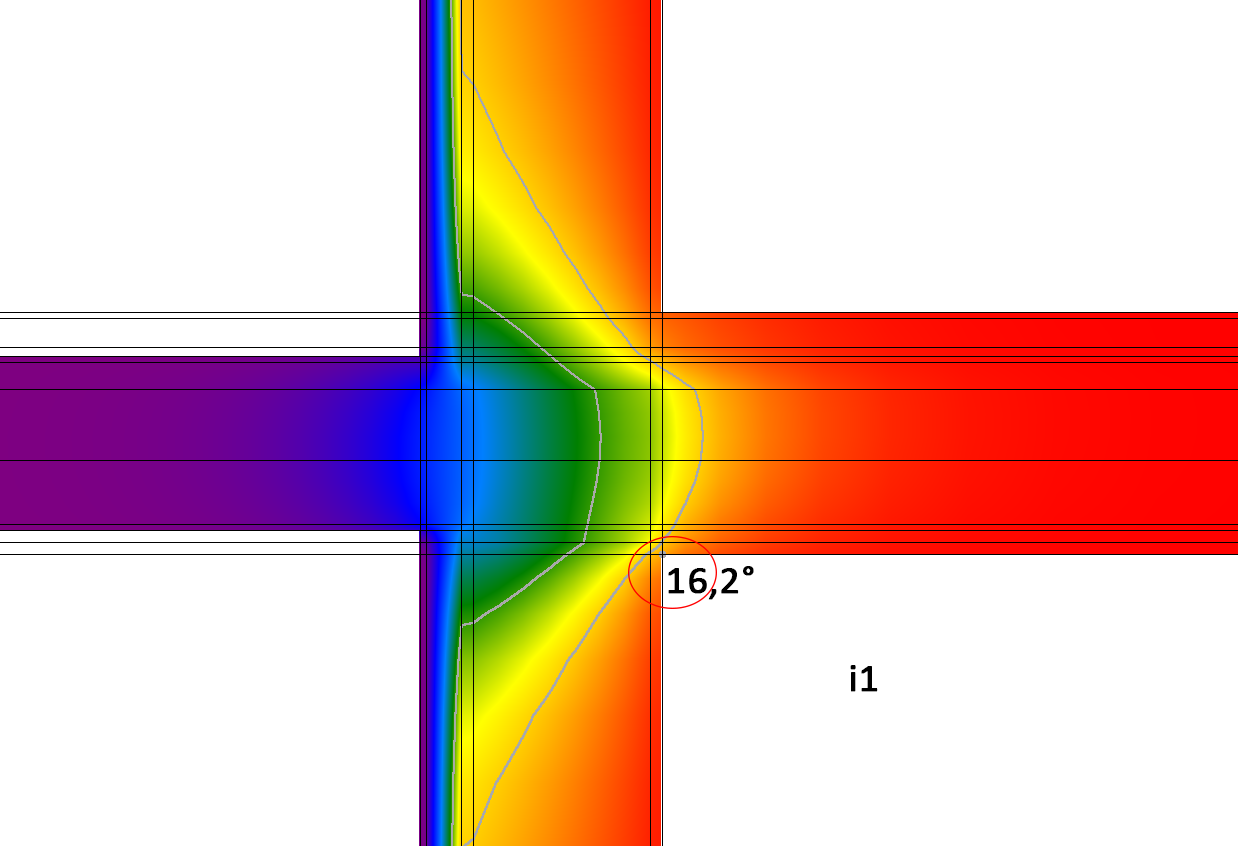

B

Ponti termici, nodo nodo balcone caso B

L’aggiunta di 33 mm di AEROGEL A2 all’estradosso del balcone e di 44 mm all’intradosso allontana definitivamente il rischio di formazione di muffa.

La trasmittanza lineica risulta sensibilmente ridotta incidendo in minor misura sulla trasmittanza media di parete.

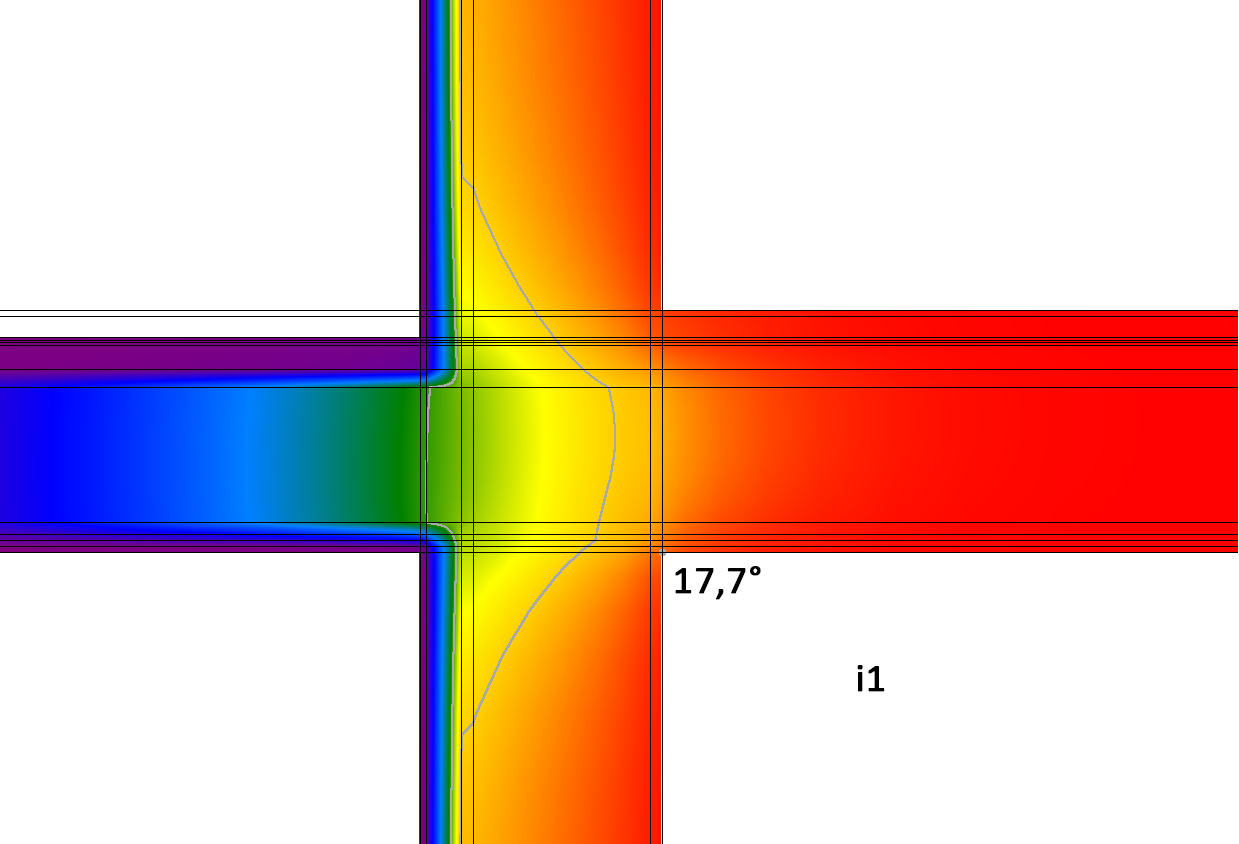

C

Qualora l’intervento coinvolga tutta la parete e quindi risulti necessario il rispetto delle trasmittanze limite, un cappotto esterno da 33 mm di AEROGEL A2 è sufficiente nel caso specifico a soddisfare i requisiti richiesti.

La trasmittanza lineica risulta drasticamente ridotta incidendo in minor misura sulla trasmittanza media di parete. Il rischio di formazione di muffe è praticamente inesistente.
