Ponti termici
Nodo spalletta-serramento
SOLUZIONE 18.01

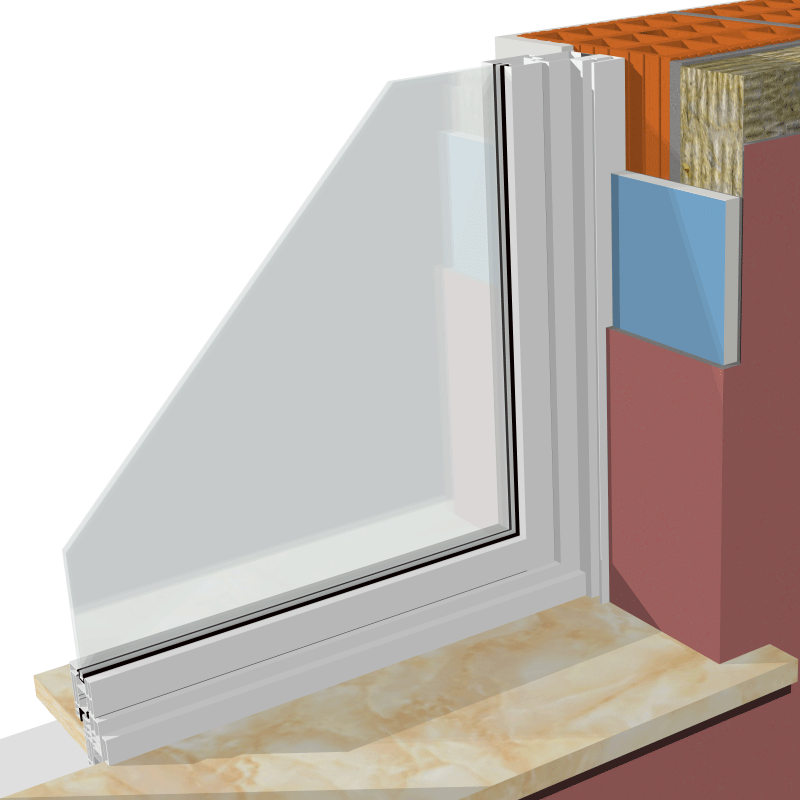

Correzione ponte termico in corrispondenza del nodo spalletta – telaio serramento eseguito con AEROGEL A2.
Laddove i tradizionali isolanti termici non possono essere utilizzati a causa di spessori incompatibili con gli spazi a disposizione , l’impiego di AEROGEL A2 consente la continuità dell’isolamento riducendo sensibilmente l’ingombro della coibentazione in corrispondenza del ponte termico.
L’elevata resistenza termica permette di operare con spessori a partire da 20 mm comprensivi di intonaco e finitura.
La correzzione dei nodi costruttivi critici è di fondamentale importanza poiché riduce l’incidenza dei ponti termici nella partizione oggetto d’intervento ed allontana il rischio di formazione di muffe.
ANALISI DEL NODO

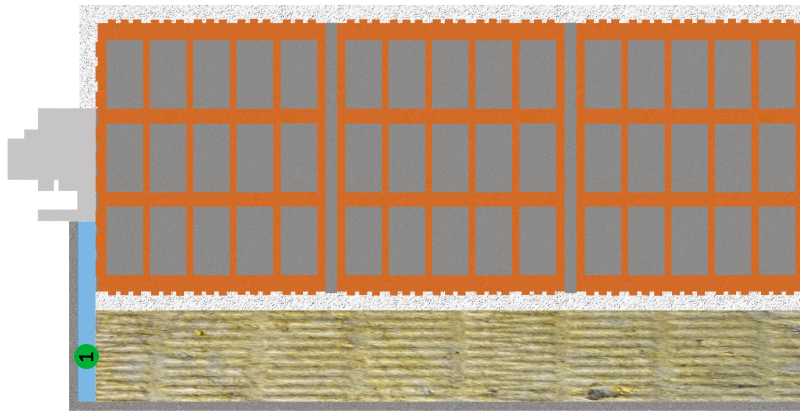

- AEROGEL A2
Si riportano lo stato iniziale del nodo e l’intervento correttivo

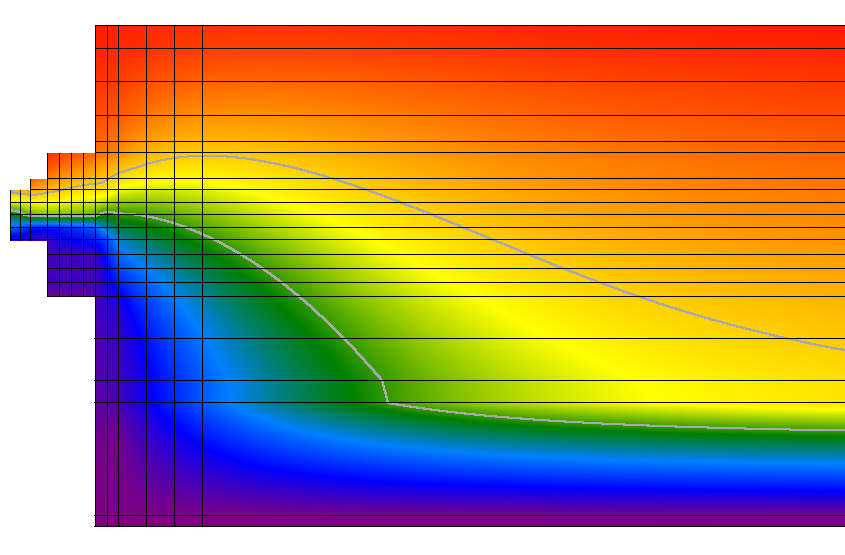

A : Privo di correzione (stato iniziale)

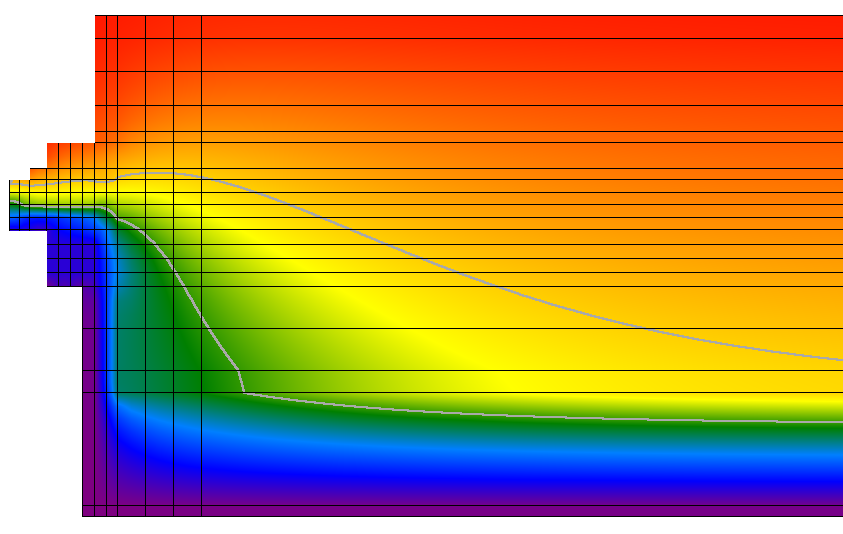

B : Correzione con AEROGEL A2 sp. 22 mm applicato sulla spalletta
Parametri caratteristici
| A | B | |
|---|---|---|
| Ψi (W/mK) | 0,128 | 0,057 |
| Tsi,min (°C) | 15,9 | 16,0 |
*Esclusi gli elementi 1,2 e 3 . Dati elaborati con software certificato
Simbologia:
Ψi =Trasmittanza termica lineica interna
Tsi,min = Temperatura superficiale minima interna. Dati climatici esterni : zona climatica “E”.
Dati climatici interni : Classe di concentrazione UNI EN ISO 13788.
Analisi bidimensionale agli elementi finiti secondo UNI EN ISO 10211 elaborata con software validato.
A
B
Si osserva che il beneficio apportato da uno spessore di 22 mm di AEROGEL A2 corrisponde ad una riduzione di oltre il 50% della trasmittanza lineica interna. La temperatura minima superficiale interna risulta pressoché invariata in virtù della tipologia del serramneto con telaio a taglio termico.
