Partizioni orizzontali
Pavimento radiante
SOLUZIONE 7.06
Aerogel A2

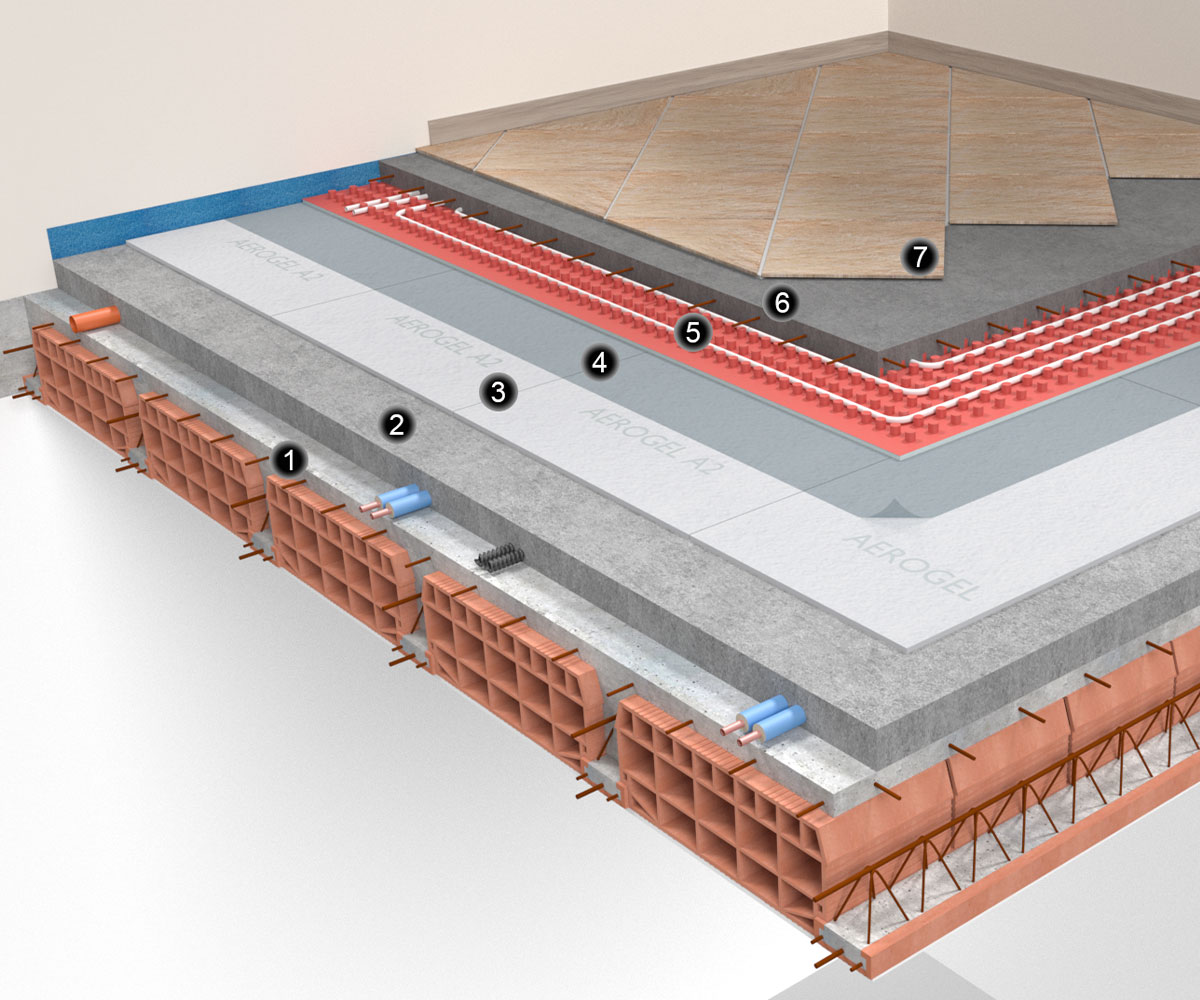

1. Solaio
2. Strato di livellamento
3. AEROGEL A2
4. Barriera al vapore
5. Sistema radiante
6. Massetto
7. Rivestimento
Isolamento interno di partizioni orizzontali provviste di riscaldamento a pavimento confinanti con l’esterno, con ambienti non climatizzati o controterra.
Strato isolante eseguito con AEROGEL A2 posato sopra lo strato di livellamento, rivestito da sistema radiante a pavimento su supporto in bugnato termoformato.
L’impiego di AEROGEL A2 nelle pavimentazioni dotate di impianto di riscaldamento radiante unisce elevata prestazione termica e contenimento dello spessore del pacchetto.
Negli interventi di riqualificazione sarà possibile mantenere le quote originarie delle soglie di porte, finestre e varchi esistenti, evitando costosi ed invasivi lavori di rifacimento e senza penalizzare la trasmittanza richiesta.
AEROGEL A2 garantisce una sensibile riduzione della dispersione termica verso gli ambienti sottostanti migliorando l’efficienza dell’intero sistema ed ottimizzando la resa dell’impianto.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco B/s1/d0 ,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 mm [2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sulle strutture verticali perimetrali saranno applicate fasce adesive comprimibili in polietilene espanso di altezza pari alla quota della pavimentazione finita più 20-30 mm.;
- sullo strato di livellamento che dovrà presentarsi solido, asciutto, planare, privo di asperità ed in generale idoneo all’applicazione del sistema sarà posato il termoisolante AEROGEL A2;
- sarà disteso uno strato di separazione/barriera al vapore in polietilene a protezione dell’isolante e raccordato alle fasce perimetrali,tutte le sovrapposizioni dei teli saranno sigillate con apposito nastro adesivo;
- saranno posati gli elementi porta-tubo bugnati come da indicazioni del produttore e si procederà con l’inserimento delle tubazioni negli alloggiamenti;
- verrà gettato in opera idoneo massetto armato adeguato alla destinazione d’uso ed al tipo di rivestimento previsto di spessore non inferiore a 45 mm al di sopra degli elementi riscaldanti;
- sarà posato il rivestimento.

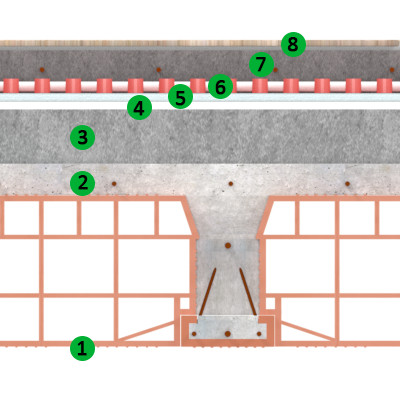

STRATIGRAFIE DI ESEMPIO
- Intonaco intradosso 15 mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Strato di livellamento impianti 70 mm
- AEROGEL A2
- Strato di separazione/barriera vapore
- Pannello bugnato con supporto in polistirene espanso da 10 mm
- Massetto armato ≥ 45 mm sopra tubazioni
- Rivestimento piastrelle 10 mm
Ingombro strato isolante e resistenza termica in riferimento a UNI EN 1264-4
| Solaio confinante con | Resistenza termica minima Rλ,ins UNI EN 1264-4 [m²K/W] | 11 +10 mm* R=0,935 [m²K/W] | 22 +10 mm* R=1,585 [m²K/W] | 33 +10 mm* R=2,235 [m²K/W] |
|---|---|---|---|---|
| Ambiente riscaldato | 0,75 | verificato | verificato | verificato |
| Ambiente non riscaldato o controterra | 1,25 | non verificato | verificato | verificato |
| Esterno con T ≥ 0°C | 1,25 | non verificato | verificato | verificato |
| Esterno con 0°C > T ≥ -5°C | 1,50 | non verificato | verificato | verificato |
| Esterno con -5°C > T ≥ -15°C | 2,00 | non verificato | non verificato | verificato |
| U [W/m²K] ** | – | 0.618 | 0.441 | 0.342 |
Simbologia: U = Trasmittanza termica
* spessore AEROGEL A2 +10mm polistirene espanso.
** escludendo gli elementi 7 e 8.
Dati elaborati con software certificato
