Ponti termici
Pilastro in linea
SOLUZIONE 18.13
Correzione ponte termico nodo pilastro in linea eseguito con AEROGEL A2.
Laddove i tradizionali isolanti termici non possono essere impiegati a causa di spessori incompatibili con gli spazi a disposizione, l’utilizzo di AEROGEL A2 consente la continuità dell’isolamento riducendo sensibilmente l’ingombro della coibentazione in corrispondenza del ponte termico.
La correzione nei nodi costruttivi critici è di fondamentale importanza poiché riduce l’incidenza dei ponti termici nella partizione oggetto d’intervento ed allontana il rischio di formazione di muffe.
ANALISI DEL NODO
B
C

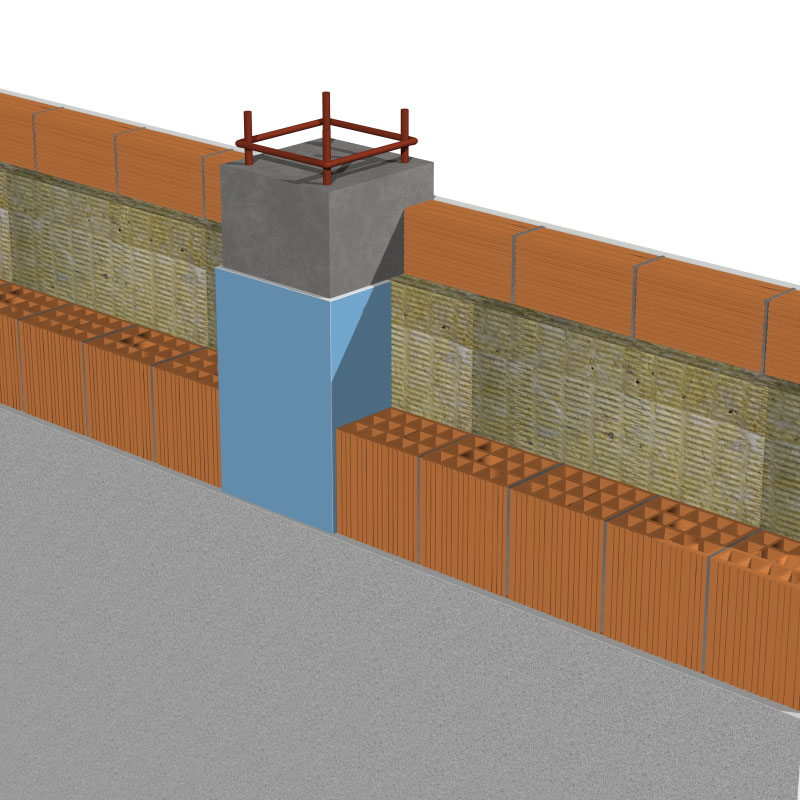

STRUTTURA DI ESEMPIO
- AEROGEL A2
PARTIZIONE: blocco di tamponamento in laterizio sp. 80+150 mm, EPS sp. 40 mm in intercapedine ; intonaco interno ed esterno da 20 mm
PILASTRO : calcestruzzo armato al 2% da 270×270 mm
Si riportano lo stato iniziale del nodo e l’intervento correttivo:
A : Pilastro privo di correzione (stato iniziale).

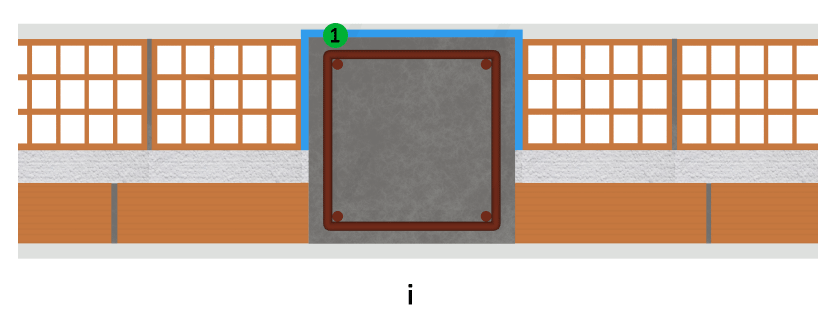

B : Pilastro corretto con AEROGEL A2 sp. 11 mm parzialmente avvolgente.

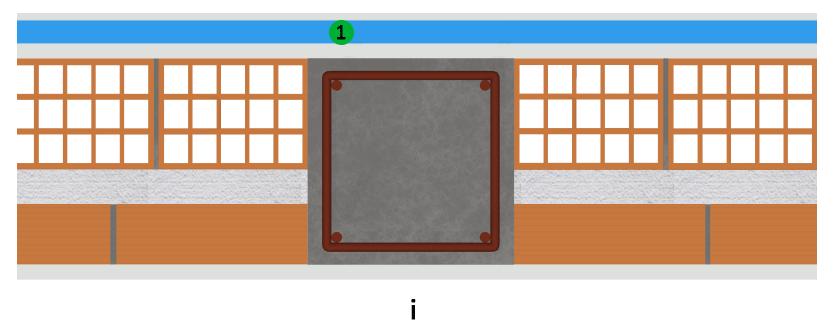

C : Pilastro corretto con cappotto esterno continuo in AEROGEL A2 sp. 33 mm.
Parametri caratteristici
| A | B | C | |
|---|---|---|---|
| Um (W/m2K) * | 0,715 | 0,598 | 0,282 |
| U (W/m2K) | 0,548 | 0,548 | 0,264 |
| Ψi (W/mK) | 0,839 | 0,253 | 0,094 |
| Tsi,min (°C) | 13,7 | 17,1 | 18,5 |
* Calcolato su parete con dimensioni interne 5×2,60 m e pilastro corrente tutta altezza
Simbologia:
Um =Trasmittanza termica media comprensiva di ponte termico,
U =Trasmittanza termica parete,
Ψi =Trasmittanza termica lineica interna,
Tsi,min = Temperatura superficiale minima interna.
Dati climatici esterni: zona climatica “E”.
Dati climatici interni: Classe di concentrazione UNI EN ISO 13788.
Analisi bidimensionale agli elementi finiti secondo UNI EN ISO 10211 elaborata con software validato.
Maggiorazione della trasmittanza di parete "U"
Il grafico esprime la maggiorazione in % della trasmittanza termica di parete “U” in virtù della presenza del pilastro nei tre casi A , B e C . Fornisce quindi il “peso” del ponte termico incidente sulla trasmittanza media “Um” della parete.
A

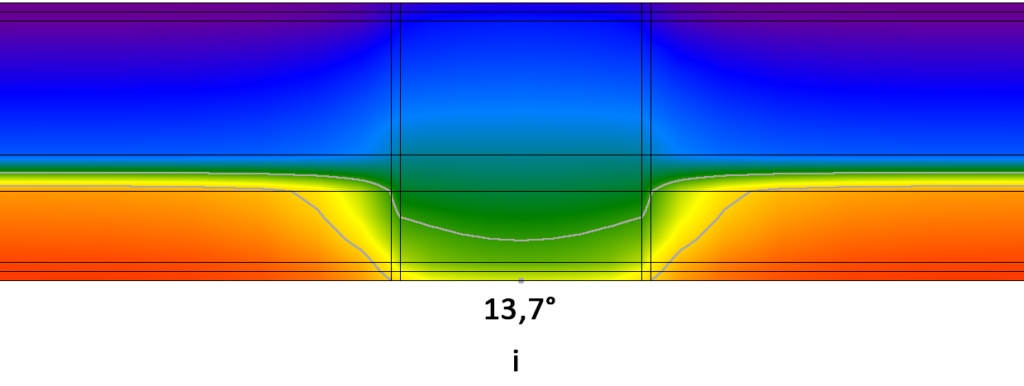

L’immagine IR mostra come la formazione di muffe sia inevitabile con una temperatura superficiale minima raggiunta di 13,7°C , inferiore a quella limite per la località considerata. La trasmittanza termica media della parete risulta elevata con una trasmittanza lineica rilevante.
B

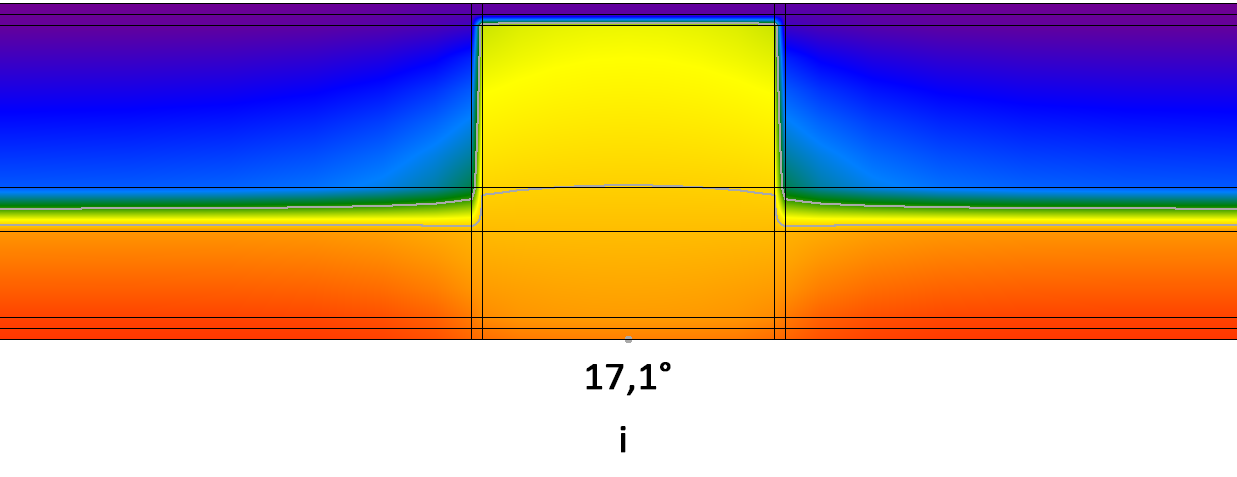

Avvolgendo parzialmente il pilastro con 11 mm di AEROGEL A2 la temperatura superficiale minima interna allontana definitivamente il rischio di formazione di muffe. In tal caso l’intervento localizzato e limitato alla geometria del ponte termico ha lo scopo principale di eliminare la formazione di infiorescenze migliorando la salubrità dell’ambiente e la temperatura percepita. La trasmittanza lineica è sensibilmente ridotta a beneficio della dispersione globale.
C

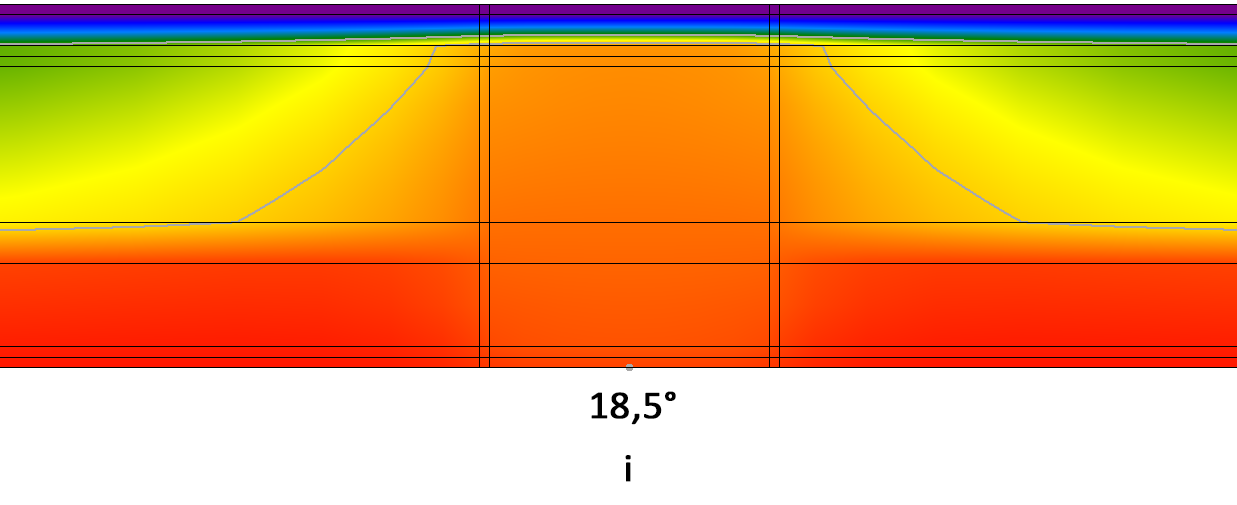

Qualora l’intervento coinvolga tutta la parete e quindi risulti necessario il rispetto delle trasmittanze limite, un cappotto esterno da 33 mm di AEROGEL A2 è sufficiente nel caso specifico a soddisfare i requisiti richiesti. La trasmittanza lineica risulta drasticamente ridotta incidendo in minor misura sulla trasmittanza media di parete. Il rischio di formazione di muffe è praticamente inesistente.
