Coperture piane non praticabili
Protezione con quadrotti CLS
SOLUZIONE 10.16

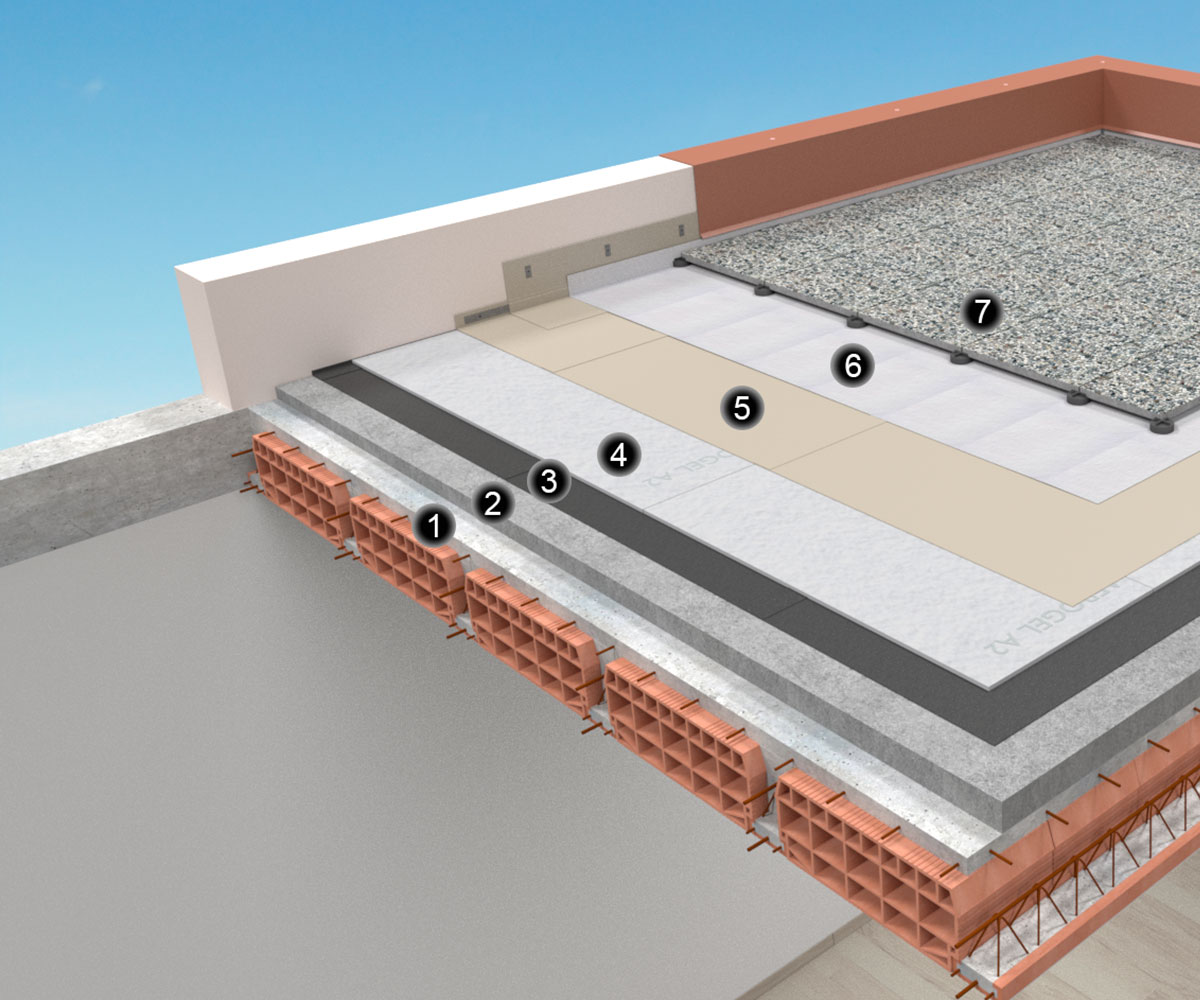

Aerogel A2
1. Solaio
2. Strato delle pendenze
3. Barriera al vapore
4. AEROGEL A2
5. Manto sintetico in PVC/TPO
6. Elemento filtrante di protezione
7. Quadrotti in CLS
La praticità di posa, il ridotto spessore e la bassa conducibilità termica di AEROGEL A2 costituiscono una soluzione ottimale per l’isolamento in copertura. Il materassino può essere sovrapposto in più strati per ottenere lo spessore complessivo richiesto.
La stabilità e durabilità delle caratteristiche termo-fisiche e dimensionali di AEROGEL A2 è garantita anche quando l’isolante viene sottoposto alle più gravose sollecitazioni.
Il rivestimento rimovibile permette una pratica e veloce ispezione e/o manutenzione dello strato di tenuta impermeabile.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL .
- Sulla membrana impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà posato un manto sintetico in PVC o TPO in totale indipendenza, fissato perimetralmente lungo tutte le strutture verticali mediante idonei profili preforati in lamiera zincata . Le giunzioni del manto saranno saldate per sovrapposizione ;
- il manto sintetico sarà raccordato alle strutture verticali mediante strisce tagliate a misura, fissate alle strutture verticali a mezzo incollaggio o idonei tasselli con piattello di ancoraggio, quindi saldate al manto sottostante;
- sarà disteso uno strato di protezione filtrante in tessuto-non-tessuto di idonea grammatura risvoltato sui bordi verticali ;
- in ultima battuta si procederà con la posa di quadrotti in CLS o similari su idonei supporti in PVC con diametro adeguato e all’occorrenza regolabili in altezza ed autolivellanti.

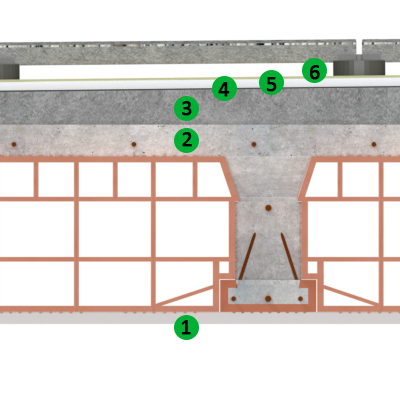

STRATIGRAFIE DI ESEMPIO
- Intonaco intradosso 15 mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240mm
- Strato delle pendenze 60 mm
- Barriera al vapore
- AEROGEL A2
- Manto sintetico in PVC/TPO + Strato di protezione filtrante
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | |
|---|---|---|---|---|---|
| U [W/m²K] | 1,770 | 0,816 | 0,533 | 0,396 | 0,315 |
| Yie [W/m²K] | 0,844 | 0,148 | 0,080 | 0,054 | 0,041 |
| fd | 0,477 | 0,181 | 0,150 | 0,137 | 0,130 |
| ϕ [h] | 7h31′ | 9h41′ | 10h5′ | 10h29′ | 10h58′ |
| Cip [KJ/m²K] | 72,06 | 64,39 | 63,39 | 63,00 | 62,79 |
* escludendo gli elementi 5, 6 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
