Partizioni orizzontali
Rivestimento flottante
SOLUZIONE 7.15

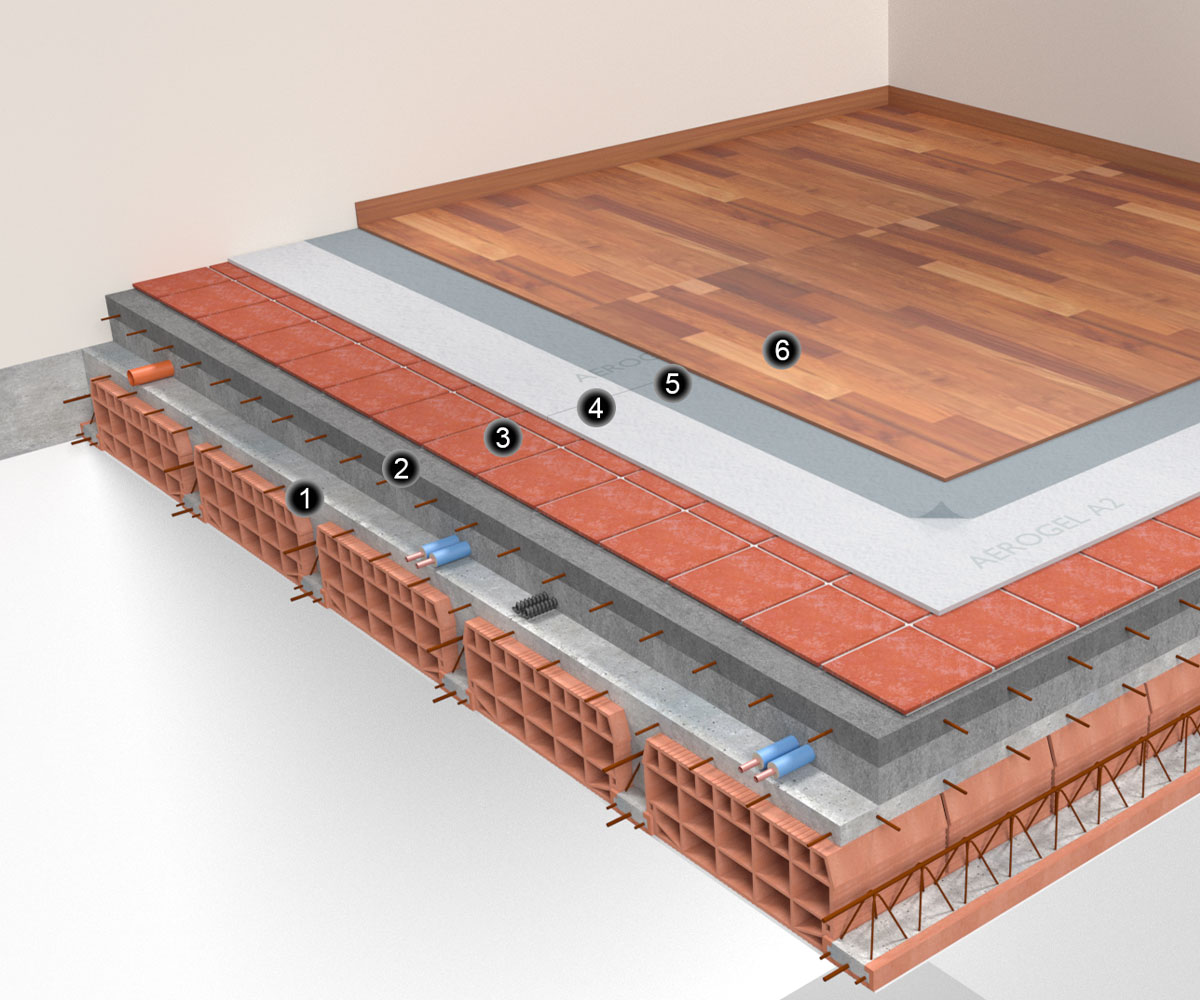

Aerogel A2

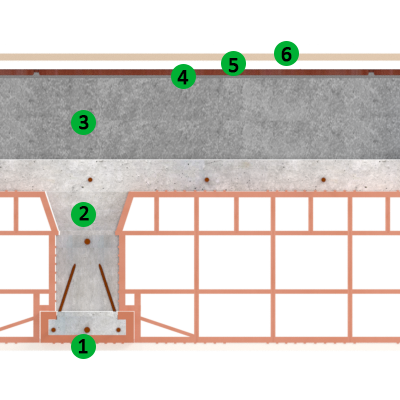

1. Solaio
2. Strato di livellamento e/o massetto
3. Pavimento esistente
4. AEROGEL A2
5. Foglio in PE
6. Rivestimento flottante

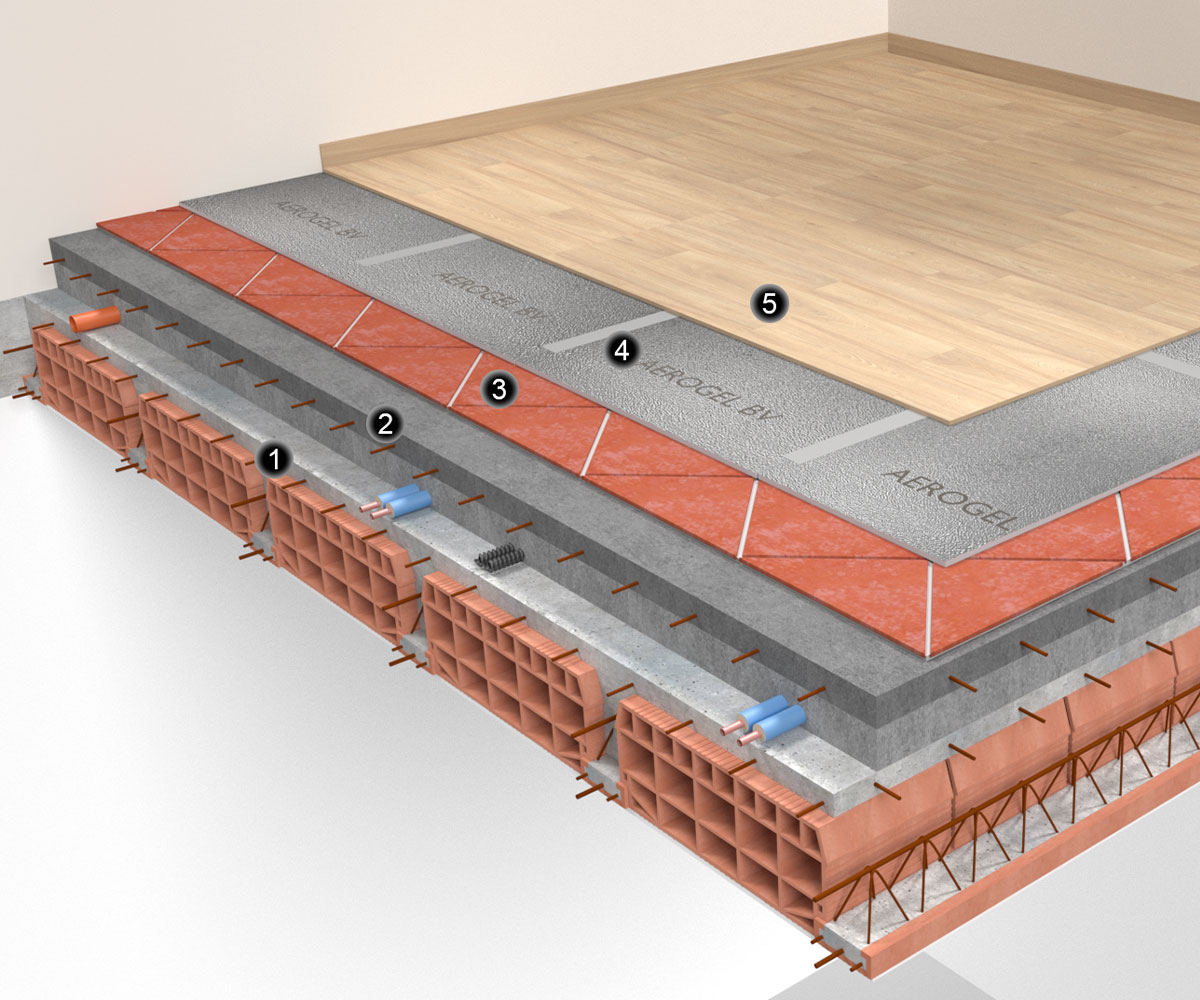

Aerogel BV
1. Solaio
2. Strato di livellamento e/o massetto
3. Pavimento esistente
4. AEROGEL BV
5. Rivestimento flottante
Isolamento interno di partizioni orizzontali confinanti con l’esterno, con ambienti non climatizzati o controterra.
Strato isolante eseguito con AEROGEL BV o AEROGEL A2 posato su pavimentazione esistente o su idoneo piano di posa, rivestito con elementi flottanti ad incastro di grande formato.
AEROGEL BV e AEROGEL A2 rappresentano la migliore soluzione quando non risulta possibile rimuovere la pavimentazione esistente e si voglia realizzare un rivestimento flottante termicamente isolato con il minor ingombro possibile.
Il sistema garantisce elevate prestazioni termiche unitamente ad una riduzione dell’ingombro e alla massima praticità e velocità di posa. Con soli 11 mm di isolante è possibile ridurre la trasmittanza termica di una comune partizione orizzontale del 50%.
L’elevata densità e la caratteristica rigidità dinamica di AEROGEL BV e AEROGEL A2 consentono un sensibile miglioramento dell’indice di rumore da calpestio.
AEROGEL A2
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco B/s1/d0 ,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
AEROGEL BV
Fornitura pannelli termoisolanti in fibra di vetro agugliata e aerogel di silicio con barriera al vapore multistrato PE-AL-PE “AEROGEL BV” di spessore nominale …………. mm[1] e dimensioni 740×740 mm in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK ,
- densità nominale 200 Kg/m3 ±10% ,
- Euroclasse di reazione al fuoco componente isolante B/s1/d0,
- componente barriera vapore E,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 4,5×106 ,
- calore specifico 1030 J/Kg.K .
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL.
- La pavimentazione esistente o il piano di posa dovrà presentarsi solido, planare, privo di asperità ed in generale idoneo all’applicazione;
- i pannelli AEROGEL BV saranno posati sigillando con nastro adesivo in alluminio le giunzioni ed eventuali lesioni della barriera al vapore;
- AEROGEL A2 sarà posato e coperto da una barriera al vapore in polietilene, tutte le sovrapposizioni dei teli saranno sigillate con apposito nastro adesivo;
- verrà posato il rivestimento flottante formato da idonee tavole di grande formato, incollate nelle giunzioni “maschio-femmina” se previsto, e distanziate dalle strutture verticali di 10mm;
- le fughe presenti sul perimetro in corrispondenza delle strutture verticali saranno sigillate con idoneo elemento elastico e comprimibile;
- in ultima battuta sarà posato il battiscopa sollevato dal pavimento ed eseguita la relativa sigillatura.
STRATIGRAFIE DI ESEMPIO
- Intonaco intradosso 15 mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240mm
- Massetto monostrato 100 mm
- Pavimentazione esistente 10 mm
- AEROGEL BV
- Rivestimento flottante in legno 10 mm
Parametri caratteristici in funzione dello spessore AEROGEL A2 / AEROGEL BV
| senza isolante* | 11 mm | 22 mm | 33 mm | |
|---|---|---|---|---|
| U [W/m²K] | 1,504 | 0,730 | 0,495 | 0,374 |
| Yie [W/m²K] | 0,405 | 0,099 | 0,058 | 0,041 |
| fd | 0,269 | 0,136 | 0,117 | 0,109 |
| ϕ [h] | 9h36′ | 11h2′ | 11h26′ | 11h51′ |
| Cip [KJ/m²K] | 64,69 | 19,39 | 14,92 | 14,01 |
* escludendo gli elementi 5 e 6. Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
