Coperture piane praticabili
Semirovescio
SOLUZIONE 9.13
Aerogel A2

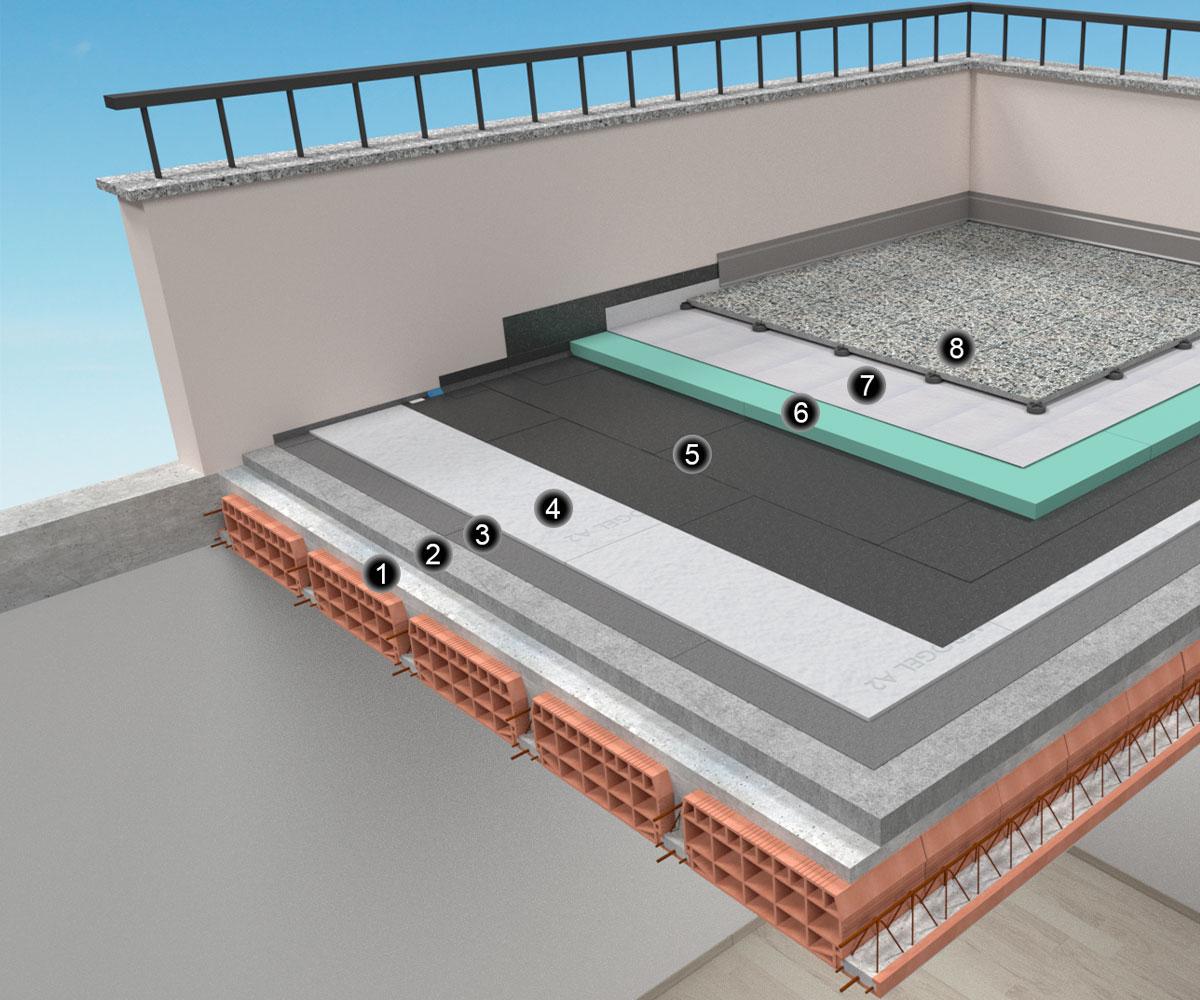

1. Solaio
2. Strato delle pendenze
3. Barriera al vapore
4. AEROGEL A2
5. Doppia membrana bituminosa
6. XPS
7. Strato di protezione filtrante
8. Quadrotti in CLS
Isolamento di copertura piana praticabile con tecnica “tetto semirovescio” su solaio in laterocemento con pendenza non superiore al 5%.
Strato isolante realizzato in AEROGEL A2 e XPS con interposto elemento di tenuta impermeabile costituito da doppia guaina bituminosa.
Rivestimento a secco realizzato con quadrotti in CLS o similari posati su idonei supporti.
La praticità di posa, il ridotto spessore e la bassa conducibilità termica di AEROGEL A2 costituiscono una soluzione ottimale per l’isolamento in copertura. Il materassino può essere sovrapposto in più strati per ottenere lo spessore complessivo richiesto.
Con AEROGEL A2 i volumi di materiale impiegato possono ridursi fino al 70% rispetto ai tradizionali isolanti con indubbi benefici nella gestione del cantiere.
Lo strato di XPS sopra l’impermeabilizzazione ripartisce correttamente i carichi e incrementa la resistenza termica complessiva della partizione.
Il rivestimento rimovibile permette una pratica e veloce ispezione e/o manutenzione dello strato di tenuta impermeabile.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sulla membrana impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà posata una prima membrana bituminosa in indipendenza, fissata alla partizione orizzontale lungo il perimetro, al piede delle strutture verticali, a mezzo di idonei tasselli con piattello di ancoraggio;
- al piede delle strutture verticali e lungo l’intero perimetro saranno posizionati adeguati elementi di smusso comprimibili in fibra minerale o similari;
- si procederà al raccordo della membrana bituminosa con le strutture verticali mediante strisce di guaina termosaldate in aderenza;
- sarà posata una seconda membrana bituminosa in totale aderenza alla prima ed a giunti sfalsati, quindi si procederà al raccordo tra membrana e strutture verticali mediante strisce di guaina termosaldate in aderenza;
- saranno posati in indipendenza pannelli in XPS di tipologia e spessore adeguato secondo progetto quindi sarà disteso uno strato di protezione filtrante in TNT di idonea grammatura risvoltato sui bordi verticali ;
- si procederà con la posa di quadrotti in CLS o similari su idonei supporti.
STRATIGRAFIE DI ESEMPIO

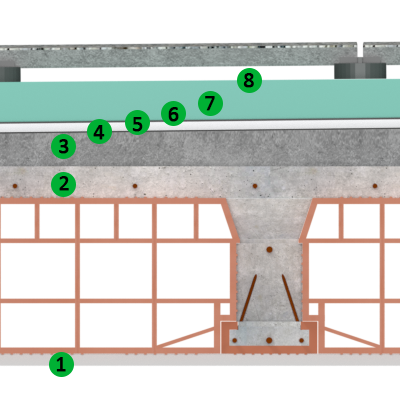

- Intonaco intradosso 15 mm
- Solaio in laterocemento costituito da travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240mm
- Strato delle pendenze 60 mm
- Barriera al vapore
- AEROGEL A2
- Doppia membrana bituminosa
- Isolante XPS 50 mm
- Strato di protezione filtrante
Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | |
|---|---|---|---|---|
| U [W/m²K] | 1,770 | 0,368 | 0,299 | 0,252 |
| Yie [W/m²K] | 0,844 | 0,047 | 0,035 | 0,028 |
| fd | 0,477 | 0,130 | 0,121 | 0,111 |
| ϕ [h] | 7h31′ | 10h58′ | 11h41′ | 12h24′ |
| Cip [KJ/m²K] | 72,06 | 62,88 | 62,68 | 62,54 |
* esclusi elementi 5, 6 e 7. Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
