Coperture inclinate
Sistema con guaina autoadesiva
SOLUZIONE 15.25
Aerogel A2

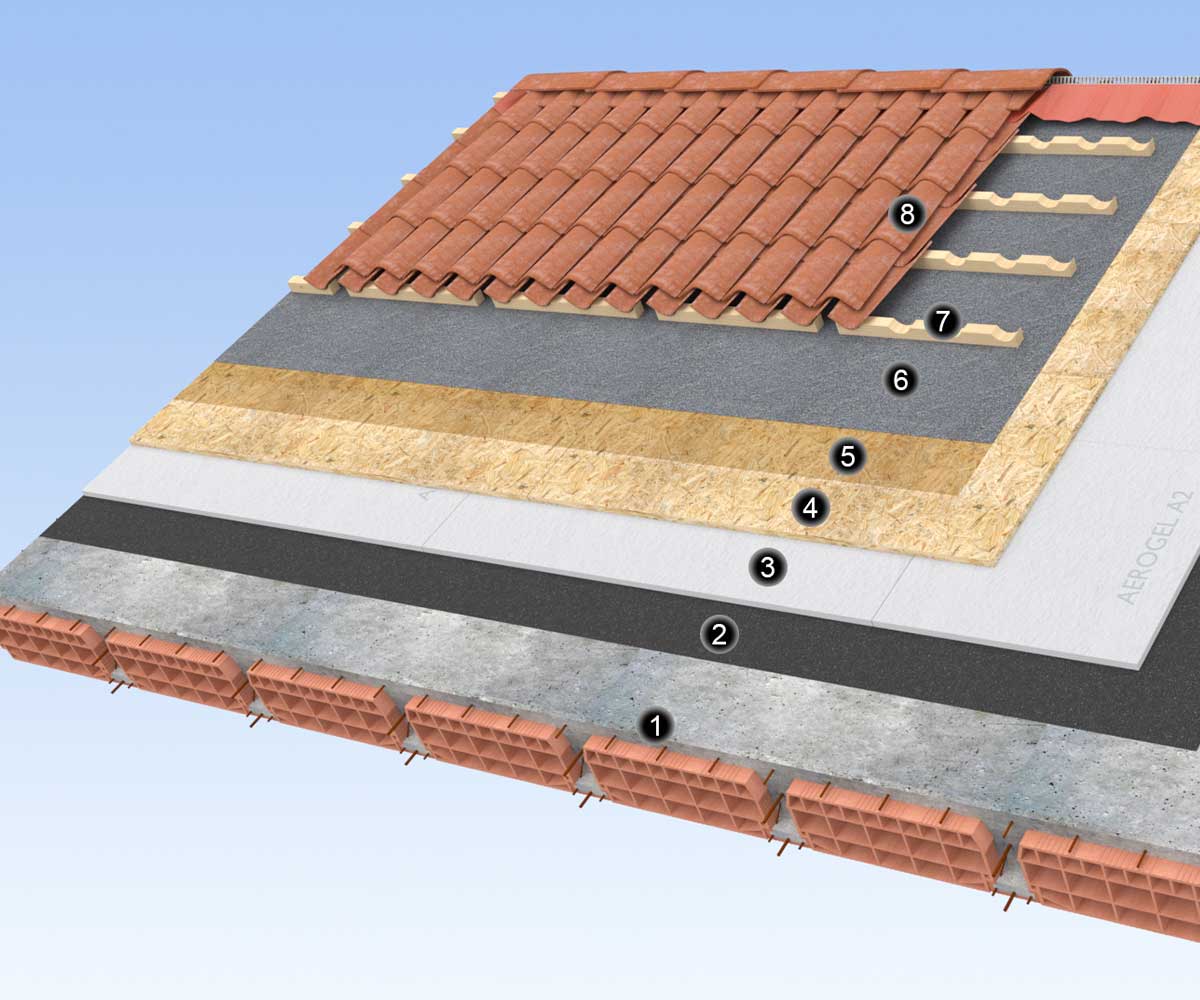

1. Struttura Laterocemento
2. Barriera al vapore
3. AEROGEL A2
4. Elemento ripartizione dei carichi
5. Primer di adesione
6. Guaina autoadesiva
7. Listello porta tegola/coppo
8. Manto di copertura
Isolamento di copertura in laterocemento a falda inclinata realizzato con AEROGEL A2 posato sopra barriera al vapore. Elemento impermeabile composto da guaina autoadesiva posata sopra elemento di ripartizione dei carichi ; manto di copertura in tegole o coppi collocati su listelli di legno.
La soluzione risulta particolarmente vantaggiosa nel rifacimento delle coperture esistenti soprattutto quando sottoposte a vincoli architettonici o urbanistici, AEROGEL A2 consente infatti di ridurre al minimo l’ingombro del pacchetto isolante garantendo la più elevata performance termica.
Con AEROGEL A2 i volumi di materiale impiegato possono ridursi fino al 70% rispetto ai tradizionali isolanti con indubbi benefici nella gestione del cantiere. Per superfici estese la versione in rotolo consente maggiore rapidità di posa oltre ad una semplificazione logistica delle lavorazioni.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
- Sulla guaina impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà posato un elemento di ripartizione dei carichi di adeguato spessore costituito da pannelli in scaglie di legno orientate “OSB” o similare sui quali sarà applicata una o più mani di idoneo primer di adesione per guaine autoadesive;
- si procederà con la stesura di idonea guaina bituminosa autoadesiva a totale rivestimento della copertura secondo le indicazioni fornite dal produttore e ponendo particolare attenzione alle sigillature delle giunzioni e dei raccordi;
- listelli porta tegola /coppo saranno ancorati alla struttura portante mediante opportuni fissaggi meccanici interponendo una guarnizione di tenuta tra listello ed elemento impermeabilizzante;
- in ultima battuta sarà posato il manto di copertura composto da tegole o coppi.

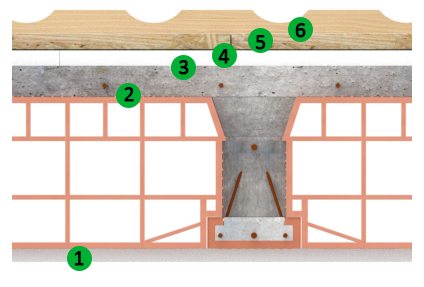

STRATIGRAFIE DI ESEMPIO
- Intonaco intradosso 15 mm
- Elemento portante in travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Barriera al vapore
- AEROGEL A2
- Pannello OSB 20 mm
- Guaina autoadesiva

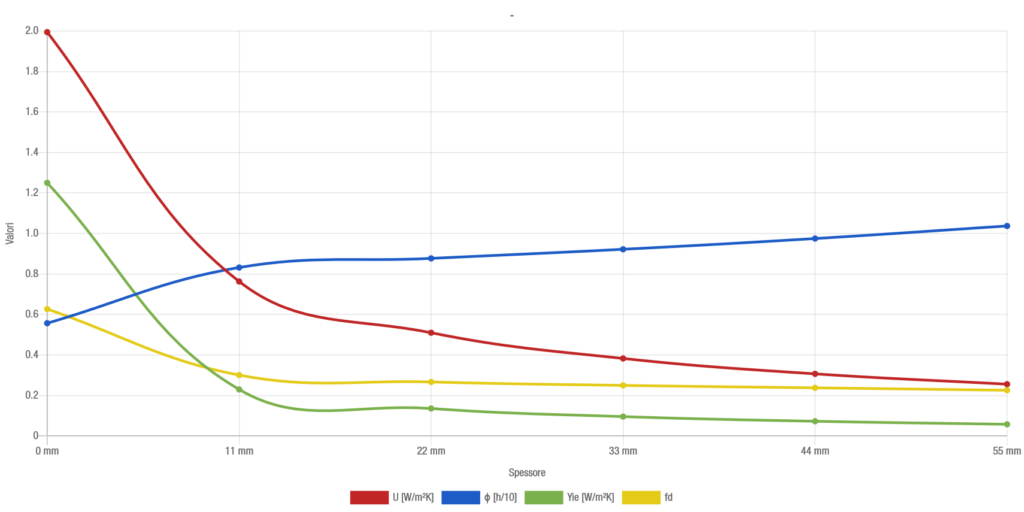

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,994 | 0,763 | 0,510 | 0,383 | 0,307 | 0,256 |
| Yie [W/m²K] | 1,250 | 0,230 | 0,136 | 0,096 | 0,073 | 0,058 |
| fd | 0,627 | 0,301 | 0,267 | 0,250 | 0,238 | 0,226 |
| ϕ [h] | 5h34′ | 8h19′ | 8h46′ | 9h13′ | 9h45′ | 10h22′ |
| Cip [KJ/m²K] | 70,50 | 67,16 | 66,15 | 65,67 | 65,37 | 65,15 |
* considerati i soli elementi 1, 2,3 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
Le informazioni, le immagini, i disegni, gli schemi e le descrizioni, sia tecniche sia generali, qui esposti sono da intendersi come esempi generici; le informazioni di dettaglio sono puramente indicative e rappresentano schematicamente il funzionamento base di sistemi e prodotti. Non si fa riferimento alle dimensioni esatte dei materiali. L’applicabilità e la compatibilità dei prodotti devono essere verificate di volta in volta in relazione al singolo progetto di costruzione dal tecnico applicatore o dal cliente sotto la loro responsabilità. Le rappresentazioni di prodotti adiacenti sono indicate solo in modo schematico. Tutte le prescrizioni e le informazioni indicate devono essere adattate alle specifiche condizioni e non devono essere intese come pianificazione del lavoro o come progettazione di dettaglio o istruzioni di montaggio. È necessario attenersi alle prescrizioni e alle informazioni tecniche relative ai singoli prodotti riportate nelle relative schede tecniche e/o omologazioni. La pubblicazione di una nuova versione annulla la validità della precedente.
