Coperture inclinate
Sistema sottocopertura
SOLUZIONE 15.20
Aerogel A2

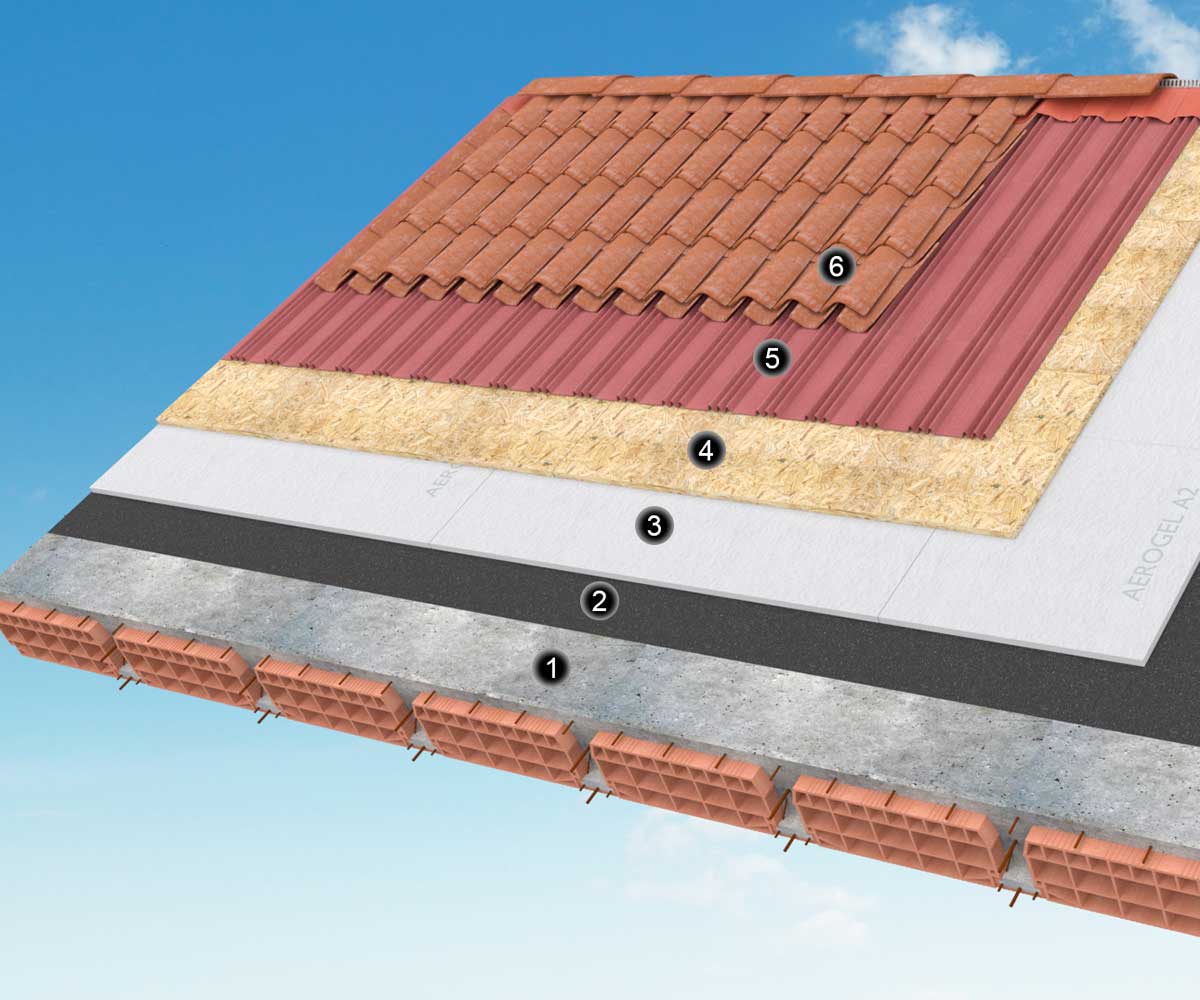

1. Struttura Laterecemento
2. Freno/Barriera al vapore
3. AEROGEL A2
4. Elemento ripartizione dei carichi
5. Lastra fibrobituminosa ondulata
6. Manto di copertura
Isolamento di copertura in laterocemento a falda inclinata realizzato con AEROGEL A2 posato sopra freno o barriera al vapore. Elemento impermeabile composto da lastre fibrobituminose ondulate posate sopra elemento di ripartizione dei carichi ; manto di copertura in tegole o coppi.
La soluzione risulta particolarmente vantaggiosa nel rifacimento delle coperture esistenti soprattutto quando sottoposte a vincoli architettonici o urbanistici, AEROGEL A2 consente infatti di ridurre al minimo l’ingombro del pacchetto isolante garantendo la più elevata performance termica.
Grazie allo spessore ridotto le principali opere di lattoneria potranno essere mantenute senza modifiche sostanziali evitando la loro rimozione e sostituzione, con risparmio di tempo, costi e manodopera. Con AEROGEL A2 i volumi di materiale impiegato possono ridursi fino al 70% rispetto ai tradizionali isolanti con indubbi benefici nella gestione del cantiere.
Fornitura termoisolante in fibra di vetro agugliata e aerogel di silicio “AEROGEL A2” di spessore nominale …………. mm[1] e dimensioni lxb …………. mm[2] in numero di …………. pezzi per totali …………. m2 con le seguenti principali caratteristiche:
- conducibilità termica dichiarata (λD) 0,016 W/mK,
- densità nominale 200 Kg/m3 ±10%,
- Euroclasse di reazione al fuoco B/s1/d0,
- fattore di resistenza alla diffusione del vapore acqueo (μ) 13,
- calore specifico 1030 J/Kg.K.
Altre caratteristiche come da documentazione tecnica specifica.
[1] specificare lo spessore nominale : 11 – 22 – 33 – 44 – 55 mm
[2] fare riferimento alla scheda tecnica ed inserire le dimensioni del formato disponibile
Le modalità di esecuzione delle opere saranno conformi agli standard attualmente in uso e si atterranno scrupolosamente al progetto esecutivo e alle disposizioni tecniche della DL .
- Sulla guaina impermeabilizzante esistente che dovrà presentarsi integra, funzionale ed in generale idonea all’applicazione del sistema o qualora non presente su freno o barriera al vapore da applicarsi ex novo sarà posato l’isolante AEROGEL A2;
- sarà posato un elemento di ripartizione dei carichi di adeguato spessore costituito da pannelli in scaglie di legno orientate “OSB” o similari ancorati alla struttura portante mediante opportuni fissaggi meccanici ;
- si procederà con la posa dello strato impermeabile composto da lastre ondulate fibrobituminose seguendo le indicazioni fornite dal produttore quindi fissandole ,a mezzo di adeguate viti in numero e distribuzione secondo progetto, al sottostante elemento di ripartizione dei carichi;
- in ultima battuta sarà realizzato il manto di copertura composto da coppi o tegole , in quest’ultimo caso saranno predisposti i relativi listelli portategola fissati secondo le indicazioni fornite dal produttore.

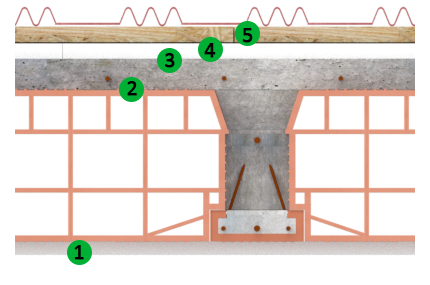

STRATIGRAFIE DI ESEMPIO
- Intonaco intradosso 15 mm
- Elemento portante in travetti con fondelli in laterizio, pignatte di alleggerimento e soletta di completamento sp. 240 mm
- Barriera al vapore
- AEROGEL A2
- Pannello OSB 20 mm

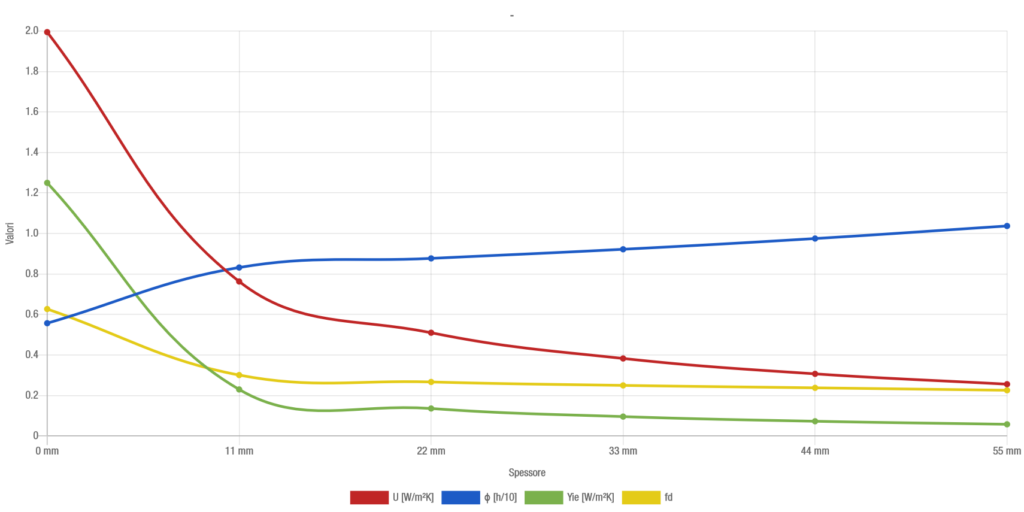

Parametri caratteristici in funzione dello spessore AEROGEL A2
| senza isolante* | 11 mm | 22 mm | 33 mm | 44 mm | 55 mm | |
|---|---|---|---|---|---|---|
| U [W/m²K] | 1,994 | 0,763 | 0,510 | 0,383 | 0,307 | 0,256 |
| Yie [W/m²K] | 1,250 | 0,230 | 0,136 | 0,096 | 0,073 | 0,058 |
| fd | 0,627 | 0,301 | 0,267 | 0,250 | 0,238 | 0,226 |
| ϕ [h] | 5h34′ | 8h19′ | 8h46′ | 9h13′ | 9h45′ | 10h22′ |
| Cip [KJ/m²K] | 70,50 | 67,16 | 66,15 | 65,67 | 65,37 | 65,15 |
* considerati i soli elementi 1, 2,3 . Dati elaborati con software certificato
Simbologia:
U = trasmittanza termica
Yie = trasmittanza termica periodica
fd = attenuazione
ϕ = sfasamento
Cip = capacità termica periodica interna
