Ponti termici
Vano calorifero
SOLUZIONE 18.10

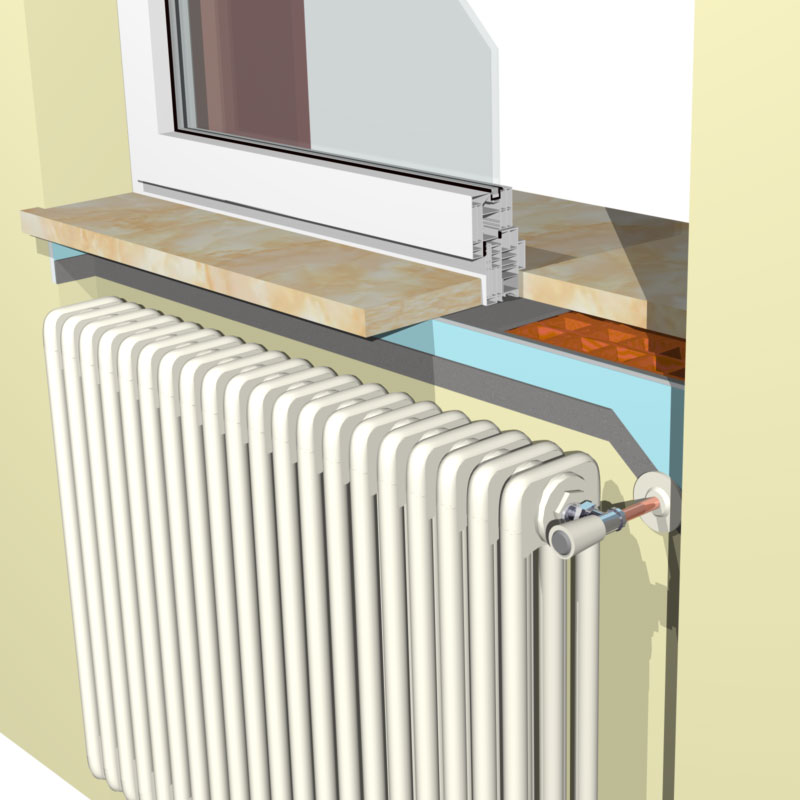

Correzione ponte termico in corrispondenza del vano dell’elemento radiante eseguito con AEROGEL A2 .
Laddove i tradizionali isolanti termici non possono essere impiegati a causa di spessori incompatibili con gli spazi a disposizione, l’utilizzo di AEROGEL A2 consente la continuità dell’isolamento riducendo sensibilmente l’ingombro della coibentazione in corrispondenza del ponte termico.
L’elevata resistenza termica di AEROGEL A2 consente di operare con spessori a partire da 20 mm comprensivi di intonaco o altro rivestimento, spessore ampiamente compatibile con lo spazio residuo retrostante il calorifero.
La correzione dei nodi costruttivi critici è di fondamentale importanza poiché riduce l’incidenza dei ponti termici nella partizione oggetto d’intervento ed allontana il rischio di formazione di muffe.
ANALISI DEL NODO

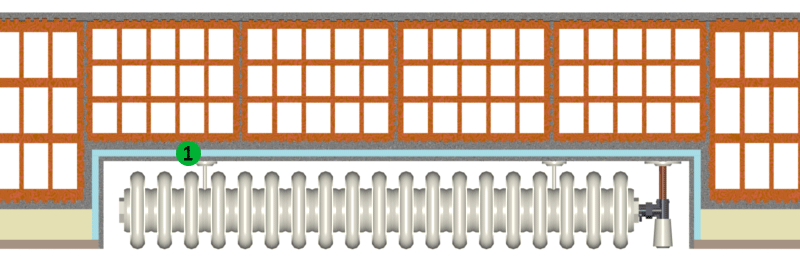

STRUTTURA DI ESEMPIO
- AEROGEL A2
Si riportano lo stato iniziale del nodo e l’intervento correttivo
A : Privo di correzione (stato iniziale)
B : Correzione con AEROGEL A2 spessore 11 mm applicato internamente e sulla spalletta
Parametri caratteristici
| A | B | |
|---|---|---|
| U1 (W/m2K) | 0,386 | 0,386 |
| Ψi1 (W/mK) | 0,024 | 0,014 |
| U2 (W/m2K) | 1,475 | 0,745 |
| Ψi2 (W/mK) | 0,116 | 0,031 |
| Tsi,min (°C) | 15,4 | 17,8 |
Simbologia:
Ψi =Trasmittanza termica lineica interna, U=Trasmittanza termica, 1=Parete corrente, 2= Vano,
Tsi,min = Temperatura superficiale minima interna.
Dati climatici esterni: zona climatica “E”. Dati climatici interni : Classe di concentrazione UNI EN ISO 13788.
Analisi bidimensionale agli elementi finiti secondo UNI EN ISO 10211 elaborata con software validato.
A
Nonostante l’isolamento interno fornisca una trasmittanza di parete sicuramente migliorata rispetto ad una condizione priva di coibente, in corrispondenza della nicchia si presenta una elevata dispersione del flusso termico. Le trasmittanze lineica e termica risultano elevate con una temperatura minima superficiale che non garantisce l’assenza di formazione di muffe.

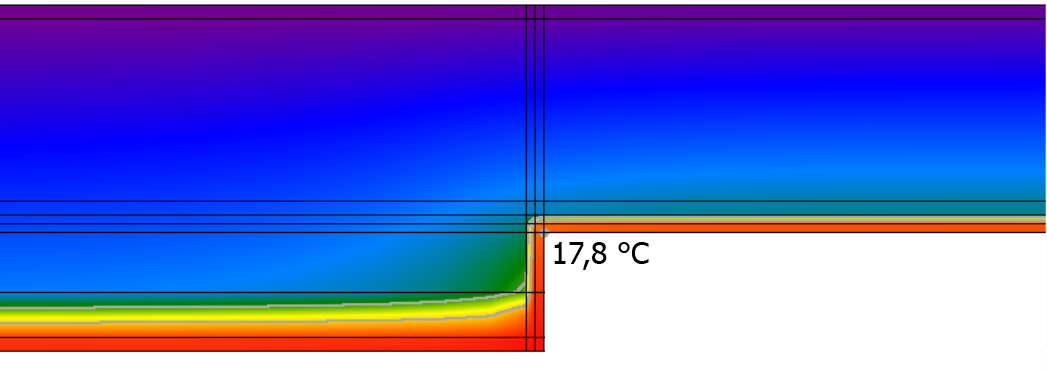

B
Uno spessore di 11 mm di AEROGEL A2 posizionato all’interno della nicchia consente di ridurre la trasmittanza termica di quasi il 50% e la trasmittanza lineica di oltre il 70%. Ciò riduce sensibilmente il flusso uscente ed allontana definitivamente il rischio di formazione di muffe.
